VCT3803A一OlA　新型超級電視單片集成電路圖

出處：gjhdiy 發布于：2009-03-06 00:00:00 | 2459 次閱讀

　　VCT3803A-O1A是德國微科公司生產的新型超級電視單片集成電路，廣泛應用在新一代國產和進口大屏幕彩色電視機中。

1.功能特點

　　VCT3803A-OlA集成電路內含微處理器、TV/AV切換電路、亮度信號處理電路、色度信號解調電路、BGR矩陣電路、BGR信號選擇開關電路、免調整行/場振蕩電路和行/場脈沖形成電路、枕形失真校正信號處理電路和圖像狀態調節電路等。

2.引腳功能及數據

　　VCT3803A-OIA集成電路應用于康佳P2960S系列彩電上，其集成電路的引腳功能及數據見表1-1所列。

VCT3803A-01A集成電路的引腳功能及數據<續>

　　表1-1 VCT3803A-01A集成電路的引腳功能及數據

　　提示:康佳S系列機型有:P2960S、P2976S、P2971S、P2971SN、T2975SN、P2571SN、T3476S等。

3.典型應用電路

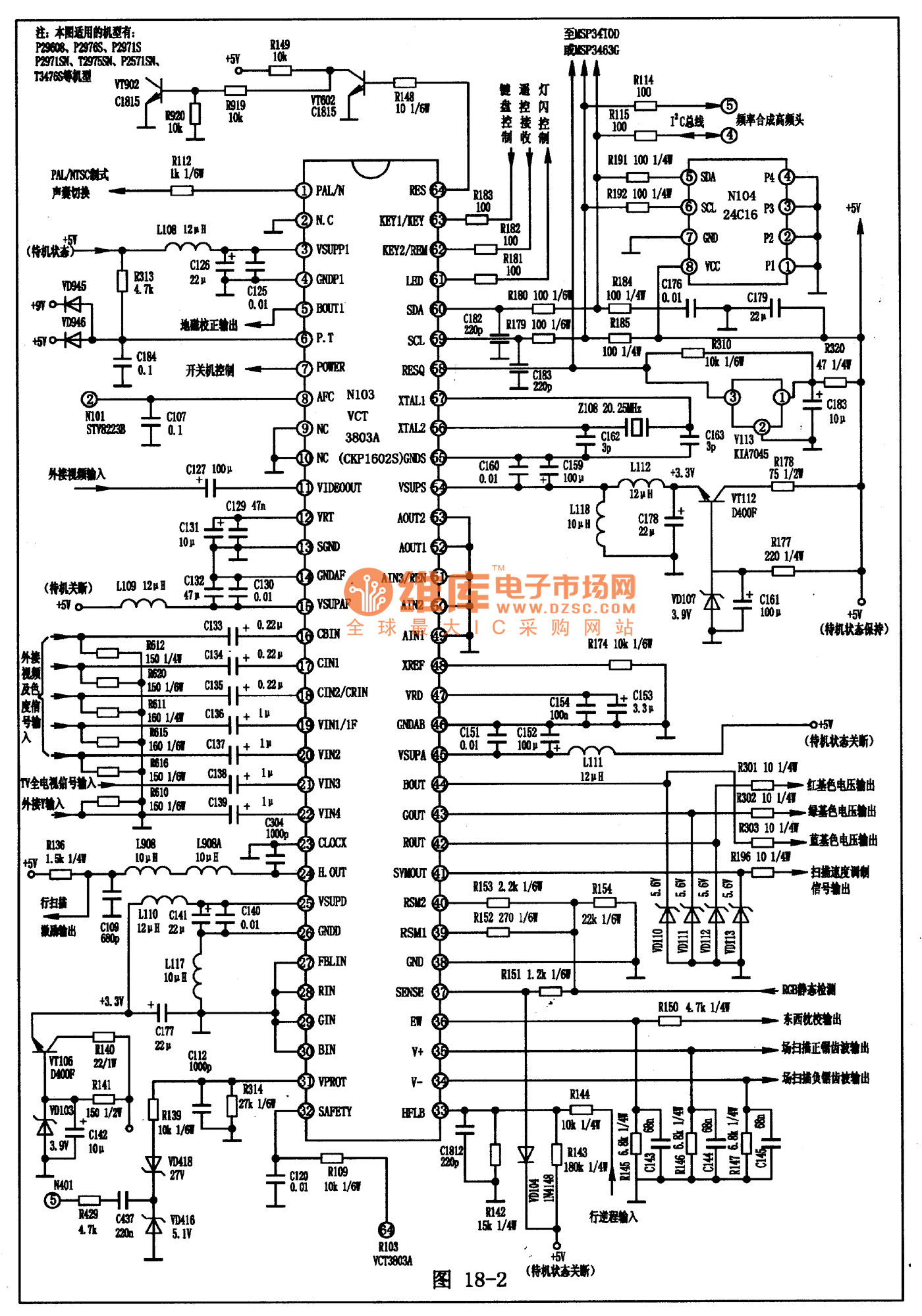

　　VCT3803A-O1A集成電路在康佳S系列大屏幕彩色電視機中，其集成塊的典型應用電路如圖1-2所示。電視信號在進入VCT3803A-O1A之前，先經聲表面波濾波器分別進行圖像/伴音準分離，再進入視頻信號處理(通常用TDA4472)和伴音處理通道(通常采用MSP3463G)后才進入VCT3803A-O1A內。這樣可有效地提高圖像的清晰度和伴音的清純度。由該電路為可以組成各種屏幕尺寸的彩色電視機。

　　圖1-2 VCT3803A-01A集成塊的典型應用電路圖
