FAN8200、FAN82OOD是美國快捷半導體公司生產的低電壓?jiǎn)纹虿竭M(jìn)電機驅動集成電路，可用于數碼相機等兩相步迸電機的驅動系統、磁盤驅動器、安全移動控制器、熱敏式打印機。

　　1、功能特點

　　FAN8200、FAN8200D的內部結構原理如圖1-1所示，由兩路完全相同的控制電路組成?？刂菩盘?hào)從IN端輸入并經前級緩沖后送入片內控制器，然后由控制部分處理并驅動晶體管，由OUT端輸出方波信號以控制電機的運行。觸發使能端口(CE)的作用是分別對兩個通道的輸出進行控制，當CE端為低電平時，無論有無輸入控制信號，輸出端OUT始終呈高阻抗?fàn)顟B(tài)。因此，要使FAN820O、FAN820OD控制器輸出工作證常，器件的觸發使能端必須為高電平。

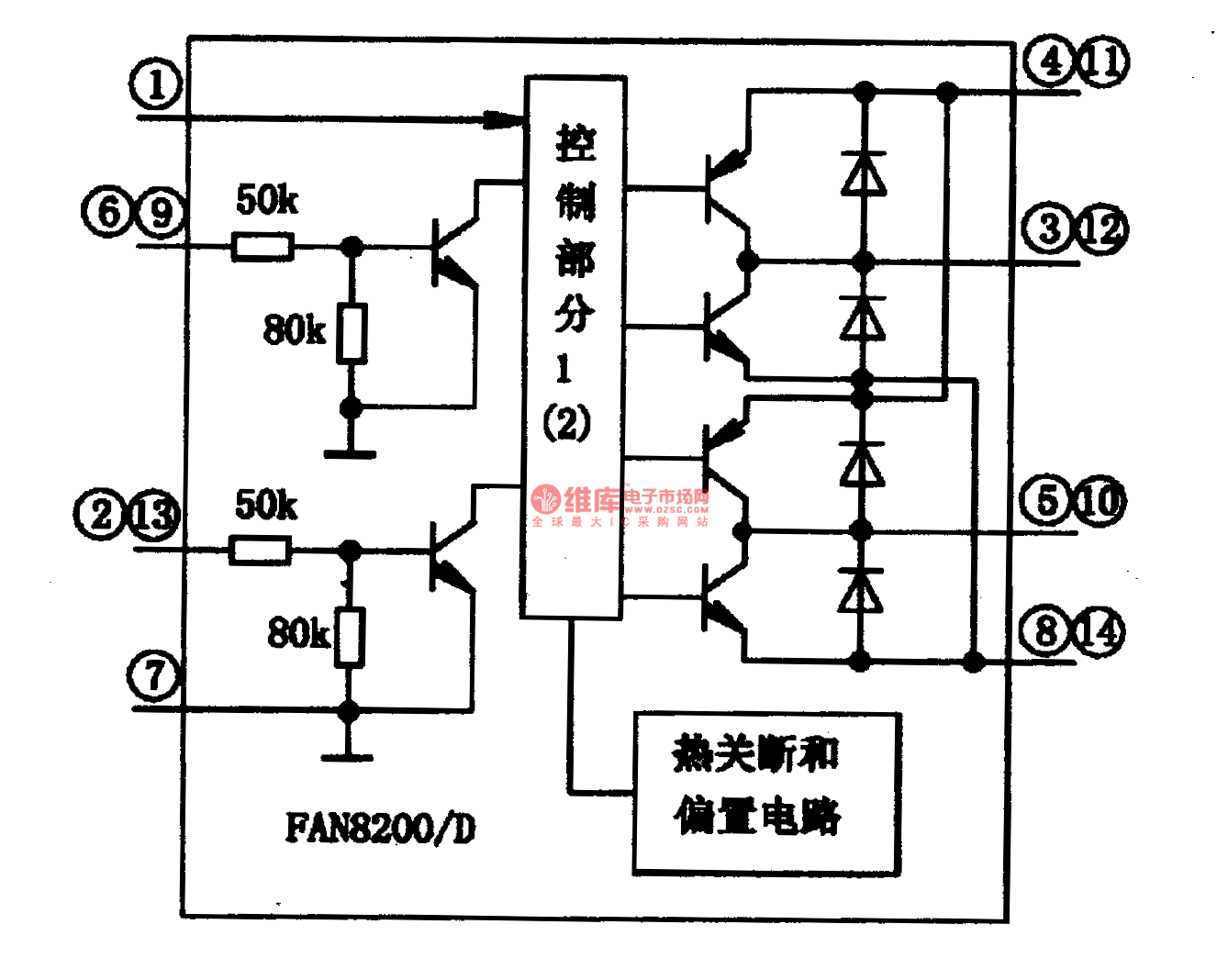

　　　　　　　　　　　　　　　　圖1-1FAN8200、FAN8200D集成塊的內電路方框圖

    FAN8200、FAN820OD電源電壓不得超過9V，通常可采用3.3V或5V。輸入電壓為7V;FAN820OD功耗為1W,FAN8200D功耗為0.6W;斷態電源電路為0.2uA．

    2、引腳功能

    FAN8200采用14腳DIP-300封裝，F(xiàn)AN8200D采用14腳SOP-225封裝，其集成電路的引腳功能見表1-1所列。FAN820OD在雙極電機驅動系統中的典型應用電路如圖1-2所示。CPU方波信號從輸入端和觸發使能端送入集成電路后，便可對雙相電機進行控制。FAN8200、FAN8200D在數碼相機的電機驅動系統中的典型應用電路如圖1-3所示。其集成電路可分別用來控制兩個DC電機，一個(IN1、CEl)用于控制快門，另一個(IN2、CE2)控制光圈。


　　　　　　　　　　　　　　　　圖1-2 FAN8200、FAN8200D在雙極電機驅動系統中的典型應用電路

　　　　　　　　　　　　　　　　圖1-3 FAN8200、FAN8200D在數碼相機電機驅動系統中的典型應用電路


　　　　　　　　　　　　　　　　

表1-1   FAN8200/D集成電路的引腳功能
