桑塔納AJR(ZVQS)電噴發動機的控制電路圖

出處：syney11 發布于：2009-02-11 00:00:00 | 30687 次閱讀

　　1998年以來投產的上誨桑塔納2000GSi轎車是在桑塔納2000GLi基礎上改進設計的，它采用了更先進的德國博世(BOSCH)Motronic3.8.2電子控制多點燃油順序噴射系統。比GLi轎車AFE發動機所采用的Motronic1.5.4電噴系統的性能更優良。它采用了熱膜式空氣流量計，比壓力傳感器計算空氣流量更;它在飛輪上裝有60齒的信號觸發輪，比AFE發動機在分電器上獲取轉速與曲軸轉角信號誤差更小，因此AJR發動機能更好地控制空燃比與點火時刻，提高了發動機功率和扭矩，減少了排氣污染。AJR發動機控制系統也具有故障自診斷功能，可用VAG1551或VAG1552診斷儀方便地測知儲存在電腦中的故障代碼和運轉中的發動機各種參數，如水溫，轉速，點火提前角……等。AJR發動機也具有“跋行回家”功能，當控制系統的傳感器、執行器等發生某一、兩個故障時，可以用備份參數支持控制系統，維持發動機運轉以便汽車開到維修廠。

　　AJR發動機還采用了兩缸共用雙火花點火線圈，其中1、4缸同時點火，2、3缸同時點火，有一個缸在壓縮上止點附近的火花有效，消耗點火能量的90%;另一個缸正處在排氣上止點附近，火花是無效的只消耗點火能量的10%。

　　AJR發動機無中間軸，無分電器，簡化了發動機結構，點火時刻指令完全來自發動機電腦ECU，而ECU是從發動機轉速傳感器G28和凸輪軸位置(霍爾)傳感器G40得到信號以后作出處理下達點火指令的。

　　(一)M3.8.2控制系統的構成特點

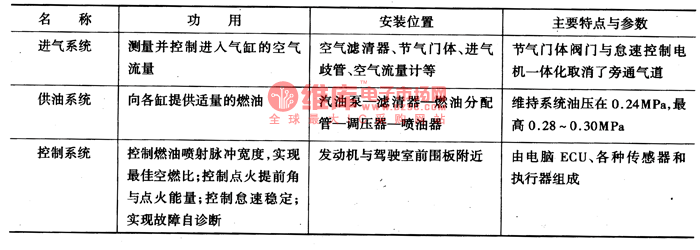

　　AJR發動機使用的M3.8.2電子控制多點燃油噴射系統的組成，功用，安裝位置及主要特征見如圖1。

　　如圖1                        AJR發動機(M.3.8)門電控燃油噴射系統

　　如圖 1表示桑塔納 2000GSi轎車發動機的 M3.8.2控制電路原理圖，它簡明扼要地表達了電源、電腦 ECU和傳感器、執行器的連接控制關系。

　　如圖2~如圖6是電噴控制系統的配線圖，讀圖時與原理圖互相對照，可使具體接線和原理結合起來，注意以下兒點:

　　(1)上部粗實線以上部分表示中央接線盒內部的熔斷絲(如S17)，繼電器 J17，及內部接線，如常火線 30號線，點火開關火線 15號線，減荷繼電器線 X線，以及搭鐵線 31號線。

　　 (2)發動機電腦 J220的插接器共 80個端子，又由兩條粗線束及插接器與外電路相接。端子序號表示如“T80/1”表示 S17保險絲下弓出的點火開關 15號線，經中央接線盒的“D插接器第 2根線(D2)與電腦插接器的第 1號端子相接”(如圖2)。

20次
