555構成的脈寬檢測電路圖

出處：whbrose 發布于：2009-01-22 00:00:00 | 2235 次閱讀

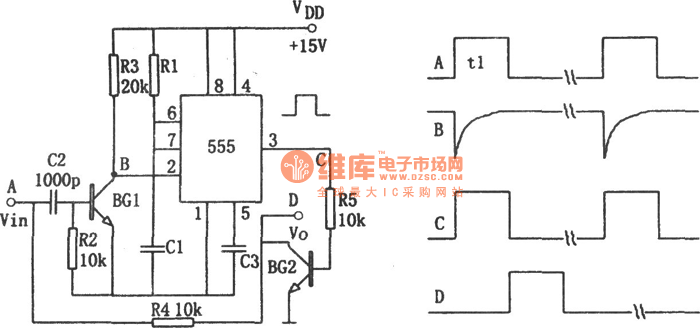

　　如圖所示為脈寬檢測電路。該檢測電路由微分電路(R2、C2)、放大電路BG1、單穩定時電路(555、R1、C1)等組成。輸入的脈沖信號Vin(如波形A)一路加至微分、放大電路，另一路經R4后加至BG2的集電極電路。經微分放大后的負向脈沖(如波形B)觸發555電路置位，使其③腳輸出一定寬度的正向脈沖(如波形C)，其脈寬即為單穩電路的定時時間td=1.1R1C1(秒)，且該正向脈沖加至BG2的基極，故在檢測期間，BG2飽和導通，其集電極(即電路輸出端V0)呈低電平。若被檢測的脈寬大于設定的脈寬td，則因BG2的集電極加壓的時間大于基極偏置時間td，V0出現高電平，這說明被檢測脈寬超過設定時間了。
