1·22 由VFC320等構成的電壓/頻率和頻率/電壓轉換電路
出處：wq52099 發布于：2008-12-25 00:00:00 | 1838 次閱讀

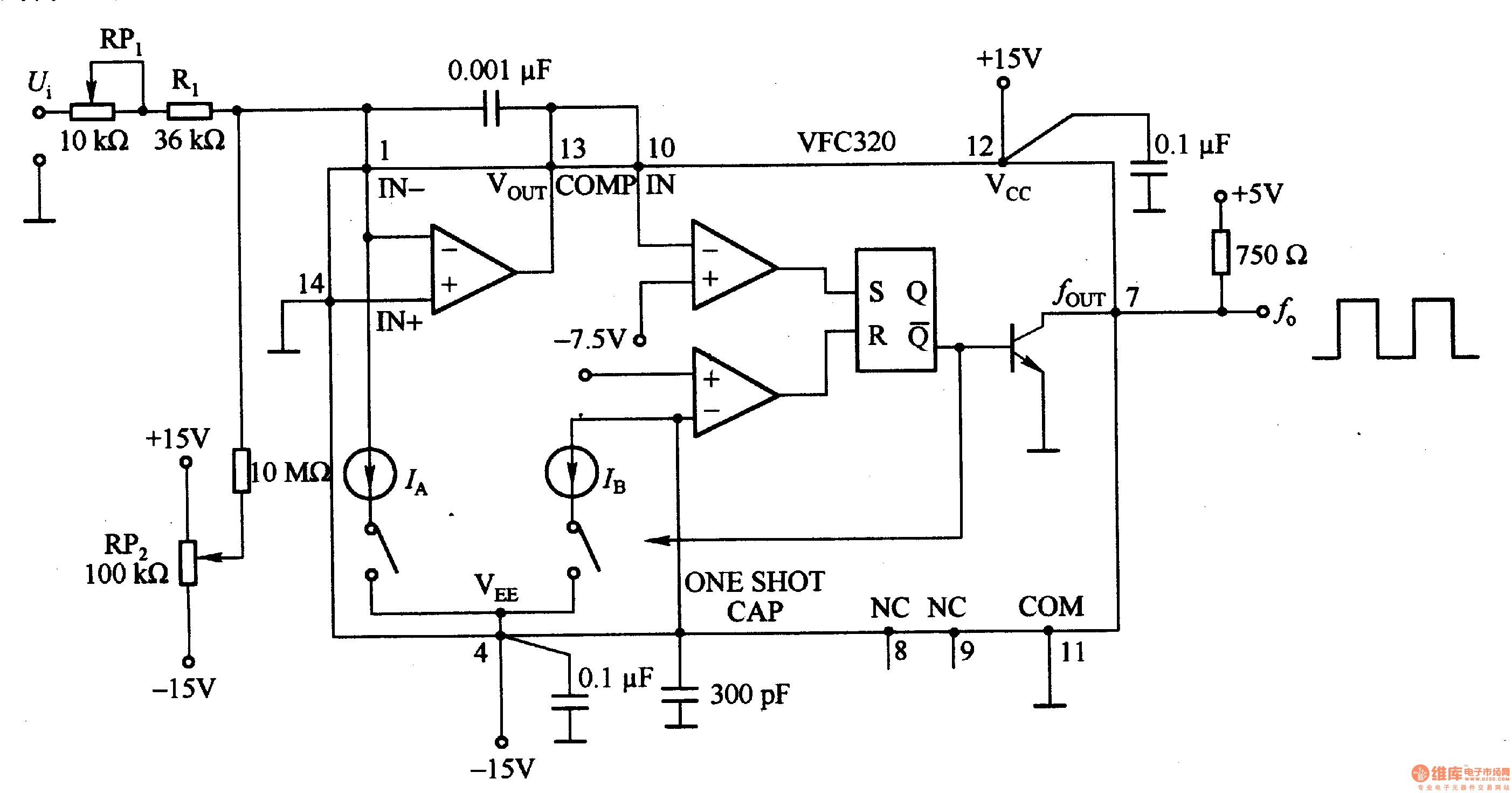

圖1-22是由VFC320等構成的電壓頻率和頻率/電壓轉換電路。圖1-22(a)所示的是將0一+lOV的輸人電壓Ui轉換為0一1OOkHz輸出頻率九的脈沖，在VFC320的7腳接上拉電阻，直接與標準邏輯電路連接。圖1-22(b)所示的是將0一100KHz輸入頻率允的脈沖轉換為0一+lOV的輸出電壓UO。若利用CPU的信號計數器對電壓/頻率轉換器的輸出進行計
數，則可用做抗噪聲能力強的A/D轉換器;若頻率/電壓轉換器與光電斷續器組合使用，則可構成將電動機轉速變?yōu)槟M電壓的轉換電路。
