　　臭氧是一種高效快速的滅菌氣體，具有清新空氣、消毒、保鮮、去污等作用。臭氧消毒器是可以產生臭氧的電子產品，可用于醫療器具、碗柜、空調、冰箱、魚缸等物品及手術室、保鮮倉、冷庫、汽車、衛生間、候車室、工業洗滌等場合的消毒滅菌。
　　電路工作原理

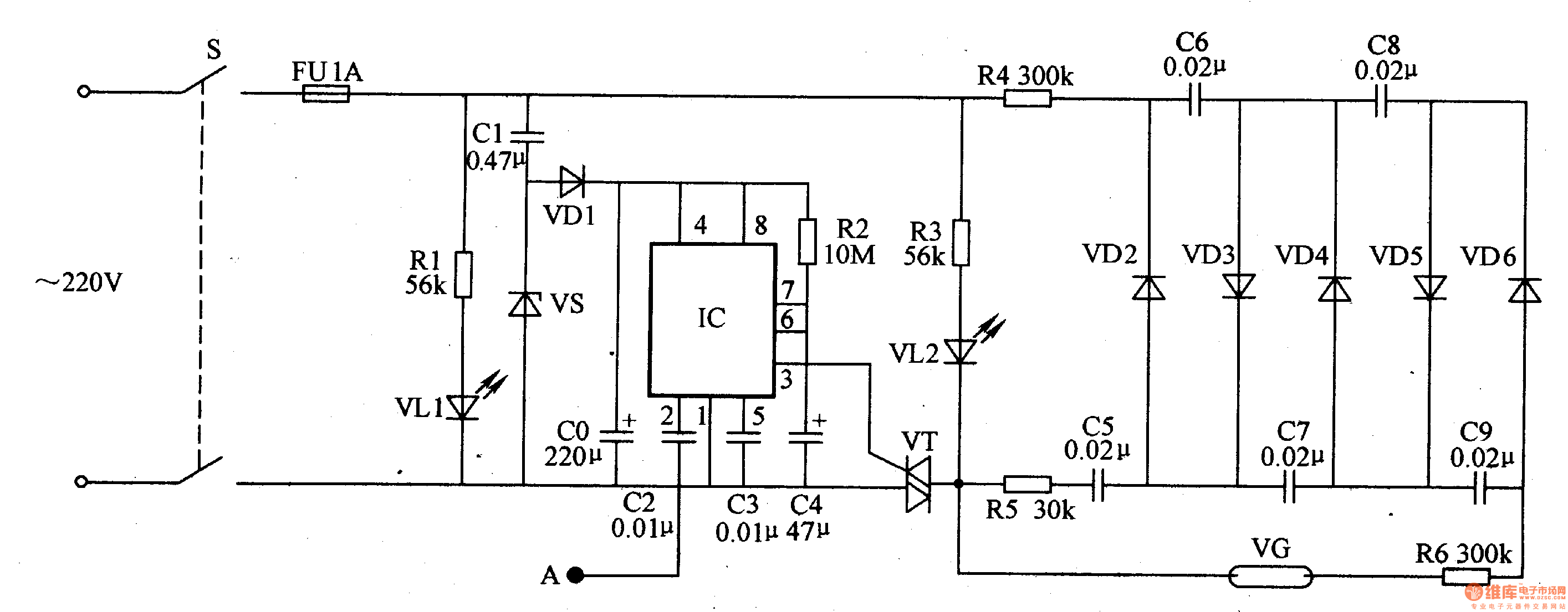

　　該臭氧消毒器電路由延時電路、供電電路、倍壓式臭氧發生電路及相關元器件組成，如圖9-107所示。

　　延時電路由時基集成電路IC與電容器C2、C4等組成。
　　供電電路由穩壓二極管VS與整流二極管VDl、電容器Cl、CO等組成。
　　倍壓式臭氧發生電路由整流二極管VD2-VD6與電容器C5-C9、電阻器R6、臭氧管VG等組成。
　　VLl為電源指示發光二極管，V愧為臭氧產生狀態指示發光二極管。S為電源開關，F(xiàn)U為熔斷器。雙向晶閘管VT用來控制臭氧發生電路。A為觸摸用金屬板。
　　接通電源開關S后，交流220V電壓經Cl降壓、VS穩壓和VDl整流降壓后，為IC的4腳和8腳提供+8.4V的工作電壓。電源指示燈VLl發光。此時lC的3腳為低電平，晶閘管VT不導通，臭氧發生電路不工作，臭氧管VG無臭氧產生，工作狀態指示燈VL2不發光。
　　當用手觸摸金屬板A時，人體感應信號從IC的3腳加入，IC內部的延時電路工作，其3腳由低電平變?yōu)楦唠娖?，使晶閘管VT被觸發而導通，臭氧發生電路通電工作，臭氧管VG產生臭氧，同時工作狀態指示燈Vl2點亮。延時約5min左右，IC的3腳又變?yōu)榈碗娖剑筕T截止，臭氧發生電路停止工作，VL2熄滅。若再次觸摸金屬板A時，則會重復上述過程。
　　元器件選擇
　　Rl-R3選用1/4W金屬膜電阻器或碳膜電阻器;R4-R6選用1/2W金屬膜電阻器或碳膜電阻器。
　　CO和C4均選用耐壓值為25V的鋁電解電容器;Cl選用耐壓值為400V的滌綸電容器或CBB無感電容器;C2和C3選用滌綸電容器或獨石電容器;C5-C9選用耐壓值為600V的滌綸電容器或CBB無感電容器。
　　VDl選用1N4007型整流二極管;VD2-VD6均選用2DGL型高壓整流二極管。
　　VS選用lW、9V穩壓二極管。
　　VT選用lA、400V的雙向晶閘管。
　　IC選用NE555型時基集成電路。
　　FU選用lA、250V的熔斷器。
