消毒液產生器 三
出處：xiexxg 發布于：2008-09-21 00:00:00 | 1603 次閱讀
本例介紹的消毒液產生器，采用電解食鹽溶液的方法來產生次氯酸鈉 (NaCIO)消毒液。產生的消毒液可殺滅肝炎病菌、大腸桿菌等病菌，能有效預防肝炎、傷寒、痢疾等傳染疾病。
電路工作原理

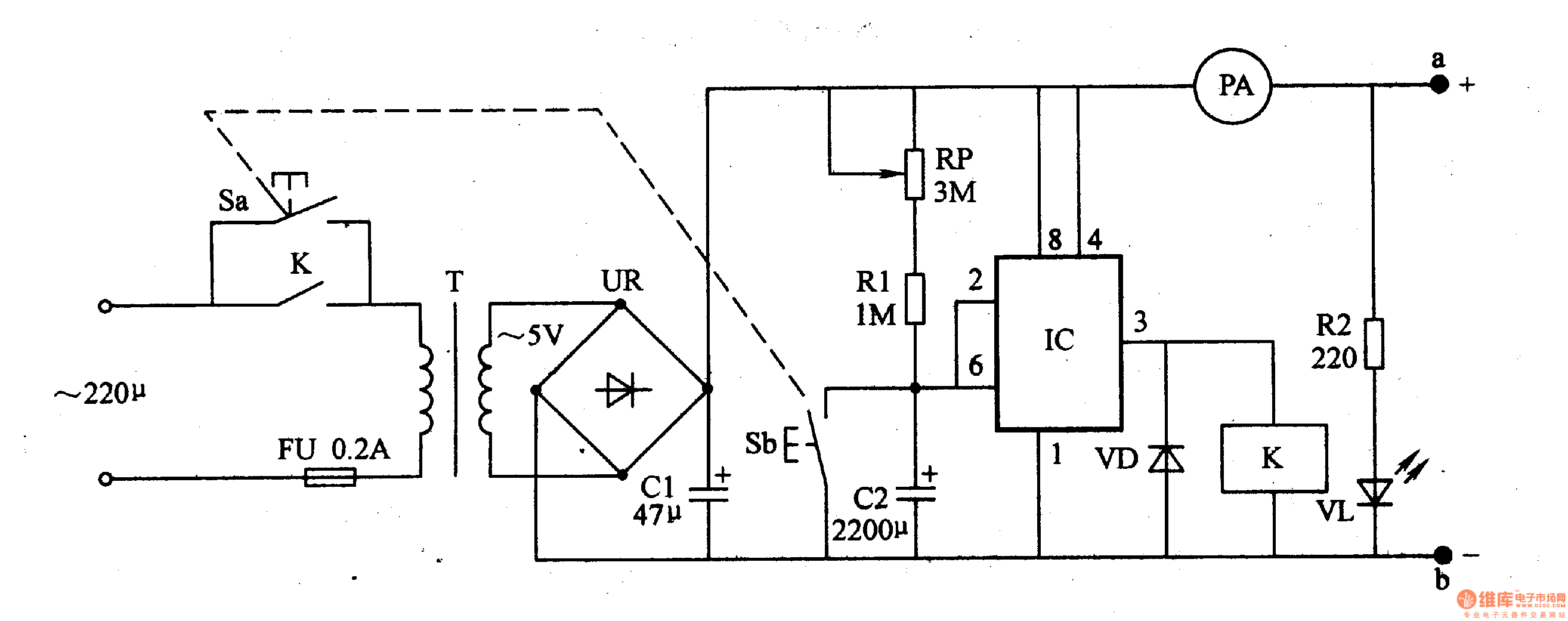

該消毒液產生器電路由電源電路和定時控制電路組成，如圖9-94所示。
電源電路由控制按鈕Sa、熔斷器FU、電源變壓器T、整流橋堆UR、濾波電容器Cl、限流電阻器R2、電源指示發光二極管VL和電流表PA組成。
定時控制電路由時基集成電路IC、電位器RP、電阻器Rl、電容器C2、控制按鈕Sb、二極管VD和繼電器K組成。
按動一下控制按鈕S(Sa、Sb聯動)時，交流220V電壓經T降壓、UR整流及Cl濾波后，產生5V直流電壓，一路經電流表PA加在電極a、b上，對容器中的食鹽水進行電解;一路經R2限流降壓后將VL點亮;另一路作為定時控制電路的工作電源。
在Sb觸頭接通斷開時，IC的2腳和6腳變?yōu)榈碗娢唬?腳輸出高電平，K通電吸合，其常開觸頭接通，使電源自鎖 (S松開后電源仍維持接通狀態)。隨后C2通過Rl和RP充電，定時電路開始計時，使IC的2腳和6腳電壓不斷上升。當C2兩端電壓充至8V以上時，IC內電路翻轉，其3腳輸出低電平，使K釋放，K的常開觸買斷開，將交流輸入電源回路斷開，制作消毒液 (對食鹽水的電解)的過程結束。
增加電極a與電極b的距離，可減小工作電流 (工作電流為5A左右即可)。
元器件選擇
Rl和R2均選用1/2W金屬膜電阻器。
RP選用有機實心可變電阻器。
Cl和C2選用耐壓值為lOV的鋁電解電容器。
VD選用1N4001或1N4007型硅整流二極管。
VL選用φ5mm的發光二極管。
UR選用6A、5-l00W的整流橋堆。
IC選用NE555型時基集成電路。
K選用JM-l3F型5V直流繼電器。
T選用25-30W、二次電壓為5V的電源變壓器。
S選用小型雙極動合按鈕。
電極a、b可使用耐腐蝕的合金材料制成。
電路工作原理
該消毒液產生器電路由電源電路和定時控制電路組成，如圖9-94所示。
電源電路由控制按鈕Sa、熔斷器FU、電源變壓器T、整流橋堆UR、濾波電容器Cl、限流電阻器R2、電源指示發光二極管VL和電流表PA組成。
定時控制電路由時基集成電路IC、電位器RP、電阻器Rl、電容器C2、控制按鈕Sb、二極管VD和繼電器K組成。
按動一下控制按鈕S(Sa、Sb聯動)時，交流220V電壓經T降壓、UR整流及Cl濾波后，產生5V直流電壓，一路經電流表PA加在電極a、b上，對容器中的食鹽水進行電解;一路經R2限流降壓后將VL點亮;另一路作為定時控制電路的工作電源。
在Sb觸頭接通斷開時，IC的2腳和6腳變?yōu)榈碗娢唬?腳輸出高電平，K通電吸合，其常開觸頭接通，使電源自鎖 (S松開后電源仍維持接通狀態)。隨后C2通過Rl和RP充電，定時電路開始計時，使IC的2腳和6腳電壓不斷上升。當C2兩端電壓充至8V以上時，IC內電路翻轉，其3腳輸出低電平，使K釋放，K的常開觸買斷開，將交流輸入電源回路斷開，制作消毒液 (對食鹽水的電解)的過程結束。
增加電極a與電極b的距離，可減小工作電流 (工作電流為5A左右即可)。
元器件選擇
Rl和R2均選用1/2W金屬膜電阻器。
RP選用有機實心可變電阻器。
Cl和C2選用耐壓值為lOV的鋁電解電容器。
VD選用1N4001或1N4007型硅整流二極管。
VL選用φ5mm的發光二極管。
UR選用6A、5-l00W的整流橋堆。
IC選用NE555型時基集成電路。
K選用JM-l3F型5V直流繼電器。
T選用25-30W、二次電壓為5V的電源變壓器。
S選用小型雙極動合按鈕。
電極a、b可使用耐腐蝕的合金材料制成。
