金屬接近開關

出處：zmmhmily 發布于：2008-09-14 00:00:00 | 3283 次閱讀

　　金屬接近開關是工業領域廣泛使用的一種自動控制電子開關，它在有金屬物體靠近檢測探頭時，電子開關接通;當金屬物體遠離檢測探頭時，電子開關關閉。
　　電路工作原理

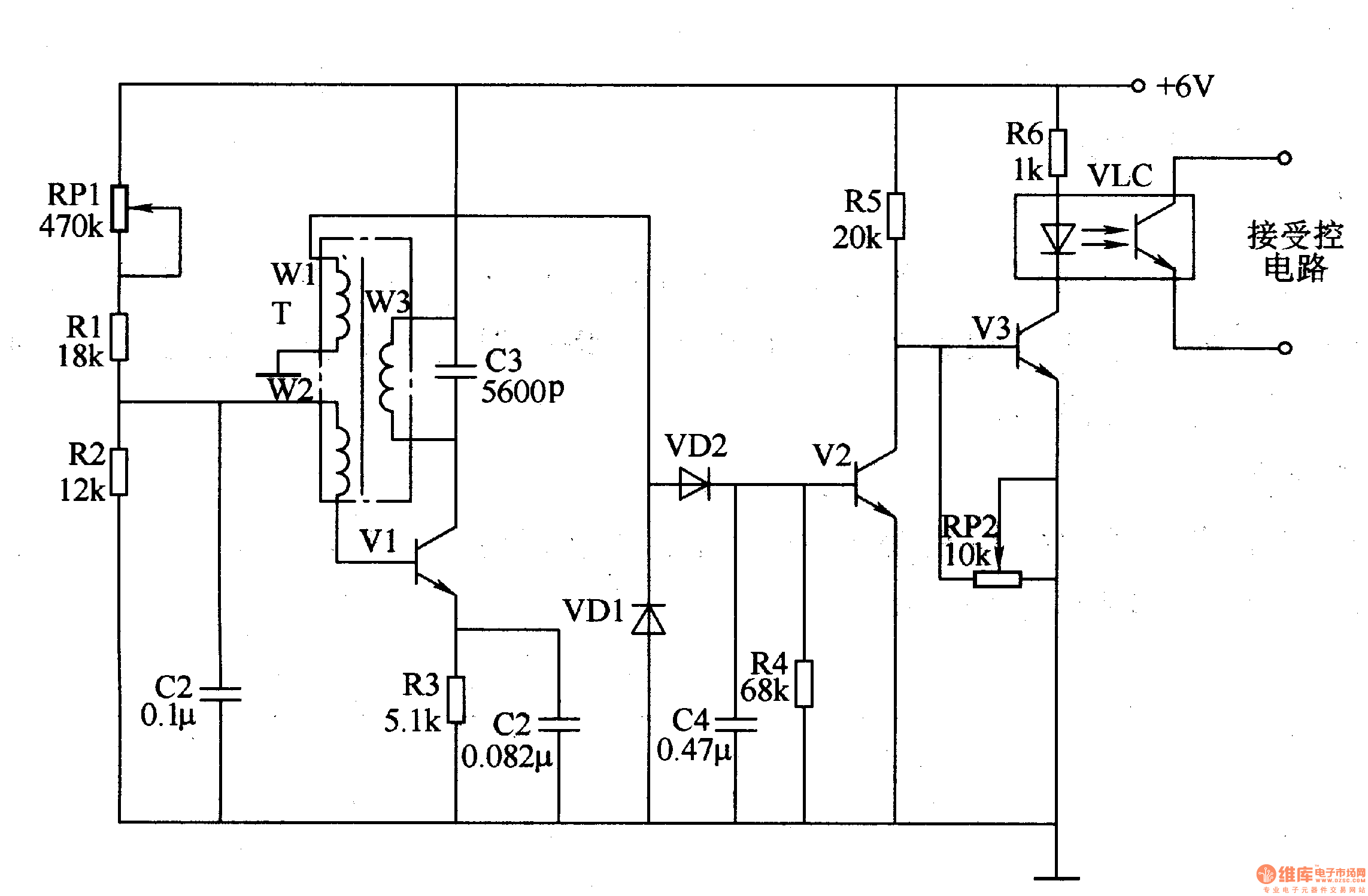

　　該金屬接近開關電路由高頻振蕩器電路、倍壓整流電路和電子開關電路組成，如圖8-131所示。

　　高頻振蕩器電路由高頻變壓器T、電位器RPl、電阻器Rl-R3、電容器Cl-C3和晶體管Vl組成。
　　倍壓整流電路由二極管VDl與VD2、電容器C4和電阻器R4組成。
　　電子開關電路由晶體管V2與V3、電位器Rm、光耦合器VLC和電阻器R5、R6組成。
　　高頻變壓器T作為檢測探頭對金屬物體進行檢測。在金屬物體未靠近檢測探頭時，高頻振蕩器振蕩工作，其輸出的振蕩信號經倍壓整流電路倍壓整流后，產生一直流電壓使V2飽和導通，V3和VLC截止，電子開關處于關閉狀態。當有金屬物體靠近檢測探頭時，將產生渦流損耗，使高頻振蕩器停振，V2因基極的百流電壓消失而截止，V3導通，VLC內部的發光二極管點亮，當光敏晶體管導通，電子開關處于接通狀態。
　　調節RPl和RP2的阻值，可改變探測距離及探測靈敏度。
　　元器件選擇
　　Rl-R6選用1/4W的金屬膜電阻器或碳膜電阻器。
　　RP1選用有機實心電位器或可變電阻器;RP2選用合成碳膜電位器或可變電阻器。
　　Cl、C2和C4均選用獨石電容器;C3選用高頻瓷介電容器。
　　VDl和VD2均選用1N4148型硅開關二極管。
　　Vl和V2選用S9013或3DG6型硅NPN晶體管;V3選用S8050型硅NPN晶體管。
　　VLC選用4N25或4N26型光輛合器。
　　T使用φ5mmx4mm的磁心和φO.12mm的漆包線繞制:Wl繞25匝，W2繞11匝，W3繞60匝。
