LED節日彩燈控制器 一
出處:liudewei 發布于:2008-08-30 00:00:00 | 2550 次閱讀
電路工作原理

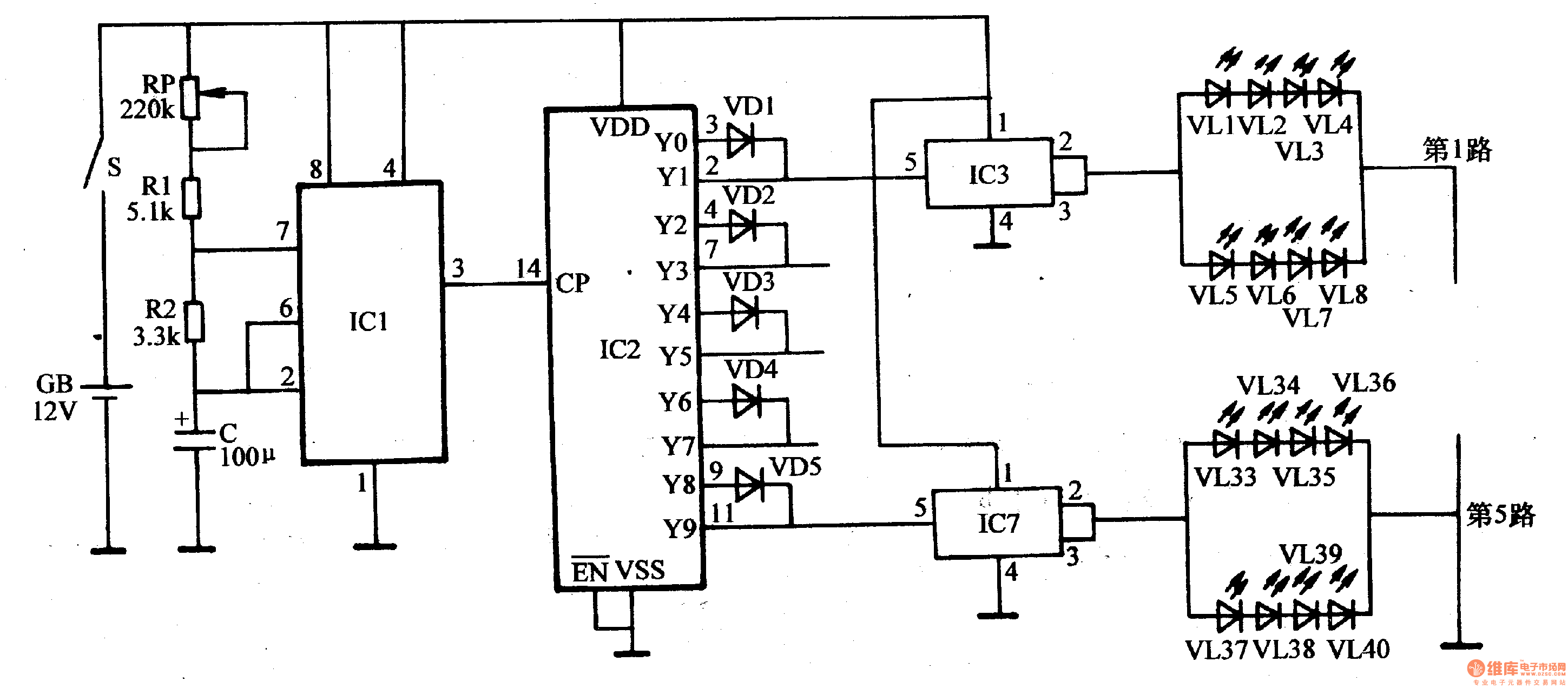

該LED節日彩燈控制器電路由自激振蕩器、計數分頻器、電子開關電路和發光二極管VLl-VlAO組成,如圖1-160所示。

自激振蕩器電路由時基集成電路ICl、電阻器Rl、R2、電容器C和電位器RP組成。
計數分頻器電路由計數/脈沖分配器集成電路IC2和二極管VDl-VD5組成。
電子開關電路由電子開關集成電路lC3-1C7組成。
接通電源開關S后,目激振蕩器通電工作,從IC1的3腳輸出低頻方波脈沖至lC2的CP觸發計數端 (14腳),1C2開始計數,其YO-Y9端依次輪流輸出高電平,使電子開關集成電路lC3。1C7依次接通,其輸出端 (2腳、3腳)外接的發光二極管被點亮。
IC1每輸出兩個脈沖(1C2計人兩個脈沖),彩燈各路變換。當ICZ的YO端 (3腳)與Yl端 巳腳)輸出高電平時,IC3內部的電子開關接通,發光二極管VLl-VL8點亮;當IC2的Y2端 (4腳)和Y3端 (7腳)輸出高電平時,IC4接通,VL9-VLl6點亮……;當IC2的Y8端 (9腳)和Yg端 (11腳)輸出高電平時,IC7接通,VL33-VL4O點亮。
限于篇幅,電路中僅畫出第l路LED彩燈和第五路LED彩燈電路,IC4-1C6和VL9-VL32未畫出。
調節RP的阻值或改變C的容量,可以改變自激振蕩器的工作頻率,從而改變各路彩燈變換的頻率。
元器件選擇
Rl和R2選用1/4W或1/8W碳膜電阻器。
RP選用小班實心電位器或合成膜電位器。
C選用耐壓值為l6V的鋁電解電容器。
VDl-VD5均選用1N4148型硅開關二極管。
VLl-VL4O均選用φ5mm透明封裝的高亮度發光二極管,其發光顏色可根據自己的喜好而定。
ICl選用NE555或μA555等型號的時基集成電路;IC2選用CD4017或CC4017型十進制計數/脈沖分配器集成電路;lC3-1C7均選用們VH8778型大功率電子開關集成電路。
