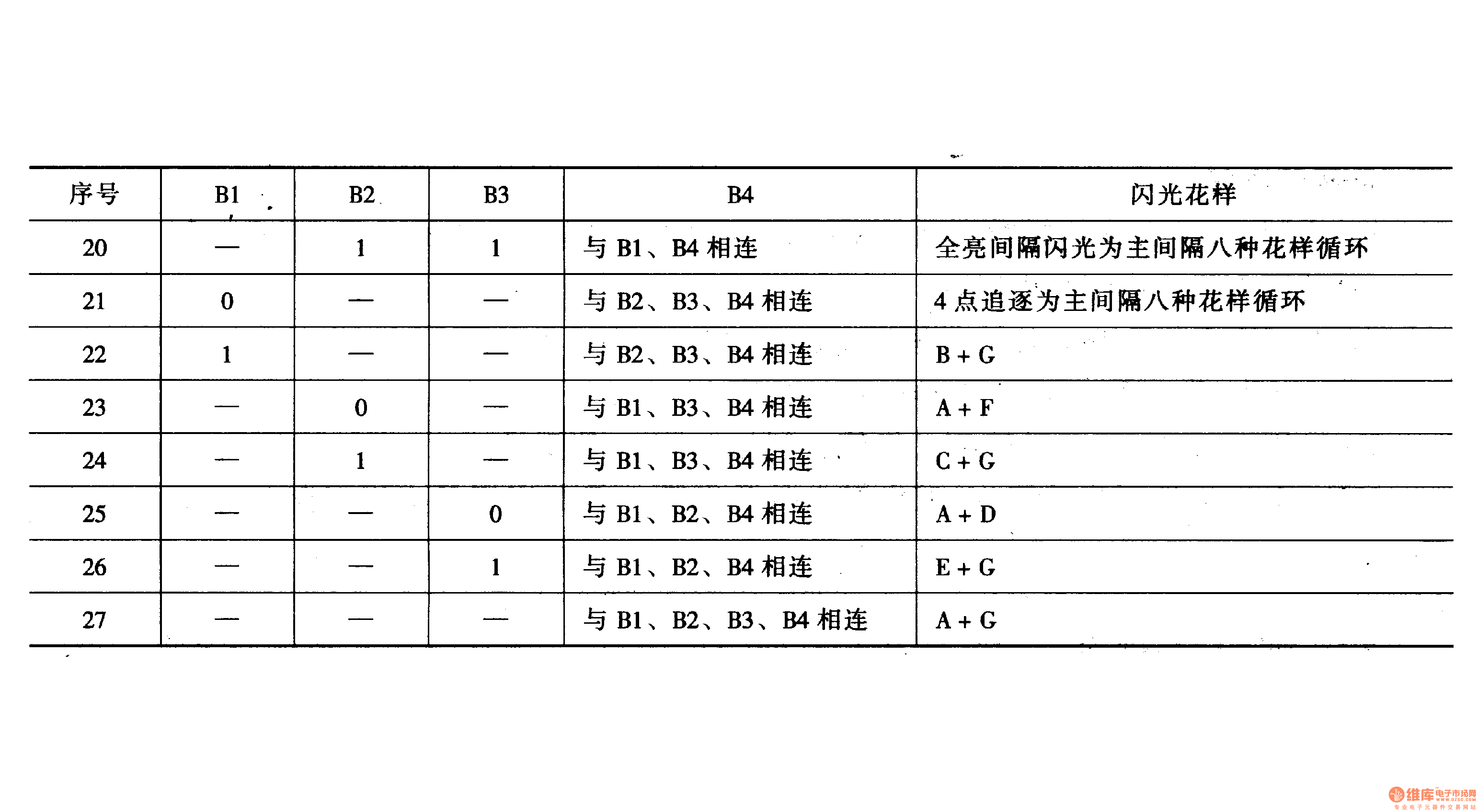

本例介紹的彩燈控制器，采用SE9201型彩燈程控集成電路，具有4點追逐 (A)、彈性張縮 (B)、跳動右旋 (C)、跳動左旋 (D)、依次點亮后同時熄滅 (E)、同時點亮后依次熄滅(F)、左右擴張 (G)"和全亮間隔閃光 (H)8種基本燈光花樣，通過花樣選擇設置后，又可組成多種變化的閃光花樣，見表1-4。

　　電路工作原理
　　該彩燈控制器電路由電源電路由整流二極管VDl-VD4、電阻器Rl、穩壓二極管VS及濾波電容器Cl組成，見圖1-141。

　　彩燈驅動控制電路由彩燈程控集成電路IC(SE9201)、可變電阻器R2-R9、電容器C2、晶閘管VTl-VT8和彩燈HLl-HL8組成。
　　交流220V電壓經VDl-VD4整流、Rl限流降壓、VS穩壓及C1濾波后,為IC提供5V直流工作電壓。
　　IC的Ql-Q8端為控制輸出端，Bl-B4端為花樣選擇控制端。通過對B1-B4端的連接設置，可改變Ql-Q8端的控制信號。
　　lC的3-5腳內電路與RP、C2組成振蕩電路，調節RP的阻值,可改變彩燈的閃爍循環頻率。
　　IC通電工作后，其Ql-Q8端按設定的程序輸出變化的控制信號，通過R2-R9控制VTl-VT8的導通與截止，使HLl-HL8按設定的閃光方式閃爍。
　　元器件選擇
　　Rl選用2W金屬膜電阻器;R2-R9選用1/4W金屬膜電阻器或碳膜電阻器。
　　RP選用有機實心可變電阻器。
　　Cl選用耐壓值為16V的鋁電解電容器;C2選用獨石電容器。
　　VDl-VD4均選用1N4007型硅整流二極管。
　　VS選用lW、5.lV的硅穩壓二極管，例如1N4733等型號。
　　VTl-VT8均選用耐壓值為400V以上的晶閘管，其電流容量應視每路彩燈的總功率而定。
