本例介紹的錘離子電池充電器，能對工6V鍍離子電池進行恒流充電，當電池充至4·lV時能自動磚人恒壓 (4·2V)充電方式。
    電路工作原理

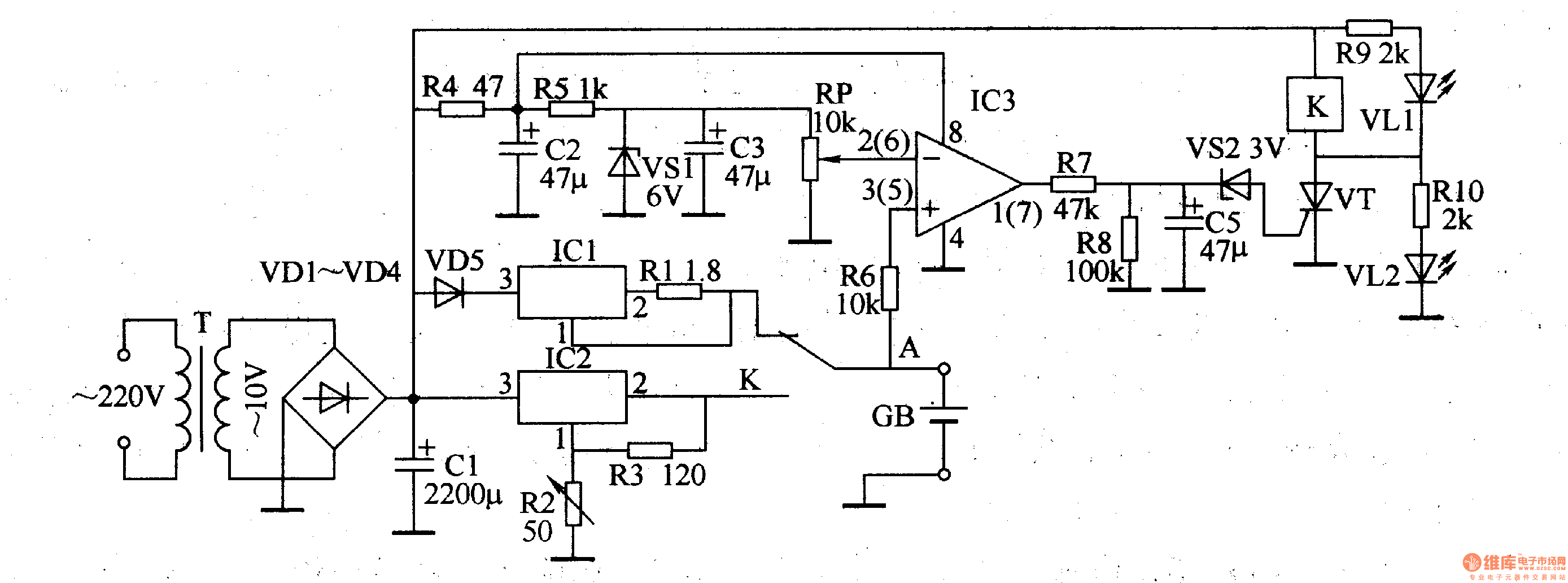

    該錘離子電池充電器電路由電源穩壓電路、振蕩器、電壓檢測控制電路、恒流充電電路和恒壓充電電路等組成，如圖5-77所示。


    電源穩壓電路由電源變壓器T、整流二極管VDl-VD4、濾波電容器CI、C2和三端穩壓集成電路ICl組成。
    振蕩器由時基集成電路IC4、電阻器RIl、Rl2、二極管VDg和電容器C3組成。
    恒流充電電路由晶體管V4L二極管VDlO、電阻器R8、R9和充電指示發光二極管VLl組成。
    恒壓充電電路由三端穩壓集成電路IC2、晶體管V2、發光二極管V吐、電阻器R3、R4、R13、電位器RPl和二極管VD5等組成。
    電壓檢測控制電路由運算放大集成電路IC3、晶體管Vl、V3、二極管VD6-VD8、電阻器Rl、R2、R5-R7、RlO和電位器RP2等組成。
　　交流220V電壓經T降壓、VDl-VD4整流、Cl濾波后分為兩路:一路經ICl穩壓為+9V，供給恒流充電電路、電壓檢測控制電路和振蕩器;另一路作為恒壓充電電路的工作電源。
　　振蕩器振蕩工作后，從IC4的3腳輸出占空比約為70:1的振蕩信號。在IC4的3腳輸出低電平時，V4導通，+9V電壓經R8、V4和VDlO對電池GB恒流充電，充電電流約為250mA。當I叫的5腳輸出高電平時，V4截止，由電壓檢測控制電路對電池進行檢測。振蕩器控制恒流充電電路，使電池充電時間比不充電的檢測時間大70倍左右。
　　在V4導通時，VLl點亮，指示電池正處于恒流充電狀態;V4截止時，VLI熄滅，指示電池停止充電，正處于電壓檢測狀態。
　　IC3的3腳 (正相輸大端)為基準電壓端，2腳 (反相輸入端)為電池電壓檢測端，1腳(輸出端)為控制輸出端。+9V電壓經RP2和R5分壓后，產生4·2V基準電壓。
　　在電池停止充電期間，IC3的2腳的電池檢測電壓與3腳的基準電壓進行比較，若2腳電壓低于3腳電壓，則IC3的1腳輸出高電平，Vl、V2和VD7、VD8均處于截止?fàn)顟B(tài)，在IC4的3腳輸出低電平時，V4導通，繼續對電池GB恒流充電。隨著充電時間的推移，電池GB的端電壓不斷上升，當IC3的2腳電壓高于3腳電壓時，IC3的1腳輸出低電平，使Vl導通，其集電極輸出的高電平使V4截止，VLl熄滅，VL2點亮;同時V2也導通，IC2恒壓源通過V2和VD5對電池GB恒流充電。
　　為防止IC3在電池GB恒流充電時對電池進行電壓檢測而產生誤動作，電路中增加了V3和R6、RlO等元器件。在IC4的3腳輸出低電平、電池維持恒流充電時，V3和V4同時導通，使IC3的3腳電壓升高至5·8V;在IC4的3腳輸出高電平、電壓檢測控制電路對電池進行電壓檢測時，V3和V4同時截止，IC3的3腳電壓降為4·2V。當電池GB充滿電、由恒流充電轉為恒壓充電的同時，Vl集電極的高電平通過VD8便V3截止。
　　R2和VD6組成IC3的正反饋電路，在電池電壓低于4·2V時，VD6截止，正反饋電路不起作用;當電池電壓充電至4·2V、IC3的1腳輸出低電平時;VD6導通，使IC3的3腳電壓由4·2V降為4V，防止電路由恒流充電狀態轉為恒壓充電狀態時，電池端電壓波動低于4·2V使電路又翻轉回恒流充電狀態。
　　元器件選擇
　　Rl-R7和R9-R13選用1/4W的碳膜電阻器或金屬膜電阻器;R8選用2W金屬膜電阻器或線繞電阻器。
　　RPl和R臣均選用線性電位器。
　　Cl-C3均選用耐壓值為16V的鋁電解電容器。
　　VDl-VD5和VDlO均選用1N4007型硅整流二極管;VD6和 VD9選用1N4148型硅開關
　　二極管，VD7和VD8均選用2APl2AP8型鍺普通二極管。
　　VLl和VL2均選用φ5mm的發光二極管，VLI選紅色，VL2 選綠色。
　　Vl和V2選用  S805O或C8550、3CG8550型硅PNP晶體管;V3選用S9015或3CG9015型硅PNP晶體管，V4選用2SC719或3CA8、TIP117、BD264B等型號的PNP晶體管。

　　ICl選用LM7809型三 端穩壓集成電路，lC2 選用LM317型三端穩壓集成電路；IC2選用  LM393型運放集成電路；IC4選用NE555型時基集成電路。
　　T選用3-5W、二次電壓為l2V的電源變壓器。
