在上一篇文章中，我們對高扇出信號線的基本概念、查詢方法以及綜合和邏輯優化階段的應對策略有了一定的了解。接下來，我們將繼續深入探討在布局、布局后優化以及物理優化階段，如何對高扇出信號線進行有效優化。
在全局布局中，尤其是在 PSIP 中，會進行多種復制優化操作。關鍵單元優化適用于負載數小于等于 30 的關鍵信號線的復制；扇出優化則針對負載數大于 30 且小于等于 100 的關鍵信號線；超高扇出優化會對驅動高扇出信號線（扇出大于 1000，裕量小于 2.0 NS）的寄存器進行復制；按 SLR 進行復制優化會對驅動其他 SLR 內關鍵負載的 FF 進行復制；動態 / 靜態區域接口信號線復制會對 DFX 設計的每個靜態區域 / 動態區域的驅動程序進行復制，但需要注意的是，在 Versal 默認流程和 Explore 流程中，該優化已停用。
除了上述優化，還可以通過一些屬性來影響高扇出信號線的初始布局。
- MAX_FANOUT 屬性：該屬性會將每個驅動程序的扇出限制告知工具，布局器會根據這個限制來分配高扇出的負載。此屬性可同時應用于 FF 與 LUT 驅動程序。當 MAX_FANOUT 值小于約束的信號線的實際扇出時，工具會對該信號線進行寄存器復制評估，但僅當時序會得到改善時，才會進行優化。
- MAX_FANOUT_MODE 屬性：該屬性指定了強制執行扇出限制的方式。開發者可以基于物理器件屬性（如 CLOCK REGION、SLR、MACRO）來強制執行復制。如果設置了該屬性，高扇出信號線的負載會被集中到同一個 SLR 中，或者采用為該屬性設置的任意值。支持該屬性的宏（MACRO）包括塊 RAM、UltraRAM 和 DSP。
- FORCE_MAX_FANOUT 屬性：該屬性應用于特定信號線，用于限制復制優化后信號線的物理扇出。借助該屬性，可以在 PSIP 期間強制進行復制優化，并且工具不考慮時序因素。
在圖 9 所示的示例中，將 MAX_FANOUT_MODE 屬性設置為 MACRO 并將 FORCE_MAX_FANOUT 設置為 1，針對每項 MACRO 負載，驅動程序均已執行復制。需要注意的是，MAX_FANOUT_MODE 優先于 FORCE_MAX_FANOUT 屬性。
在布局后流程中，有一個重要的操作是 BUFG 插入階段。在這個階段，工具會將高扇出信號線推廣到全局布線。滿足特定條件的信號線會被納入插入考量范圍，例如在 Versal 中扇出大于 10,000 的信號線，以及在 UltraScale/UltraScale+ 中扇出大于 1,000 并且所驅動的控制信號裕量大于 1 ns 的信號線。這是一種時序驅動的插入，僅當插入有助于改善時序時才會發生。如果開發者想要關閉此優化，可以在 place_design 命令中使用 -no_bufg_opt 選項。
在物理優化（phys_opt_design）期間，有多種優化方法可用于應對高扇出信號線，部分優化默認已啟用。
- 高扇出優化：此優化在流程中默認啟用。對于高扇出信號線，如果其所含負時序裕量在 WNS 的某一百分比范圍內，會被納入復制考量范疇。但只有當復制有助于改善時序時，才會進行復制操作。
- -force_replication_on_nets 選項：該選項可用于強制對任意指定信號線進行驅動程序復制，而不考慮該信號線的時序裕量。如果在布線后發現高扇出信號線變得非常關鍵，使用此優化可能會有所幫助。開發者可以在該特定信號線上再次運行物理優化并強制復制，以查看是否能改善情況。
- -directive AggressiveFanoutOpt 指令：在某些情況下，物理優化可能無法解決所有關鍵的高扇出信號線問題。此時，建議搭配該指令重新運行物理優化，以進行更為激進的優化。
- -lut_opt 選項：該選項旨在通過移動或復制 LUT 來減少路徑延遲。需要注意的是，如果開發者熟悉先前被稱為 “High fanout optimization”（高扇出優化）和 “Very high Fanout optimization”（超高扇出優化）的舊優化，在架構中，這些舊優化已不再支持，而是由 -interconnect_retime（Vivado 2022.1+）選項和 -lut_opt（Vivado 2023.1+）選項來代替。

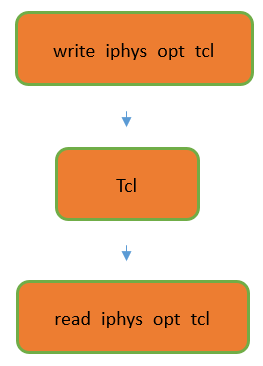

- -iphys_opt_design 命令：此命令描述了由 phys_opt 執行的特定優化。如果在 write_iphys_opt_tcl 中包含 -place，該命令也可以寫出由布局完成的優化。它可在不同階段用于應用優化，例如允許在布局前設計上執行通常在 phys_opt 之后執行的各項優化，幫助開發者通過 Tcl 復用 / 重復優化。

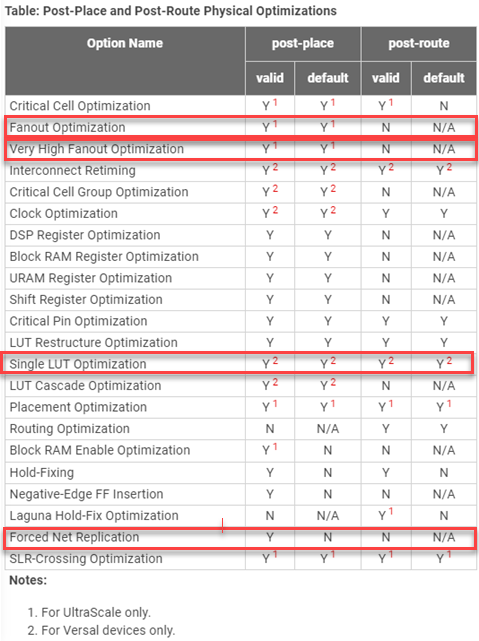

物理優化期間執行的優化取決于運行物理優化的實現階段。如果在布局后運行物理優化，默認會執行 “Fanout optimization”（扇出優化）和 “Very High Fanout Optimization”（超高扇出優化）；但如果在布線后運行物理優化，這兩個選項則不可用。具體信息可參考圖 11。
