隨著半導體技術的不斷發展，芯片尺寸持續縮小。在這一過程中，一個關鍵問題逐漸凸顯：電場強度會隨芯片尺寸的減小而線性增加。若電源電壓保持恒定，產生的電場強度極有可能擊穿芯片，這對電子系統的電源電壓提出了更為嚴格的要求。在此背景下，銀聯寶推出的氮化鎵電源 IC U8726AHE 應運而生。

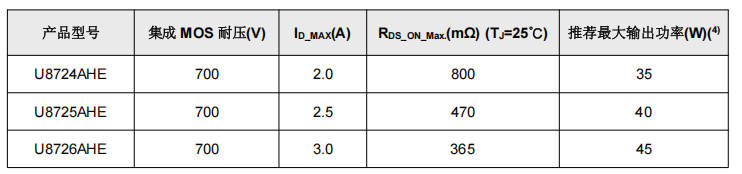

　　這款電源 IC 具有顯著的特點，它集成了高壓 E - GaN 和高壓?jiǎn)?dòng)電路，這一設計有效減少了外圍元件的使用。在實際應用中，它能夠很好地適配快速充電器和適配器等電源設備，為這些設備的高效穩定運行提供了有力支持。
　　在寬輸出電壓應用場合，傳統的解決方案往往需要添加額外的電路或者輔助繞組來滿足 VDD 的寬電壓應用需求。然而，這種方式會導致系統功耗增加和電路成本上升。而 U8726AHE 集成了 Boost 供電技術，僅需在 SW 管腳添加一顆貼片電感。當輸出電壓較低時，Boost 電路啟動工作，將 VDD 電壓維持在 VBOOST_REG（典型值 10.1V）；當輸出電壓升高，輔助繞組電壓高于 VBOOST_REG 時，Boost 電路停止工作，VDD 由輔助繞組供電。這種智能的供電切換方式，既保證了系統在不同輸出電壓下的穩定運行，又有效降低了功耗和成本。
　　U8726AHE 采用 ESOP - 7 封裝形式，其腳位有著明確的定義。例如，CS 管腳是電流采樣輸入和頻率選擇管腳，F(xiàn)B 管腳為系統反饋輸入管腳等。每個管腳都在芯片的正常運行中發揮著重要作用。
　　該芯片還復用 CS 管腳來設定系統工作頻率。芯片啟動時，通過檢測 RS EL 電阻來決定芯片工作頻率。用戶可以通過設定不同的 RSEL 電阻值來選擇兩檔不同的系統工作頻率上限。選檔判定結束后系統鎖定，每啟動都伴隨判定。

　　此外，U8726AHE 可獲得快速啟動功能和超低的工作電流，能夠?qū)崿F(xiàn)小于 30mW 的超低待機功耗。它負責電能的轉換、分配、監控以及整體電能管理，確保設備的穩定運行和高效電能利用，非常適用于寬輸出電壓的應用場景。
