在電子電路領域，單片機的應用十分廣泛，而三極管在單片機中也扮演著至關重要的角色。三極管在數字電路里具有顯著的開關特性，其常見的應用主要有兩個方面，分別是控制應用和驅動應用。

控制應用

一方面，我們可以通過單片機控制三極管的基極，從而間接控制后邊小燈的亮滅，這種應用方式大家通常比較熟悉。另一方面，三極管還能用于不同電壓之間的轉換控制。例如，當我們的單片機是 5V 系統，而要與一個 12V 的系統對接時，如果直接將單片機的 IO 口連接 12V 電壓，很可能會燒壞單片機。此時，加入一個三極管就能解決問題。三極管的工作電壓高于單片機的 IO 口電壓，我們可以用 5V 的 IO 口來控制 12V 的電路。

如圖所示，當 IO 口輸出高電平 5V 時，三極管導通，OUT 輸出低電平 0V；當 IO 口輸出低電平時，三極管截止，OUT 則由于上拉電阻 R2 的作用而輸出 12V 的高電平，這樣就巧妙地實現了低電壓控制高電壓的工作原理。

驅動應用

驅動應用主要涉及到電流輸出能力。單片機主要是一個控制器件，雖然它的 IO 口可以輸出高電平，但其輸出電流卻非常有限。普通 IO 口輸出高電平時，電流大概只有幾十到幾百微安，遠遠達不到 1mA，這使得它無法點亮 LED 小燈或者只能讓小燈發出很微弱的光。

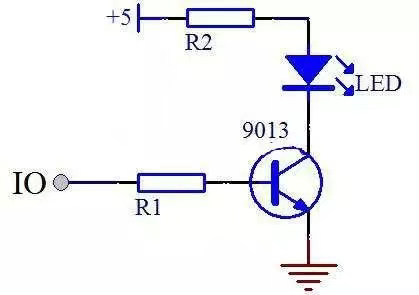

在這種情況下，三極管就能發揮其獨特的作用。當 IO 口是高電平時，三極管導通，由于三極管具有電流放大作用，其 c 極電流就可以達到毫安以上，從而成功點亮 LED 小燈。

然而，單片機的 IO 口電流承受能力是有限的。以 STC89C52 為例，手冊顯示整個單片機的工作電流不要超過 50mA，單個 IO 口總電流不要超過 6mA。即使是一些增強型 51 的 IO 口承受電流稍大一些，可達到 25mA，但仍要受到總電流 50mA 的限制。

從電路圖中可以看到，8 個 LED 小燈的電路中，如果直接用單片機的 IO 口連接，當 8 路 LED 全部同時點亮?xí)r，電流總和可能會超過單片機的承受范圍。雖然我們可以通過加大限流電阻來降低電流，但這樣會導致 LED 小燈亮度變暗，對于數碼管的動態顯示效果也會產生不利影響，因此這種方法并不可取。

除了三極管之外，還有一些驅動 IC 可以作為單片機的緩沖器，例如 74HC245 芯片。它僅僅起到電流驅動緩沖的作用，不具備邏輯控制效果。通過查看其數據手冊可知，74HC245 穩定工作在 70mA 電流是沒有問題的，遠遠大于單片機的 8 個 IO 口的電流承受能力。所以，我們可以將它接在小燈和 IO 口之間做緩沖。

綜上所述，三極管在單片機中有著不可替代的作用，無論是控制應用還是驅動應用，都能為電路的穩定運行提供保障。同時，當需要驅動多個負載時，合理選擇驅動 IC 也是非常必要的。
