在當今電機設計領域，“無位置傳感器” 成為了一個熱門的發展方向。然而，這并不意味著位置傳感器會在電機應用中消失。實際上，位置傳感器在電機控制中仍具有不可替代的作用，尤其是在一些特定的工業和機器人應用場景中。

當前，雖然在電動工具等應用中，采用無傳感器設計的方波驅動無刷直流電機或場定向控制 (FOC) 無刷交流電機能夠?qū)崿F(xiàn)無需旋轉角度傳感器即可工作，但在工業和人形機器人、自主移動機器人以及直線電機運輸系統等終端設備中，旋轉角度傳感器或線性位置傳感器依然是不可或缺的關鍵組件。

位置傳感器在無刷電機控制中具有多重作用。它不僅用于無刷直流電機或無刷交流電機的定子電流換向，還在速度和位置控制方面發揮著重要作用。以工業多軸機器人為例，通常在電機軸和機器人軸之間會裝有一個齒輪。與電機軸耦合的旋轉角度傳感器，不僅要檢測轉子角度，還需要計算電機軸的轉數，以此來控制相應機器人軸的等效角度位置。而且，編碼器的類型會因具體應用的不同而有所差異。

增量編碼器和編碼器是常見的兩種編碼器類型。增量編碼器一般使用 ABZ 數字或模擬單向接口，其中兩個正交編碼的數字脈沖序列信號（A 和 B）或兩個模擬正弦 / 余弦信號（A 和 B）可實現低延遲相對角度測量，其分辨率從約 10 位到 28 位不等?？蛇x索引（Z 或 I）能提供機械角度信息。不過，增量編碼器在啟動時不會提供角度，需要在索引出現之前旋轉多一周。因此，這類編碼器非常適合需要極低延遲 (<1μs) 但不需要在啟動時獲得角度的變速應用。

與之相反，單轉或多轉旋轉編碼器在啟動時就可提供角度位置。它們配備雙向 RS - 485 接口，支持特定于供應商的協議，還能實現時間觸發角度測量，并提供旋轉速度和旋轉圈數等信息。其角度分辨率通常從 10 位到 >30 位不等，延遲低至 10μs，能夠滿足各種工業應用的需求。位置分辨率通常取決于通過數字接口傳輸?shù)臄?shù)據格式。例如，采用 20 位整數格式的角度分辨率為 360/22?；0h = 0 度、0xFFFFF = 360 度 - 360/22?。系統整體噪聲明顯高于量化噪聲，該效應由有效位數 (ENOB) 來表征。通過角度的標準偏差（以度為單位測得）可以計算角度的 ENOB ，其計算公式如圖所示：

角度噪聲信號的均方根等于標準偏差 (1 σ)。角度精度不僅取決于通常采用 6 σ 值的峰值噪聲，還與單轉范圍內的非線性度有關。

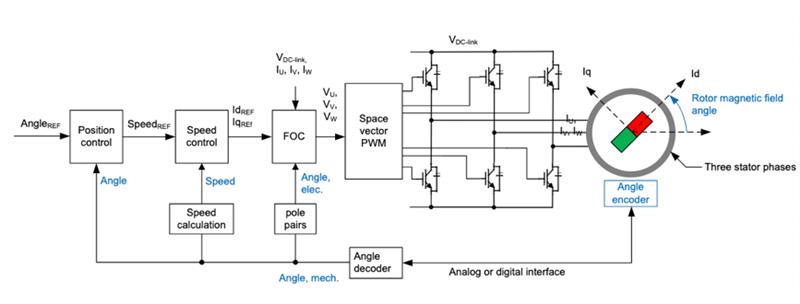

FOC 方法是一種高性能的電機控制技術，它可根據轉子磁通角控制生成的定子電流矢量，從而通過永磁同步電機限度地增加轉矩。FOC 能夠提供平滑的轉矩以及從靜止到高速運行的快速瞬態響應。在人形機器人等終端設備中，旋轉角度的測量精度通常為 1 度至 0.1 度，ENOB 為 12 位至 15 位，采樣率為 8kHz 至 32kHz。旋轉角度與電機相電流需要同時檢測，低于 20μs 的低延遲角度測量為微控制器 (MCU) 提供了足夠的時間來運行控制算法和在下一個 PWM 周期更新脈寬調制器 (PWM)。

不同于旋轉電機，基于直線電機的運輸系統需要線性位置檢測，但同樣應用 FOC 來獲得轉矩，12 位位置分辨率（延遲低于 100μs）通常就足夠了。此外，要在工業機械中實現國際電工委員會 62061 或國際標準化組織 (ISO) 13849 等標準規定的功能安全，需要根據安全完整性等級或性能等級確定經安全的編碼器，并使用位置傳感器進行額外診斷，以檢測隨機硬件故障。在汽車應用中，根據 ISO 26262 標準設計的系統會在系統啟動期間運行診斷，而工業系統通常全天候運行，因此需要在正常運行期間進行持續診斷。

位置傳感器的類型主要包括光學傳感器、磁傳感器、電感式傳感器和電容式傳感器。光學傳感器通常能提供分辨率，但磁傳感器和電感式傳感器在可靠性方面表現更優，并且可以降低系統總成本。在工業或汽車系統中，由于附近線路中存在大電流流動，這就要求使用不受雜散磁場影響的傳感器技術，例如電感式傳感器。電容式傳感器的分辨率通常低于電感式傳感器和磁傳感器，而且在實際應用中并不常見。

對于在惡劣環境（如電機集成導致的高溫）中的成本敏感型系統，TI 提供了磁性和電感式位置傳感器。以磁性位置傳感器為例，磁編碼器是一種經濟高效的檢測旋轉或線性運動的方式，它在含有灰塵、油和水的惡劣環境中具有良好的抗擾性。磁性位置傳感器可檢測磁場變化，并將其轉換為電信號以生成輸出信號。其技術種類繁多，包括霍爾效應、AMR、隧穿磁阻 (TMR) 和巨磁阻 (GMR) 等。

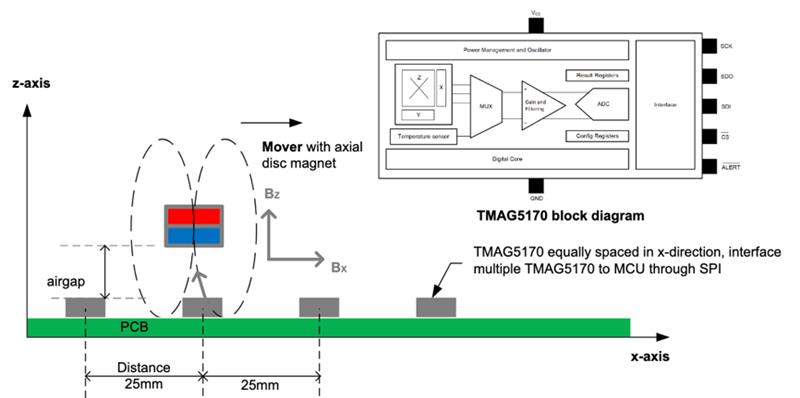

在直線電機運輸系統中，當有效載荷載體以 5m/s 至 15m/s 的速度快速移動時，12 位位置分辨率（延遲低于 100μs 且采樣率 ≤8kHz）通常就足夠了。多個位置傳感器可通過高速串行外設接口 (SPI) 總線連接到單個 MCU。TMAG5170 3D 霍爾效應傳感器具有高精度、低延遲和電路板靈活放置等優勢。其全溫度范圍內的靈敏度誤差漂移小于 2.8%，10MHz SPI 可實現低延遲。此外，板載 3D 感應元件支持可配置的 XY、YZ 或 XZ 感應方向，提高了相對于磁體放置傳感器時的靈活性。

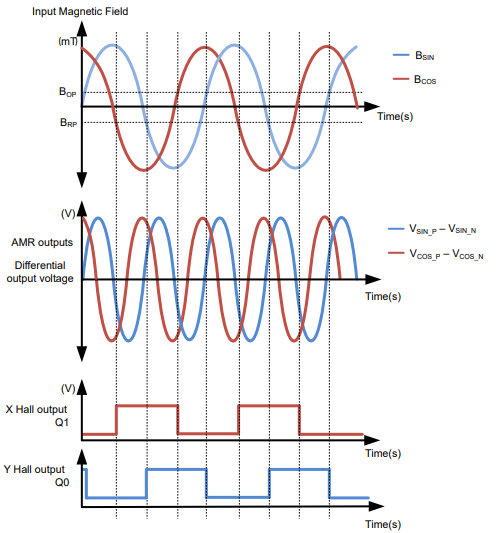

AMR 傳感器也是一種常用的磁傳感器。它包含四個磁阻惠斯通電橋，其中兩個電橋的輸出端子的電壓差能反映外部磁場強度。與霍爾效應傳感器相比，AMR 傳感器具有更高的工作頻率和更高的信噪比 (SNR)；與 GMR 和 TMR 傳感器相比，其正交誤差相對可以忽略不計。在需要高精度編碼器的伺服驅動器等應用中，AMR 傳感器通常更為適合，因?yàn)樗哂懈叩拇艌?chǎng)耐受度，可實現更強的整體抗擾性。

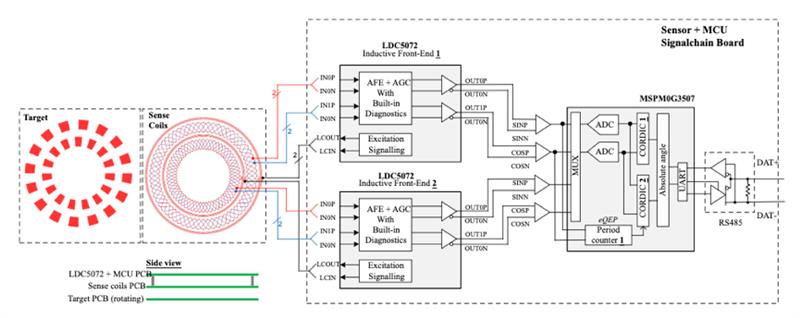

電感式位置檢測與磁傳感器相比，具有對外部直流電場固有的磁場抗擾性等優勢。在電感技術中，只需將一個導電金屬靶標（無需磁體）靠近感應線圈，就能確定金屬靶標圍繞電機軸旋轉時的位置。使用兩個 LDC5072 - Q1 電感式傳感器（每個感應線圈一個）的編碼器，通過游標編碼的方式，能夠以較高的精度獲得角度。與機械旋轉變壓器相比，電感式編碼解決方案在尺寸、重量、成本和功耗等方面都具有明顯的優勢。
