在當今飛速發展的電子技術領域，射頻（RF）系統對于電源解決方案的噪聲性能提出了極為嚴苛的要求。這是因為 RF 系統廣泛應用于航空航天與防務、5G 無線應用、醫療設備、儀器儀表等眾多關鍵領域。電源解決方案輸出噪聲的高低，直接關系到系統能否維持出眾的性能。傳統上，降壓式穩壓器與低壓差（LDO）穩壓器組合而成的電源樹解決方案在噪聲敏感型應用中占據主導地位。然而，隨著下一代產品中負載消耗電流的不斷增大，這種傳統解決方案逐漸暴露出尺寸大、成本高、損耗顯著等弊端，尤其是 LDO 穩壓器有限的電流承載能力，成為了系統進一步發展的瓶頸。

近年來，超低噪聲開關穩壓器憑借其出色的電磁干擾（EMI）性能及超低的低頻（0.1 Hz 至 100 kHz）噪聲脫穎而出。先進的超低噪聲開關穩壓器在低頻噪聲方面，甚至可與市面上性能的超低噪聲 LDO 穩壓器相媲美。其中，ADI 推出的 Silent Switcher 3 系列堪稱進階型超低噪聲開關穩壓器的典范，在超低噪聲、高電流承載能力、高效率和小尺寸這四個關鍵性能維度均處于行業水平。此前，ADI 的 Silent Switcher 1 和 2 系列已在開關穩壓器領域樹立了標桿，以高效率、低電磁干擾噪聲和小尺寸解決方案著稱，能夠支持 65 V 的輸入電壓和 30 A 的輸出電流。而 Silent Switcher 3 則在其成功技術基礎上進一步革新，僅靠單個采用 4 mm×4 mm 緊湊型封裝的集成電路，就能實現高達 16 A 的電流輸出，并且相較于 Silent Switcher 2 系列，憑借創新的電路與結構設計，成功實現了更低的低頻輸出噪聲。

一、為鎖相環（PLL）供電的應用

在 RF 系統中，許多組件和系統對噪聲都極為敏感，高性能 PLL 便是其中之一。它能為 ADC、DAC、FPGA 和其他數字和混合信號 IC 提供所需的高質量時鐘信號，其性能主要依據相位噪聲這一關鍵指標進行評估。本次研究選用了廣受歡迎的額定頻率為 5 GHz 的高性能 PLL 頻率合成器 ADF4372。實驗中，ADF4372 的 3.3 V 電源始終由超低噪聲 LDO 穩壓器（LT3045）供應，而 5 V 電源則由 Silent Switcher 3 穩壓器驅動。

研究結果表明，基于 Silent Switcher 3 技術的單級解決方案在為高性能 PLL 供電時，能實現出色的 PLL 性能。在 10 Hz 到 100 kHz 范圍內，其相位噪聲與采用 LDO 穩壓器為 5V 電源軌供電時近乎一致。然而，在約 250 kHz 處出現了一個尖峰，導致在 100 kHz 至 500 kHz 范圍內的相位噪聲略有升高。這一尖峰是由 Silent Switcher 3 穩壓器的輸出噪聲引起的，主要是由于低控制環路增益（約 0 dB）無法抑制此頻率范圍內的輸出噪聲。通過調整補償來增加 Silent Switcher 3 穩壓器的控制帶寬，可有效降低噪聲尖峰，優化后的相位噪聲在約 250 kHz 處的尖峰幾乎被消除，降低幅度超過 10 dBc/Hz。

為了進一步提升相位噪聲性能，還可以在 Silent Switcher 3 穩壓器的輸出端添加一個次級（第二個）LC 濾波器。配備該濾波器后，輸出電壓的檢測可在本地輸出端進行，以簡化控制環路的設計。根據設計目標，在 250 kHz 處實現大于 10 dBc/Hz 的衰減量，經計算和考慮電感公差，終選定第二級 LC 濾波器的電感值為 330 nH，并添加 120 mΩ 的阻尼電阻以控制品質因數 Q 在 1.5 以下。實驗結果顯示，配備第二級 LC 濾波器后，基于 Silent Switcher 3 穩壓器的解決方案所實現的相位噪聲性能幾乎與采用超低噪聲 LDO 穩壓器的兩級解決方案相當，且遠低于 Silent Switcher 2 穩壓器和其他供應商的常規開關穩壓器。

二、為 ADC 系統供電的應用

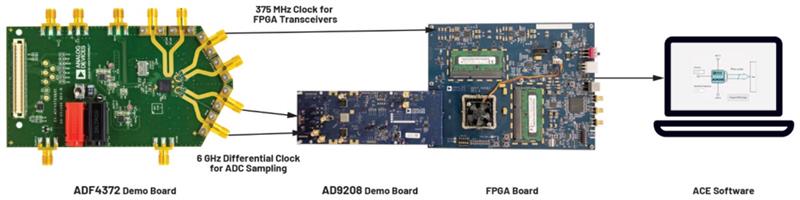

ADC 系統在眾多 RF 應用中廣泛使用，本研究選用了帶寬為 9 GHz 的進階型高速 ADC AD9208。研究分為兩部分，部分研究將 Silent Switcher 3 穩壓器用作 PLL 時鐘電源時 ADC 系統的性能。實驗中，ADF4372 的 3.3 V 電源軌由超低噪聲 LDO 穩壓器（LT3045）供電，5 V 電源軌則由 Silent Switcher 3 解決方案或其他電源解決方案供電，AD9208 由默認電源解決方案供電。結果顯示，與其他開關穩壓器相比，Silent Switcher 3 穩壓器能讓 ADC 實現性能，在 1.23 GHz 附近具有的噪聲，但其 FFT 波形在頻率偏移約 250 kHz 處仍有一個平臺區，這與 ADF4372 輸出信號相位噪聲圖中相同頻率處的小尖峰吻合。通過添加第二級 LC 濾波器，可有效消除這一小雜散信號，提升 ADC 的性能，使 ADC 輸出的終 FFT 波形在主信號 1.23 GHz 附近呈現出極低的噪聲，幾乎與超低噪聲 LDO 穩壓器的結果相同。

對 ADC 系統的關鍵參數信噪比（SNR）和無雜散動態范圍（SFDR）的評估結果表明，未使用任何 LDO 穩壓器進行后級穩壓的 Silent Switcher 3 解決方案所實現的 AD9208 的 SNR 和 SFDR 與采用超低噪聲 LDO 穩壓器的傳統兩級解決方案相同，且遠遠高于其他開關穩壓器解決方案。與未采用超低噪聲設計的 LDO 穩壓器相比，Silent Switcher 3 解決方案在 SNR 方面略勝一籌，SFDR 則旗鼓相當。

第二部分研究采用 Silent Switcher 3 穩壓器為 ADC 供電時系統的性能。實驗選取 AD9208 的一個模擬電源軌 AVDD1 作為示例，結果證明單級 Silent Switcher 3 解決方案能夠取代傳統的兩級解決方案為 ADC 供電，且不會削弱 ADC 的性能。ADC 的性能對電源的低頻噪聲不太敏感，而對開關紋波更為敏感。使用低頻噪聲過高的常規開關穩壓器為 AVDD1 供電，會使 ADC 在基頻附近的輸出噪聲變差，開關紋波會傳導至 ADC 輸出，導致 FFT 結果出現明顯的雜散信號。而基于 Silent Switcher 3 技術的單級解決方案，通過合理的濾波器設計，能夠滿足 ADC 的電源需求，確保其達到令人滿意的性能表現。

三、新型簡化電源樹的優勢

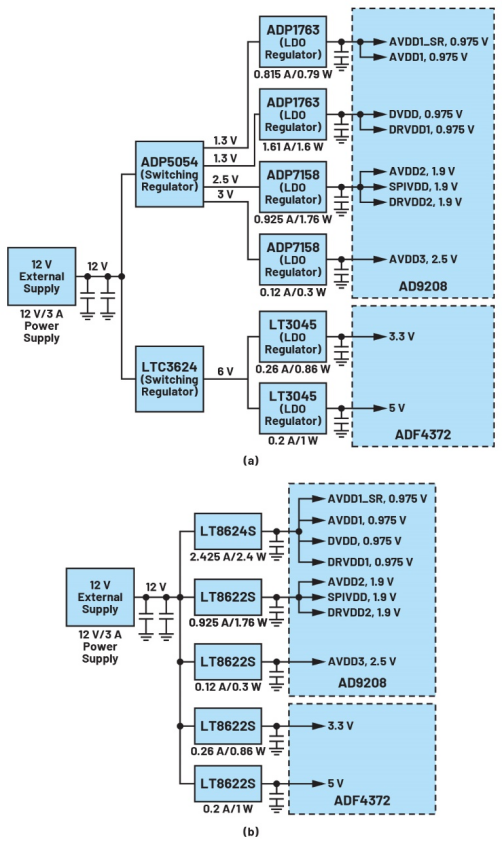

基于 Silent Switcher 3 技術，可以為 ADC 系統設計一種新型簡化電源樹，無需使用任何 LDO 穩壓器。與原始電源樹相比，新型電源樹僅包含五個 Silent Switcher 3 集成電路，而原始電源樹需要兩個開關穩壓器和六個 LDO 穩壓器。這種簡化結構能夠大幅節省 PCB 面積，顯著降低成本，同時將效率從 61.7% 提高到 84.8%，總功率損耗降低了 71%，從 3.919 W 降低到了 1.136 W。未來，針對小于 1 A 應用場景專門開發的超低噪聲開關穩壓器，有望進一步提升基于 Silent Switcher 3 技術的電源樹的效率。

總結

超低噪聲開關穩壓器以其在較寬頻率范圍內的超低輸出噪聲、較高的效率和輸出電流能力，成為噪聲敏感型 RF 應用的理想選擇。ADI 的 Silent Switcher 3 技術憑借突破性的噪聲性能，在低頻噪聲控制上超越了大多數 LDO 穩壓器。通過在高性能 PLL 時鐘和 ADC 系統供電中的應用可以看出，基于 Silent Switcher 3 技術的單級電源解決方案能夠取代傳統的兩級解決方案，確保系統性能不受影響，同時還能實現元件數量減少、解決方案尺寸縮小和功耗大幅降低等顯著優勢。在未來的電子技術發展中，超低噪聲開關穩壓器有望在更多領域得到廣泛應用，推動 RF 系統不斷邁向新的高度。
