IGBT（絕緣柵雙極型晶體管）作為電力電子領域中至關重要的功率半導體器件，在各類電力轉換和控制應用中發揮著作用。然而，IGBT 元件在實際運行過程中，面臨著短路和過電壓等嚴峻問題的挑戰，這些問題可能會嚴重影響其性能和可靠性，甚至導致元件損壞。因此，對 IGBT 元件的短路和過電壓保護進行深入研究具有重要的現實意義。

有關短路和過電壓保護的流程圖如下：

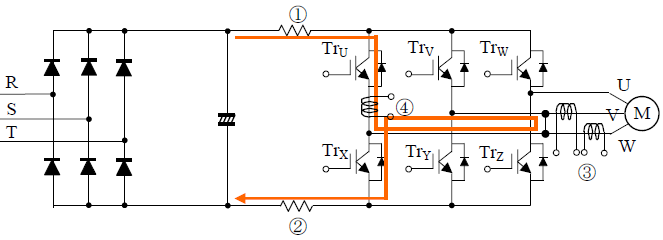

在沒有附加保護裝置的情況下，10μs 短路 SOA 操作存在一定風險。由于元件破壞、控制電路異常（空載時間不足）、相間短路以及接地等不同原因，都會引發短路電流。以下分別是不同情況引起的短路電流范例：

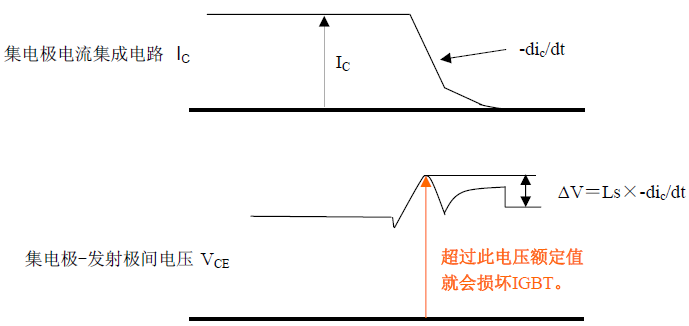

當短路電流關斷時，會出現 C - E 間過電壓的情況，如下圖所示：

相間（負載）短路時，會有非常大的電流流動，其電流值由電源電容器的 ESR 和 IGBT 的增益決定。一旦發生短路，功率會大幅度劇增，如果不能在 10μs 以內關斷，IGBT 就會損壞。同時，還會產生浪涌電壓，其電壓值為集電極及發射極分布電感 Ls 與 - di/dt 之積。例如，即使 Ls 為 0.1μH，如果 - di/dt 為 2,000A/μs，此電壓將達到 200V。為了降低 - di/dt，需要緩慢地關斷 IGBT（軟關斷），并且在配線時應盡可能讓殘留電感，以減少過電壓的影響。

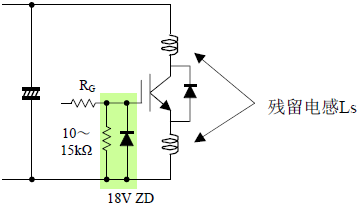

另外，IGBT 從飽和狀態向不飽和狀態移動時，集電極的電位上升，門極也會由于反向傳輸電容而導致門極電位上升。這不僅會進一步增強集電極電流，還存在導致門極破壞的危險。因此，建議在門極 - 發射極之間加入穩壓二極管和電阻，以保護門極。具體情況如下圖所示：

綜上所述，IGBT 元件的短路和過電壓保護是一個復雜而關鍵的問題，需要從多個方面進行綜合考慮和處理，以確保 IGBT 元件在各種工況下都能穩定可靠地運行。
