在電路設計過程中，電源往往是容易被忽略的環節。然而，作為的設計，電源設計至關重要，它在很大程度上影響著整個系統的性能和成本。而電源設計中電容的使用，更是容易被忽視的關鍵部分。

一、電源設計中電容的工作原理

在電源設計應用里，電容主要用于濾波和退耦 / 旁路（decoupling/bypass）。濾波是將信號中特定波段頻率濾除的操作，是抑制和防止干擾的重要措施。它起源于通信理論，是從含有干擾的接收信號中提取有用信號的技術。濾波主要是濾除外來噪聲，而退耦 / 旁路則是減小局部電路對外的噪聲干擾，很多人容易將二者混淆。

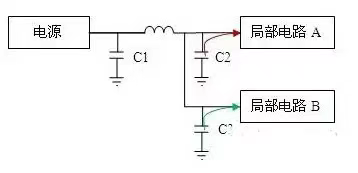

以一個電路結構為例，圖中電源為 A 和 B 供電。電流經 C1 后再經過一段 PCB 走線分開兩路分別供給 A 和 B。當 A 在某一瞬間需要很大電流時，若沒有 C2 和 C3，會因線路電感導致 A 端電壓變低，B 端電壓也受影響降低，局部電路 A 的電流變化就會對 B 電路的信號產生影響，反之亦然，這就是 “共路耦合干擾”。增加 C2 后，局部電路需要瞬間大電流時，電容 C2 可為 A 暫時提供電流，A 端電壓不會下降太多，對 B 的影響也會減小，通過電流旁路起到了退耦作用。

一般濾波主要使用大容量電容，對速度要求不高，但對電容值要求較大。若局部電路 A 是一個芯片，電容應盡可能靠近芯片的電源引腳；若 “局部電路 A” 是一個功能模塊，可使用瓷片電容，容量不夠時也可使用鉭電容或鋁電解電容（前提是功能模塊中各芯片都有退耦電容 — 瓷片電容）。濾波電容的容量通?？蓮碾娫葱酒臄?shù)據手冊里找到計算公式。如果濾波電路同時使用電解電容、鉭電容和瓷片電容，應把電解電容放的離開關電源近，以保護鉭電容，瓷片電容放在鉭電容后面，這樣能獲得的濾波效果。

退耦電容需要滿足容量和 ESR 兩個需求。例如，一個 0.1uF 的電容退耦效果也許不如兩個 0.01uF 電容。而且，0.01uF 電容在較高頻段有更低的阻抗，在這些頻段內若能滿足容量需求，它將比 0.1uF 電容擁有更好的退耦效果。很多管腳較多的高速芯片設計指導手冊會給出電源設計對退耦電容的要求，如一款 500 多腳的 BGA 封裝要求 3.3V 電源至少有 30 個瓷片電容，還要有幾個大電容，總?cè)萘恳?200uF 以上。

二、各類電源中電容器的正確選用

電容器作為基本元件在電子線路中起著重要作用。在傳統應用中，電容器主要用作旁路耦合、電源濾波、隔直以及小信號中的振蕩、延時等。隨著電子線路，特別是電力電子電路的發展，對不同應用場合的電容器提出了不同的特殊要求。

從電容器的結構來看，簡單的電容器由兩端的極板和中間的絕緣電介質（包括空氣）構成。通電后，極板帶電形成電壓，但由于中間的絕緣物質，整個電容器在未超過臨界電壓（擊穿電壓）時是不導電的。當物質兩端電壓加大到一定程度，物質可導電，這個電壓就是擊穿電壓。電容被擊穿后就不再是絕緣體。在中學階段，電路中的電壓一般在擊穿電壓以下，可將電容當做絕緣體。但在交流電路中，電流方向隨時間變化，電容器充放電有時間過程，極板間會形成變化的電場，該電場也是隨時間變化的函數。

1. 濾波電容器：交流電（工頻或高頻）經整流后需用電容器濾波使輸出電壓平滑，一般多采用鋁電解電容器。鋁電解電容器應用時主要問題是溫度與壽命關系，基本遵循 50℃法則。在很多要求高溫和高可靠性場合，應選用長壽命（如 5000h 以上，甚至 105℃，5000h）電解電容器。一般體積小的電解電容器，其壽命相對較短。
   用于 DC/DC 開關穩壓電源輸入濾波電容器，因開關變換器以脈沖形式向電源汲取電能，濾波電容器中會流過較大的高頻電流。當電解電容器等效串聯電阻（ESR）較大時，會產生較大損耗，導致電解電容器發熱。而低 ESR 電解電容器則可明顯減小紋波（特別是高頻紋波）電流產生的發熱。用于開關穩壓電源輸出整流的電解電容器，要求其阻抗頻率特性在 300kHz 甚至 500kHz 時仍不呈現上升趨勢。普通電解電容器在 100kHz 后就開始呈現上升趨勢，用于開關電源輸出整流濾波效果相對較差。

在開關電源中，輸出濾波電解電容器的鋸齒波電壓頻率高達數萬赫茲，甚至數十兆赫茲。此時電容量不是主要指標，衡量高頻鋁電解電容優劣的標準是 “阻抗 - 頻率” 特性，要求在開關電源的工作頻率內有較低的等效阻抗，同時對半導體器件工作時產生的高頻尖峰信號具有良好的濾波作用。普通低頻鋁電解電容器在萬赫茲左右便開始呈現感性，無法滿足開關電源的使用要求。而開關電源專用的高頻鋁電解電容器有四個端子，能為減小輸出電壓的脈動分量以及抑制開關尖峰噪聲提供有利手段。此外，高頻鋁電解電容器還有多芯形式，可減小容抗中的電阻成份，增強承受大電流的能力。疊片電容也稱為無感電容，具有優良的高頻特性，一般做成方形，便于固定，還可減小占機體積。

2. 吸收與換相電容器：隨著柵控半導體器件的額定功率增大、開關速度加快、額定電壓升高，對緩沖電路的電容器要求也更高。在大功率電力電子電路中，IGBT 的開關速度小于 1μs，要求吸收電路電容器上的電壓變化速率 dv/dt》 V/μs 很常見。普通電容器，特別是普通金屬化電容器的 dv/dt《100V/μs，特殊金屬化電容器的 dv/dt≤200V/μs，專用雙金屬化電容器小容量（小于 10nF）的 dv/dt≤1500V/μs，較大容量（小于 0.1μF）的則為 600V/μs，難以承受巨大且重復率高的峰值電流沖擊。目前吸收電路專用電容器，即金屬箔電極可承受較大的峰值電流和有效值電流沖擊。由此可見，無感電容、金屬化和金屬箔電容應用在吸收電路中有不同表現，外形相近但規格不同不能互換。電容器的尺寸會影響其 dv/dt 及峰值電流的耐量，一般長度越大 dv/dt 和峰值電流相對越小。吸收電路中電容器的工作特點是高峰值電流占空比小，有效值電流不十分高，與晶閘管逆變器的換相電容器類似，但換相電容器要求的 dv/dt 較小，峰值電流與有效值電流均較大，普通電容器在電流方面不能滿足要求。在某些特殊應用中，需將吸收電容并聯使用以保證長期使用的可靠性。

3. 諧振電容器：諧振式變換器，如諧振式開關穩壓電源及晶閘管中頻電源諧振回路中的諧振電容器，工作時往往流過很大電流。電子鎮流器的諧振電容規格選擇不當時，會出現電容上電壓未達擊穿電壓，但因流過較大諧振電流而損壞的現象。在含有電容和電感的電路中，電容和電感并聯時，可能出現電容電壓和電流、電感電壓和電流隨時間變化的振蕩現象。當振蕩持續維持時，稱為等幅振蕩，也稱為諧振。諧振時間電容或電感兩端電壓變化一個周期的時間稱為諧振周期，諧振周期的倒數稱為諧振頻率。

三、電容降壓式電源設計實例

將交流市電轉為低壓直流的常規方法是采用變壓器降壓后再整流濾波，當受體積和成本等因素限制時，簡單實用的方法就是采用電容降壓式電源。

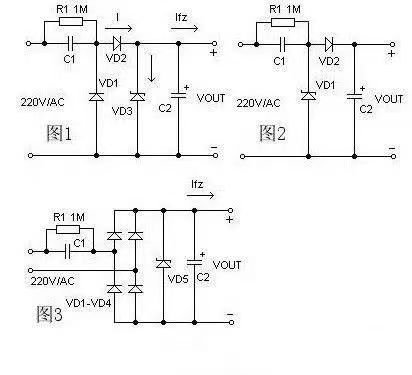

1. 電容降壓式電源電路原理：電容降壓式簡易電源的基本電路中，C1 為降壓電容器，D2 為半波整流二極管，D1 在市電的負半周時給 C1 提供放電回路，D3 是穩壓二極管，R1 為關斷電源后 C1 的電荷泄放電阻。實際應用中常采用改進后的電路。當需要向負載提供較大電流時，可采用橋式整流電路。但整流后未經穩壓的直流電壓一般會高于 30 伏，且會隨負載電流的變化發生很大波動，因此不適合大電流供電的應用場合。
2. 阻容降壓電路的器件選擇原則：
   • 電路設計時，應先測定負載電流的準確值，然后參考示例來選擇降壓電容器的容量。多余的電流會流過穩壓管，若穩壓管的允許電流 Idmax 小于 Ic - Io 時易造成穩壓管燒毀。
   • 為保證 C1 可靠工作，其耐壓選擇應大于兩倍的電源電壓。
   • 泄放電阻 R1 的選擇必須保證在要求的時間內泄放掉 C1 上的電荷。
3. 設計舉例：已知 C1 為 0.33μF，交流輸入為 220V/50Hz，可計算出 C1 在電路中的容抗 Xc，進而求出流過電容器 C1 的充電電流 Ic。通常降壓電容 C1 的容量 C 與負載電流 Io 的關系可近似認為：C = 14.5I，其中 C 的容量單位是 μF，Io 的單位是 A。

綜上所述，在現代電源技術中，不同應用場合需要不同性能的電容器，不能混用、濫用、錯用，以盡可能消除不應出現的損壞，并保證產品性能。
