尖峰電流的形成

在數字電路中，數字電路輸出高電平時從電源拉出的電流 Ioh 和低電平輸出時灌入的電流 Iol 大小通常不同，一般 Iol＞Ioh。以 TTL 與非門為例，輸出電壓如右圖所示，理論上電源電流的波形如右圖，而實際的電源電流波形如右圖。從圖可以明顯看出，在輸出由低電平轉換到高電平時，電源電流會出現一個短暫且幅度很大的尖峰。尖峰電源電流的波形會因所用器件的類型和輸出端所接的電容負載不同而有所差異。

產生尖峰電流主要有兩個原因。其一，輸出級的 T3、T4 管在短時間內同時導通。在與非門由輸出低電平轉向高電平的過程中，輸入電壓的負跳變?cè)?T2 和 T3 的基極回路內產生很大的反向驅動電流。由于 T3 的飽和深度設計得比 T2 大，反向驅動電流將使 T2 首先脫離飽和而截止。T2 截止后，其集電極電位上升，使 T4 導通。然而此時 T3 還未脫離飽和，因此在極短的時間內 T3 和 T4 將同時導通，從而產生很大的 ic4，使電源電流形成尖峰電流。圖中的 R4 正是為了限制此尖峰電流而設計。低功耗型 TTL 門電路中的 R4 較大，因此其尖峰電流較小。當輸入電壓由低電平變?yōu)楦唠娖綍r(shí)，與非門輸出電平由高變低，這時 T3、T4 也可能同時導通。但當 T3 開始進入導通時，T4 處于放大狀態，兩管的集 - 射間電壓較大，故所產生的尖峰電流較小，對電源電流產生的影響相對較小。其二，負載電容的影響也是產生尖峰電流的一個重要因素。與非門輸出端實際上存在負載電容 CL，當門的輸出由低轉換到高時，電源電壓由 T4 對電容 CL 充電，因此形成尖峰電流。當與非門的輸出由高電平轉換到低電平時，電容 CL 通過 T3 放電。此時放電電流不通過電源，故 CL 的放電電流對電源電流無影響。

尖峰電流的抑制方法

為了確保芯片的穩定運行，抑制尖峰電流是必不可少的。常見的抑制方法有以下幾種。首先，在電路板布線上采取措施，使信號線的雜散電容降到。合理的布線可以減少信號之間的干擾，降低雜散電容對電路的影響。其次，設法降低供電電源的內阻，使尖峰電流不至于引起過大的電源電壓波動。穩定的電源電壓對于芯片的正常工作至關重要。通常的作法是使用去耦電容來濾波，一般是在電路板的電源入口處放一個 1uF - 10uF 的去耦電容，用于濾除低頻噪聲；在電路板內的每一個有源器件的電源和地之間放置一個 0.01uF - 0.1uF 的去耦電容（高頻濾波電容），用于濾除高頻噪聲。需要注意的是，濾波的目的是要濾除疊加在電源上的交流干擾，但并不是使用的電容容量越大越好。因?yàn)閷?shí)際的電容并不是理想電容，不具備理想電容的所有特性。去耦電容的選取可按 C = 1/F 計算，其中 F 為電路頻率，即 10MHz 取 0.1uF，100MHz 取 0.01uF。一般取 0.1 - 0.01uF 均可。

實際電容的特性

實際的電容由于存在寄生參數，可等效為串聯在電容上的電阻和電感，將其稱為等效串聯電阻（ESR）和等效串聯電感（ESL）。這樣，實際的電容就是一個串聯諧振電路，其諧振頻率為特定值。實際的電容在低于 Fr 的頻率呈現容性，而在高于 Fr 的頻率上則呈現感性，所以電容更象是一個帶阻濾波器。例如，10uF 的電解電容由于其 ESL 較大，F(xiàn)r 小于 1MHz，對于 50Hz 這樣的低頻噪聲有較好的濾波效果，對上百兆的高頻開關噪聲則沒有什么作用。電容的 ESR 和 ESL 是由電容的結構和所用的介質決定的，而不是電容量。通過使用更大容量的電容并不能提高抑制高頻干擾的能力，同類型的電容，在低于 Fr 的頻率下，大容量的比小容量的阻抗小，但如果頻率高于 Fr，ESL 決定了兩者的阻抗不會有什么區別。此外，電路板上使用過多的大容量電容對于濾除高頻干擾并沒有什么幫助，特別是使用高頻開關電源供電時。同時，大容量電容過多，增加了上電及熱插拔電路板時對電源的沖擊，容易引起如電源電壓下跌、電路板接插件打火、電路板內電壓上升慢等問題。

PCB 布局時去耦電容擺放

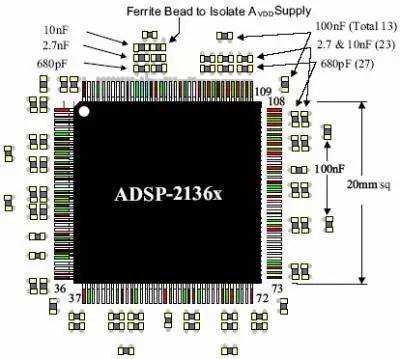

在 PCB 布局時，去耦電容的擺放位置至關重要。對于電容的安裝，首先要考慮安裝距離。容值的電容，有的諧振頻率，去耦半徑，因此放在靠近芯片的位置。容值稍大些的可以距離稍遠，外層放置容值的。但是，所有對該芯片去耦的電容都盡量靠近芯片。下面的圖 1 就是一個擺放位置的例子。本例中的電容等級大致遵循 10 倍等級關系。還有一點要注意，在放置時，均勻分布在芯片的四周，對每一個容值等級都要這樣。通常芯片在設計的時候就考慮到了電源和地引腳的排列位置，一般都是均勻分布在芯片的四個邊上的。因此，電壓擾動在芯片的四周都存在，去耦也必須對整個芯片所在區域均勻去耦。如果把圖中的 680pF 電容都放在芯片的上部，由于存在去耦半徑問題，那么就不能對芯片下部的電壓擾動很好的去耦。

電容的安裝

在安裝電容時，要從焊盤拉出一小段引出線，然后通過過孔和電源平面連接，接地端也是同樣。這樣流經電容的電流回路為：電源平面 -> 過孔 -> 引出線 -> 焊盤 -> 電容 -> 焊盤 -> 引出線 -> 過孔 -> 地平面。不同的安裝方法會產生不同的寄生電感。

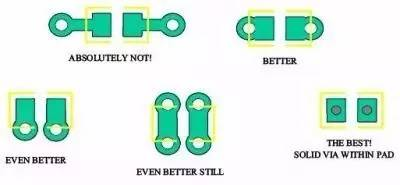

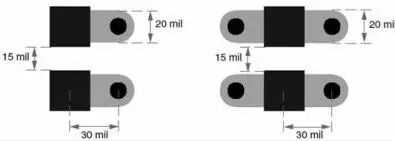

種方法從焊盤引出很長的引出線然后連接過孔，這會引入很大的寄生電感，一定要避免這樣做，這是糟糕的安裝方式。第二種方法在焊盤的兩個端點緊鄰焊盤打孔，比種方法回路面積小得多，寄生電感也較小，可以接受。第三種在焊盤側面打孔，進一步減小了回路面積，寄生電感比第二種更小，是比較好的方法。第四種在焊盤兩側都打孔，和第三種方法相比，相當于電容每一端都是通過過孔的并聯接入電源平面和地平面，比第三種寄生電感更小，只要空間允許，盡量用這種方法。一種方法在焊盤上直接打孔，寄生電感，但是焊接時可能會出現問題，是否使用要看加工能力和方式。推薦使用第三種和第四種方法。需要強調一點：有些工程師為了節省空間，有時讓多個電容使用公共過孔，任何情況下都不要這樣做。想辦法優化電容組合的設計，減少電容數量。由于印制線越寬，電感越小，從焊盤到過孔的引出線盡量加寬，如果可能，盡量和焊盤寬度相同。這樣即使是 0402 封裝的電容，也可以使用 20mil 寬的引出線。引出線和過孔安裝如圖 4 所示，注意圖中的各種尺寸。
