FPGA器件配置流程
出處:tiger_king 發布于:2008-09-16 15:01:27
Xilinx的FPGA器件配置流程共有4個階段,每個階段分別執行不同的命令和操作。這4個階段分別為配置存儲器清除、初始化、裝入配置數據和啟動器件,下面以Spartan-3的加載為例說明這個過程。
(1)配置存儲器清除階段(如圖1所示)
在該流程中,檢測VCCINT是否大于1V,輔助電源rCCAUX是否大于2V,BANK4(VCCO_4)的電源電壓是否大于1V。所有的非配置引腳,即用戶輸入/輸出引腳被上拉(與HSWAP_EN的狀態有關),INIT_B初始化狀態信號,DONE將信號置為低(Low)清除FPGA內部的存儲器。檢測PROG_B引腳是否由低電平變成高電平,若為高電平,再清除存儲器并進入下一階段。
(2)初始化階段(如圖2所示)
在該階段中首先釋放INIT_B信號腳,如果外部仍然將該腳置低,將進入延遲和循環測試,直到INIT_B信號腳為高時止。根據設置的模式,采樣模式設置引腳進入不同的配置狀態。這些工作完成后,進入下一階段。
(3)裝入配置數據階段(如圖3所示)
在該階段裝入數據,每個時鐘配置一位或一個字節,并進行循環冗余碼( CRC)校驗。如果出錯,將INIT B引腳強行置低,并終止配置流程;如果檢測通過,將進入一個流程階段。
(4)啟動器件階段(如圖4所示)
啟動器件階段的默認執行順序為首先釋放DONE引腳,利用外部所連接的上拉電阻使該信號呈現高電平:其次使能所有的輸入/輸出(LO)引腳,即保持設計所定義的信號狀態,然后分別釋放全局寫使能信號(GWE)和全局復位信號(GSR),這些信號的處理順序可以通過參數設置來改變。這些主作完成之后,器件將進入的工作狀態。
圖1 配置存儲器清除階段流程
圖2 初始化階段流程

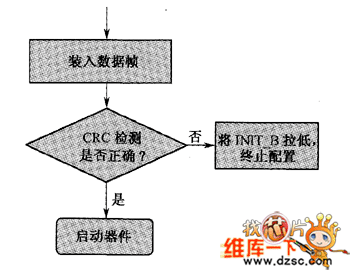

圖3 裝入配置數據階段流程
圖4 啟動器件階段流程
