NE556雙時基電路構成的非接觸式電容傳感器

摘要:通過介紹ne556雙時基集成電路構成的非接觸式電容傳感器電路的工作原理、安裝方法、調試和防干擾措施及工作特點,使此技術應用到工業生產中的物體位置的檢測和控制。由于該傳感器使用了參考電容與工作電容,它們的結構相似,并且安裝在相似位置,處于相同的工作環境,所以該傳感器具有不怕灰塵、潮濕、高溫等特點。調試后,不需維護,具有工作可靠、抗干擾能力強、成本較低等特點,適合于工況較差的礦山、冶金等行業中。 關鍵詞:電容;傳感器;時基電路0引言 在工業生產過程中,經常需要對物體的位置進行檢測與控制,如自動生產線上的各種位置控制、行車的位置控制等,均離不開位置的檢測。人們希望位置檢測是非接觸的,當被測物體是導體時,用電容檢測位置是一種較好的非接觸式檢測方法。1 ne556構成的非接觸式電容傳感器的原理1.1 傳感器的整體組成方框圖 傳感器的組成如圖1所示。其中cx為工作電容器,是由兩塊金屬板電極構成的平行板檢測電容,將它安裝在金屬導體要通過的線路的某一位置上,由它感受接近它的金屬導電物體,當有金屬導體靠近它時,其電容量將會增大。cref為一參考電容器,它的結

用于測試數字IC的探測系統

可以用于測試dip數字ic，如門、觸發器和計數器，它使用一個帶三端跳線的插座，將每個引腳連接到邏輯高、邏輯低、5v或地上。三個按鍵開關、兩只雙色led和兩個探頭尖裝在一個塑料圓筒中，例如空的20g或更大的膠棒管。發生器的探頭尖勾在測試設備的跳線端子上，并裝有一個彈簧，就像伸縮式圓珠筆一樣靈活，并且邏輯探頭尖能夠移到待測器件的輸出端。兩個按鍵開關用于設定發生器高輸出或低輸出的靜態狀態。第三個開關提供短的單脈沖，使輸出到相反狀態。如果該開關按壓時間長于2s，則輸出端產生一個脈沖串。 ic1a為ne556，它是2s的單穩電路，觸發一個由門g1、電阻r1和電容c1組成的1ms脈沖發生器電路(圖1a)。g4是電路的緩沖。單穩電路的輸出亦通過g2和g3，屏蔽非穩態元件ic1b的輸出，ic1b是提供脈沖串的一只ne556。為防止在開關s1未按下時有雜散脈沖達到輸出探頭a，通過晶體管q1在復位端pin4上施加一個低電壓，使ic1b保持在未激活狀態，q1偏置的0.68μf電容做進一步保護。 圖1，本電路同時兼有模擬與數字功能。探頭a是脈沖發生器探頭，探頭b是邏輯探頭。在電源與地之間應接一個1

聲控式防盜報警器 (一)

約2min)后,單穩態觸發器電路翻轉，恢復為穩態，ic1的3腳由高電平變?yōu)榈碗娖?，多諧振蕩器停振，bl停止發聲，報警器又進入警戒狀態。 調整rp的阻值，可改變聲控的靈敏度。 元器件選擇 r1~r6選用1/4w金屬膜電阻器或碳膜電阻器。 rp選用wsw型實心可變電阻器。 c1、c3和c5均選用耐壓值為16v以上的鋁電解電容器;c2和c4均選用耐壓值為5ov的鋁電解電容器。 vf選用3d02或3d04型場效應晶體管。 ic1和ic2選用ne555或μa555型時基集成電路，也可以用一只ne556雙時基集成電路來代替。 bl選用0.5w、8ω 的電φ動式揚聲器。 bc選用φ27mm的高靈敏度壓電陶瓷蜂鳴片。為擴大防盜范圍，可用多只蜂鳴片并聯使用。 來源:零八我的愛

振動式防盜報警器 (一)

受力時，將在ic的6腳產生一個觸發脈沖，使單穩態觸發器翻轉，由穩態變?yōu)闀簯B(tài)，ic的5腳輸出高電平脈沖，使高頻振蕩器振蕩工作，從ic的9腳輸出頻率為2khz的高頻調制信號，驅動ha發出音頻報警聲。 與此同時，c1經ic的1腳內電路快速放電后，又通過r4緩慢充電，當c1充電至一定值時，單穩態觸發器翻轉（由暫態恢復為穩態)，使高頻振蕩器停振，ha停止發聲。 元器件選擇 r1~r6選用1/4w或1/8w金屬膜電阻器。 c1選用耐壓值為16v的鋁電解電容器;c2和c3均選用獨石電容器。 ic選用ne556或cd7556型雙時基集成電路。 振動傳感器b由壓電陶瓷片、黃銅片和螺桿等構成;將φ27mm的壓電陶瓷片圓定在一圓形黃銅片中央，在黃銅片右部固定一只1.5cm長的細螺桿，螺桿頂部裝兩只螺母，以增強振蕩傳感器軸向的傳感靈敏度。 ha選用帶助聲腔的壓電陶瓷蜂鳴器或微型電磁式蜂鳴器。 來源:零八我的愛

振動式防盜報警器 (四)

報警器處于警戒狀態。 當有盜情發生、bc檢測到盜賊行竊時產生的振動聲響時，在r3兩端將產生一個觸發電壓，使受控超低頻振蕩器和自激振蕩器振蕩工作，受控超低頻振蕩器產生的5hz超低頻振蕩信號對自激振蕩器產生的自激振蕩信號進行調制，驅動ha發出報警聲。 振動聲音消失后，受控超低頻振蕩器和自激振蕩器在工作lmin后停振，ha停止發聲，報警器又進入警戒狀態。 元器件選擇 r1~r6選用1/8w金屬膜電阻器或碳膜電阻器。 cl選用耐壓值為16的鋁電解電容器;c2和c3均選用獨石電容器。 ic選用ne556或icm7556型雙時基集成電路。 bc選用φ27mm的壓電式陶瓷蜂鳴片。 ha選用帶助聲腔的壓電式蜂鳴器或電磁蜂鳴器。 來源:零八我的愛

電路引腳及主要特性NE556 雙定時器

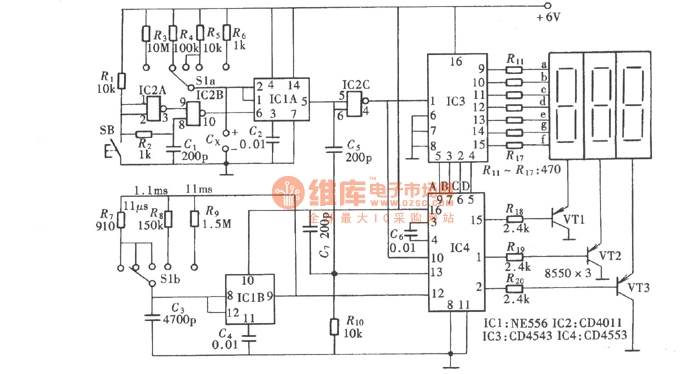

如圖所示的三位數字電容表由基準脈沖發生器、門控電賂與啟動控制電路、控制閘門和計數和譯碼顯示器構成。

NE556構成的發電機啟動蓄電池的全自動監控電路圖

　　本電路為發電機啟動蓄電池的全自動監控電路，可對蓄電池電壓狀態進行連續檢測。當蓄電池放電到規定的電壓，能自動停止充電；當蓄電池需要充電而又未接上充電電源時，能自動識別并發出音響信號，提醒操作人員接上電源。此外，還具有“自動...

由NE556、CD40110組成的倒計時數顯定時器電路圖

      數字顯示式倒計數定時器能夠使人們隨時看到剩余定時時間的多少，這對某些應用具有一定的實用價值。如圖為一位數的數字顯示式定時電路，其結構簡單，易于制作，而且時基單位可調(即既可以秒為時基單位，又可以分為...

NE556, SA556, SE556應用電路圖

NE556近期關注趨勢上升

ne556是雙單片定時電路和能夠產生精確的時間延誤或振蕩的高穩定控制器。在操作的時間延遲模式上，時間恰恰是由一個外部電阻和電容控制。作為一個振蕩器的穩定運行，自由運行頻率和占空比都精確地控制在兩個外部電阻器和一個電容器里。該電路可能會觸發和復位下降沿波形。近一周，商家對ne556的報價區間在1元-1.5元；對于ti品牌的產品，商家的報價在2元左右。近期該型號的關注趨勢也在上升。 制造商：fairchild semiconductor 類別：通用雙極雙定時器 特性：1.低關斷時間 2.最高工作頻率大于500khz 3.時間從微秒到小時 4.工作在非穩態和單穩態模式 5.占空比可調 6.ttl兼容 7.溫度穩定性：0.005% per °c 類型：standard封裝/箱體：pdip-14內部定時器 數量：dual 電源電壓（最大值）：16 v 電源電壓（最小值）：4.5 v 最大功率耗散：600 mw 最大工作溫度：70 °c 最小工作溫度：0°c 安裝風格：through hole

JD-6型電動機綜合保護器原理與故障檢修電路圖

相異常時．保護器可在2秒內將電動機與電源斷開。電動機運行電流超過設定的過載臨界電流值或出現接近短路的異常大電流時，保護器按照反時限特性(過載倍數大，動作時限短；過載倍數小，動作時限長)進入保護延時狀態，延時結束則通過交流接觸器斷開電動機電源，保護電動機的安全。 一、工作原理 jd一6型電動機綜合保護器的電氣原理圖見圖l，與電動機的配合接線見圖2。圖l中，變壓器t二次側的15v電壓，經二極管(dl～d4)橋式整流、電容器cl濾波后，得到15v左右的直流電壓作為保護器的工作電源。雙時基電路(ne556)是主控芯片。電動機運行時，串接在電動機主回路的電流互感器1ta。3ta用來檢測電動機的運行電流。其中1ta二次側的電流信號，經d5半波整流、c2濾波以及r1限流，使三極管vl處于導通狀態。同理，2ta、3ta的電流信號也使三極管v2和v3分別導通。 1．缺相保護 電動機的缺相保護由ne556的一個時基電路即⑧腳一13腳內外電路實施。電動機啟動運行后．電流互感器1ta-3ta的一、二次回路均有電流，三極管v1-v3均導通，電容器cl正極的15v電壓經三極管vl、v2、v3和電阻r12到地(此時

通信設備電源自動充、供電電路圖

電話總機電源自動供電電路如圖所示。 通信設備電源自動充、供電電路 電路工作原理：圖為兩組蓄電池全自動充電控制電路。電路的核心器件ic是一塊由兩個555時基電路組成的雙時基集成電路ne556。它的第一個地基電路和r1、rp1、r2、rp2、g1～c3、vd1、k1組成a組蓄電池電壓檢測控制電路；它的第二個時基電路和r3、rp3、r4、rp4、c4～c6、vd2、k2組成b組蓄電池電壓檢測控制電路。三端穩壓集成電路cw78l2將24v蓄電池電壓變成12v穩定的直流電壓后，一路給ne556提供工作電源和ne556內部比較器提供穩定的基準電壓；一路給供電自動切換電路[見圖］提供12v工作電源。由于a、b兩組蓄電池的電壓檢測控制電路和工作原理完全相同，下面以a組電路為例介紹其工作過程。 當蓄電池供電電壓降為下限規定值22v左右時，其低電壓值信號經r1、rp1檢測，輸人到ne556的第6腳，第一個時基電路被觸發置位，第5腳輸出高電平，繼電器k1吸合，觸點k1-1、k1-2閉合，接通a組充電設備電源，使a組蓄電池開始充電。當蓄電池電壓充到允許的上限電壓值時信號經r2、rp2檢測，

NE556組成觸摸調光燈電路

（1）ne556與fx556、lm556、ua556等一些雙極雙時基集成電路引腳功能一樣，主要電參數相近，因此，在許多的一些實用電路中可以互相借鑒。另外，還有cmos型的雙時基集成電路，例如ch7556、icm7556等。其中，雙極型的統稱為556，cmos型的統稱為7556。在許多實用電路中556系列與7556系列可以代換使用?；倦娐方Y(jié)構與外接件基本可以不用改動，因此變通性強。 （2）ne556在許多實用電路中可以應用，但其基本上是起動“時基”以及“時基”引申帶來的一些功能。 該電路可以實現燈光的亮度由暗變亮（開燈后），由亮變暗（關燈后）。利用觸摸片等元器件實現觸摸可控，因此除了觸摸片外，還需要外加一觸控電路（可選擇sk－ii集成電路）。另外，因亮變暗，暗變亮是一種延遲性的通斷，因此需要選擇一定的“延遲”電路，因此，時基集成電路ne556可以采用。另外，燈的控制一般是通過晶閘管與燈的直接連接，實現對燈回路的通斷控制。實質上晶閘管與燈組成燈控主電路，觸摸片＋觸控電路＋時基集成電路ne556等元器件組成次級電路（即控制電路）。

NE556彩顯信號源電路

分析電路之前，了解一下電路的實用性。由于顯示器與主機共同構成計算機。而顯示器的控制、信號傳輸均由主機輸入而得。而維修顯示器時有時需要聯機檢測或者查看，因此帶來一些麻煩。如果按上圖設計制作一信號源電路即可解決這個問題。 根據顯示器d－subl5針插口的信號：hsync、vsync、b、g、r、gnd。因此，實用電路中要提供這幾種信號。為實現hsync，利用ic101－a ne556構成的時基電路產生。其中r107、r108、c103、vd107、vd108共同組成占空比可設置調整的脈沖振蕩電路。本圖可產生的行同步脈沖信號為：負極性、31．47khz。同理，利用iclol－b ne556構成的時基電路產生vsync信號。r109、r110、vdl09、vd110構成脈沖振蕩電路，ne556集成電路5腳、9腳信號經隔離二極管、耦合到vt101進行混頻放大，經r106、s103或s102或s101到d－sub15中提供b、g、r信號。

音響發生器電路圖

如圖所示是由單八路模擬開關cd4051以及雙時基電路ne556等組成的音響發生器電路，該電路可應用于定時報警器或電子玩具發聲當中。 音響發生電路 在電路圖中，ne556的左半部分（1～6腳）與r1、r3、c1組成超低頻振蕩器（振蕩器l），用來產生頻率為2hz的振蕩信號，ne556的右半部分（7～14腳）與r2、r4、c5組成了音響振蕩器（振蕩器2）。 當2hz的振蕩脈沖加至cd4051的i／o端時，其地址控制端a、b的狀態控制該開關中的選通通道。當a、b為“0”“0”狀態時，振蕩器1產生的2hz輸出傳輸?shù)揭繇懻袷幤髦校l(fā)出雙音頻的音響信號。當a、b為“0”“1”狀態時，振蕩器1產生的2hz輸出加至振蕩器2的復位端，使它產生斷續振蕩，揚聲器發出間歇的音響。當a、b為“1”“0”狀態時，振蕩器1產生的脈沖信號不能控制振蕩器2，揚聲器發出單音調。當a、b為“1”“1”狀態時，振蕩器1產生的2hz輸出直接與音頻振蕩器的電容相連，揚聲器上產生短促的節拍聲。 來源:zhen001

再不看我可哭了??！~~

很容易實現 原理我就不多說了，所有的信號都用同一個基頻即450hz（由1/2個ne556產生），然后用另外的一個震蕩頻率，也就是用ne556產生的節拍信號去控制模擬開關4053的通斷，當然也可以用單片機更容易實現，找孫兆鋒，他有很形象的原理圖，你肯定能看懂。

555輸出能連接12個D觸發器的CP嗎？

555輸出能連接12個d觸發器的cp嗎？555（ne556）的一個輸出腳（3）能連接12個d觸發器（4013）的cp端嗎？要知道ne556的電流輸出有多大？4013的cp端需要多少電流能工作？均在5伏的條件下

不知道NE556怎么用，誰幫幫我啊

不知道ne556怎么用，誰幫幫我啊忘了555定時器怎么用了.我用它產生多路脈沖，把一路分為兩路（有相位差）后面的d觸發器有現成的電路，就是不知道ne556怎么連線誰能給我個圖嗎？
