液晶顯示器高壓板芯片級維修與代換（下）

液晶顯示器，開機圖像基本正常，屏幕中間有不明顯的垂直亮帶，有時輕有時重，有時基本消失。 分析與檢修：根據維修經驗，這種現象大都是液晶面板損壞引起。更換同型號液晶面板后，故障排除。 [例17] 三星173s 液晶顯示器，開機“花屏”，無圖像。 分析與檢修：測量lvds 接口vcc 電壓5 v 正常，換2023l 通用驅動板試驗，故障依舊。 檢查液晶面板屏顯基板dc／dc 變換器工作正常，確定液晶面板驅動電路有故障。更換同型號液晶面板后，故障排除。 [例18] aoc lm500 液晶顯示器，“白屏”。 分析與檢修：通電開機，發現屏幕為“白屏”，分析此故障為液晶屏沒有工作所致。檢查液晶面板的+5 v供電及行、場信號，發現沒有+5 v 供電，檢查電路為驅動板+5 v 供電電感開路。更換后，故障排除。 （ 完）

液晶面板維修代換實例

【例1】 三星151s液晶顯示器，開機圖像基本正常，屏幕中間有不明顯的垂直亮帶，有時輕有時重，有時基本消失。 分析與檢修：根據維修經驗，這種現象大都是液晶面板損壞引起。更換同型號液晶面板后。故障排除。 【例2】 三星 173s液晶顯示器，開機花屏，無圖像。 分析與檢修：測量lvds接口voc電壓5v正常，換2023l通用驅動板試驗，故障依舊。檢查液晶面板屏顯基板dc／dc變換器工作正常，確定液晶面板驅動電路有故障，更換同型號液晶面板后故障排除。 【例3】 aoc lm500液晶顯示器，白屏。 分析與檢修：通電開機，發現屏幕為白屏，分析此故障為液晶屏沒有工作所致。檢查液晶面板的＋5v供電及行、場信號，發現沒有＋5v供電，檢查電路為驅動板＋5v供電電感開路，更換后故障排除。 【例4】 dell 1702fp液晶顯示器（三星代工，帶dvi接口），通電電源指示燈紅、綠交替閃動，vga和dvi口指示燈交替閃動，開關失靈，黑屏。 分析與檢修：拆下液晶面板屏線，發現指示燈不再閃動，更換面板后，故障排除。 【例5】 奇美 m170e1液晶顯示器，白屏。 分析與檢修：用通用驅動板點屏出現白屏

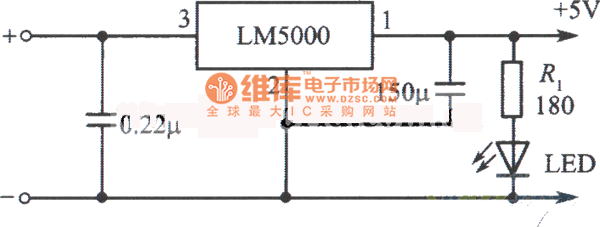

LM5000集成穩壓器構成的3A穩壓電源電路（給TTL集成電路供電）

LM5000集成穩壓器構成的3A穩壓電源電路（給TTL集成電路供電）電路圖

引言

　　LM5007降壓穩壓器的工作方式不同于其它傳統的控制方式，例如固定頻率電流模式、固定導通時間電壓模式、可變導通時間模式和可變關斷時間模式。LM5007的固定頻率遲滯控制方...
