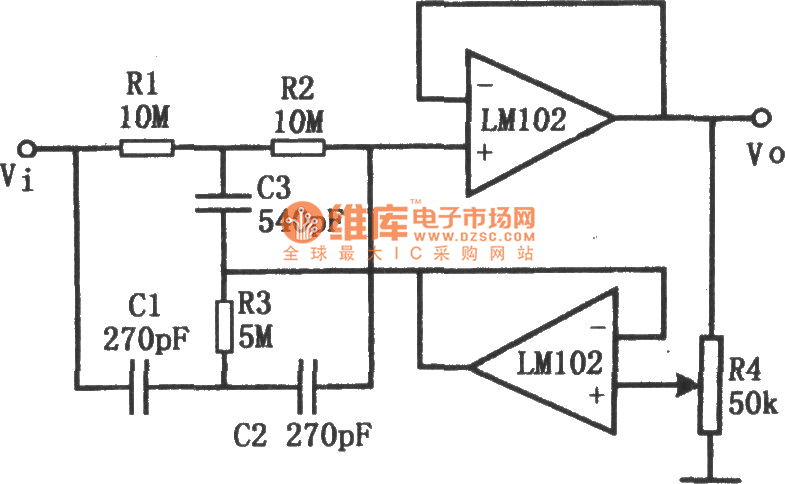

高Q值陷波濾波器(LM102)電路圖

　　如圖所示為高Q值陷波濾波電路。因為雙T網絡濾波器只有在離諧振頻率f0較遠時才能達到較好的衰減特性，所以濾波器的...
有源高通濾波器(LM102)電路圖

　　如圖所示為有源低通濾波電路。該電路的截止頻率fc=100Hz。電路中，R1與R2之比和C1與C2之比可以是各種值。該電路采...

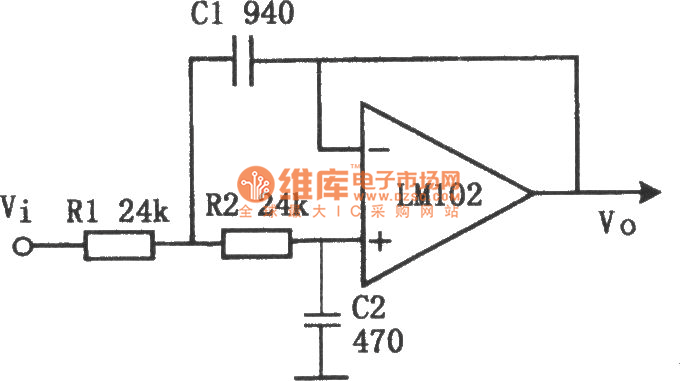

有源低通濾波器(LM102)電路圖

　　如圖所示為有源低通濾波電路。該電路的截止頻率fc=10kHz。電路中，R1與R2之比和C1與C2之比可以是各種值。該電路采用...

DTL-TTL可控緩沖模擬開關電路
該模擬開關靠2n4860結型場效應管實現其25ω和低泄露的功能。lm102的功能是作為一個電壓緩沖器。該電路經過改裝可成為一個雙跡示波斬波器。ds7800單片集成電路通過dtl/ttl邏輯電平可提供足夠的轉換驅動。來源:zhenglili
高Q值陷波濾波器(LM102)電路圖
濾波電路。因為雙t網絡濾波器只有在離諧振頻率f0較遠時才能達到較好的衰減特性，所以濾波器的q值不高。如果濾波器的輸出信號通過一個增益為1的電壓輸出器輸出，并反饋到雙t網絡形成自舉，則輸入信號衰減0.3左右時的q值為50以上。圖中下面的運放構成電壓跟隨器，電位器r4可連續(xù)地改變電路q值(從0.3變到50)，而陷波頻率為：f0=1/2πr1c1為了防止陷波頻率f0漂移，要求使用鍍銀云母電容或碳酸鹽電容和金屬膜電阻。如果要求得到60db的衰減量，就必須要求電阻誤差小于0.1％，電容誤差小于1％。為了使lm102穩(wěn)定地工作，應加0.0lμf電容對電源濾波。該電路如果加入一個倒相放大器，則可形成負反饋，電路變成帶通濾波器。來源:university
高Q值陷波濾波器
a顯示了雙t網絡連接一個lm102形成一個高q，60赫茲的陷波濾波器。r3和c3交界處，其中t通常連接到地面，并且自舉到跟隨器輸出，因為跟隨器輸出是一個非常低的阻抗，陷波的深度和頻率都不會改變。來源:zhengpingping
模擬電子基本電路集35/90
相關元件pdf下載：lm107 lm102 lm101a
高Q值陷波器
圖示為雙“t”型網絡，通過連接到lm102構成高q值，60hz的陷波濾波器。r3和c3的連接點通常接地，再引導到跟隨器輸出。由于跟隨器輸出阻抗非常低，不論是陷波的深度還是頻率都不會改變。來源:zhengwei
