遙控車電路改進討論,請各位仁兄前來加盟 22 |
| 作者：狂崽 欄目：電路欣賞 |
大家好: 小弟剛從事遙控玩具車工程行業不久,對這方面還不夠深入了解,請各位前來指點迷津,大家相互學習,大家看看下面的基本電路,分析一下它的優缺點,應該怎樣改進,如果有更好的電路,請傳上來學習一下,請大家?guī)兔Π堰@條信息頂下去.
|
| 2樓： | >>參與討論 |
| 作者： 狂崽 于 2006/10/31 11:53:00 發布：
大家交流啊 |
|
| 3樓： | >>參與討論 |
| 作者： 狂崽 于 2006/10/31 13:50:00 發布：

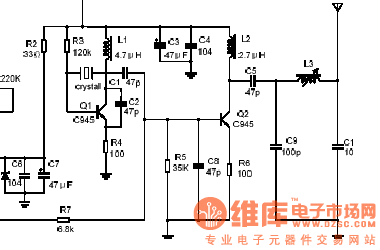

這是高頻部分 由于圖太大,傳不上來,我把IC部分給截了 |
|
| 4樓： | >>參與討論 |
| 作者： hhseng 于 2006/10/31 19:57:00 發布：
減小成本 遙控玩具車一般要求不會太遠，減小成本，用一粒管就可以了。 |
|
| 5樓： | >>參與討論 |
| 作者： 狂崽 于 2006/11/1 11:39:00 發布：
一粒管 請問怎么減少啊,Q1可能是用于載波,Q2可能是用于信號放大的 |
|
| 6樓： | >>參與討論 |
| 作者： davidli88 于 2006/11/1 19:28:00 發布：
晶體穩頻是批量生產減化調試的手段 這是ASK調制，兩個三極管是保證頻率穩定的基本條件，如果用FSK調制，則可用單管。 |
|
| 7樓： | >>參與討論 |
| 作者： hhseng 于 2006/11/2 12:40:00 發布：
同意davidli88調制方式 同意davidli88調制方式，用一粒9018就可以做到50米，對於玩具來講己經足夠。 |
|
| 8樓： | >>參與討論 |
| 作者： 狂崽 于 2006/11/2 15:05:00 發布：
請問 hhseng 用一粒9018 怎么接啊 |
|
| 9樓： | >>參與討論 |
| 作者： 狂崽 于 2007/1/16 17:16:00 發布：
謝謝hhseng， 謝謝hhseng， 你圖上的TX和RX是怎么回事啊，你哪個可以接受也可以發射嗎 |
|
|
|
