單片機控制電磁閥電路問題 |
| 作者：hzcoffee 欄目：電路欣賞 |

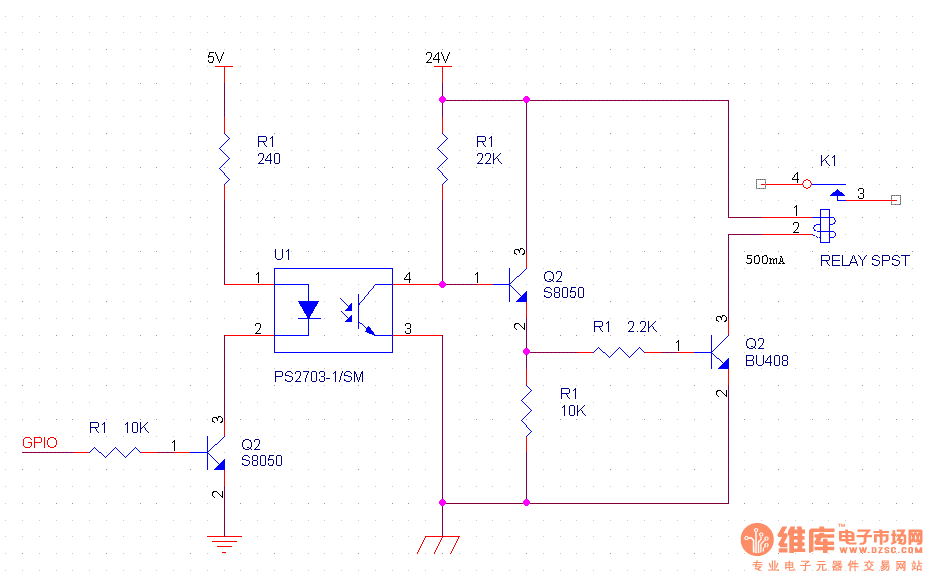

我是搞軟件的,現在需要控制一個24V電磁閥,如圖電路可以嗎.電磁閥電流需要500MA 現在調試過程中問題是,接24V的S8050在不接B極的電壓也為13.5V,郁悶啊.NPN不應該截止的嗎? 謝謝大家
|
| 2樓： | >>參與討論 |
| 作者： gyc198215 于 2007/1/12 10:33:00 發布：
hehe 那個不接呀 沒明白 這個電路光耦導通時，斷電器動作吧 |
|
| 3樓： | >>參與討論 |
| 作者： hzcoffee 于 2007/1/12 11:11:00 發布：
update update
|
|
| 4樓： | >>參與討論 |
| 作者： junqiu123 于 2007/1/13 12:55:00 發布：
同問 我也覺得S8050會截止啊 |
|
| 5樓： | >>參與討論 |
| 作者： xlander 于 2007/1/13 16:03:00 發布：
搞得太復雜了 1，繼電器線圈沒有限流 2，q1,q2可以合并 |
|
| 6樓： | >>參與討論 |
| 作者： 狂崽 于 2007/1/13 16:07:00 發布：
接24V的S8050在不接B極的電壓也為13.5V 接24V的S8050在不接B極的電壓也為13.5V,請說明白點,看不懂,什么不接B極 |
|
| 7樓： | >>參與討論 |
| 作者： gzyong01 于 2007/1/15 20:53:00 發布：
我覺得 我也不是很明白 我覺得 這個電路光耦沒有到導通時，斷電器動作吧 |
|
| 8樓： | >>參與討論 |
| 作者： adminic 于 2007/1/15 22:18:00 發布：
Q3導通,那么Q2截止,反之亦然 |
|
| 9樓： | >>參與討論 |
| 作者： JWWHY 于 2007/1/16 8:39:00 發布：
你的電路光偶不導通的時候，Q1能可靠的截止嗎 1. 你的電路光偶不導通的時候，Q1能可靠的截止嗎 2. 建議 Q1換成PNP管看看吧 再基極串一電阻 |
|
| 10樓： | >>參與討論 |
| 作者： 被磁化的鐵 于 2007/1/16 10:03:00 發布：
_ 光耦截至,繼電器吸合. |
|
|
|
