怎么樣做一個過流保護電路？？ |
| 作者：icpai 欄目：電路欣賞 |
做了一個要求為輸出電流最大為500MA的電源，怎么一個過流保護電路？？ * - 本貼最后修改時間：2006-11-10 23:06:54 修改者：icpai |
| 2樓： | >>參與討論 |
| 作者： mohanwei 于 2006/11/11 9:32:00 發布：
要求關斷還是限流？ 需要自恢復么？ 還有響應時間？ |
|
| 3樓： | >>參與討論 |
| 作者： icpai 于 2006/11/11 22:21:00 發布：
需要限流就可以了 對自恢復、響應時間不做要求 |
|
| 4樓： | >>參與討論 |
| 作者： 楊清鑫 于 2006/11/12 10:26:00 發布：
加個限流電阻可不可以？ |
|
| 5樓： | >>參與討論 |
| 作者： mohanwei 于 2006/11/13 13:08:00 發布：

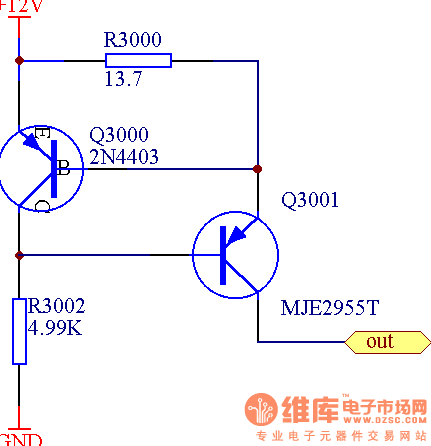

這里有一個實際產品中的電路 具體參數你要根據三極管的放大倍數和限流值自己再算一下（什么都給你做好，對你不好^_^）
|
|
| 6樓： | >>參與討論 |
| 作者： AIRWILL 于 2006/11/13 13:59:00 發布：
mohanwei 的電路可以實現限流功能 但要說保護, 如果被保護電路的工作允許電流比較大. MJE 的散熱很成問題! 再說, 這個保護電路的保護點誤差很大, 溫度特性大, 所以要求余量比較大 粗糙了些, 希望能看到更精致的電路 |
|
| 7樓： | >>參與討論 |
| 作者： mohanwei 于 2006/11/13 15:07:00 發布：
其實電流大了，最好還是用運放來做電流取樣 這樣取樣電阻可以用小阻值的精密錳銅電阻，以消除掉電阻溫升的影響。 如果輸入電壓固定了，限流電路的功耗是不可避免的。所以，最好還是想辦法在過流的時候先將輸入電壓降低下來……^_^ |
|
| 8樓： | >>參與討論 |
| 作者： jorhwa 于 2006/11/28 22:59:00 發布：
有沒有限壓和關斷的電路 求教各位MASTER: 有沒有限壓和關斷的電路,我需要將高于+5V的電壓就斷開或控制在5V。我是用LM2576做為轉換5V電壓的。但實際使用中發覺LM2576一壞輸出電壓就直接變?yōu)闉檩斎攵说碾妷毫耍ń朴诙搪妨耍�。這樣就很容易損壞后端的電路。學弟急用。謝謝 |
|
| 9樓： | >>參與討論 |
| 作者： likee 于 2006/11/29 0:27:00 發布：
這是一個恒流電路。 |
|
| 10樓： | >>參與討論 |
| 作者： 電 于 2006/11/30 0:51:00 發布：
用TL431來做 使用TL431來做的話，過壓欠壓都可以檢測，限流也很好做，網絡上有這樣相關的資料，我就不單獨提供了 對于大電流，用康銅絲做好一些，阻值很小，溫度特性比較穩定，和低噪的運放一起檢測和控制比較好 |
|
| 11樓： | >>參與討論 |
| 作者： one16 于 2006/11/30 16:40:00 發布：
要是AC220V/10A電流用怎么樣的辦法昵？ |
|
| 12樓： | >>參與討論 |
| 作者： sky_520 于 2006/11/30 17:18:00 發布：
電阻取樣 用電阻取樣送運放比較，輸出制判斷就好了呀，但是要注意振蕩 |
|
| 13樓： | >>參與討論 |
| 作者： syy 于 2009/5/13 20:33:17 發布：
給AC220V/0.2A電路做過流保護用怎么樣的辦法昵 |
|
|
|
