電壓出來的不對，搞不懂？？？ |
| 作者：nbg1019 欄目：模擬技術 |

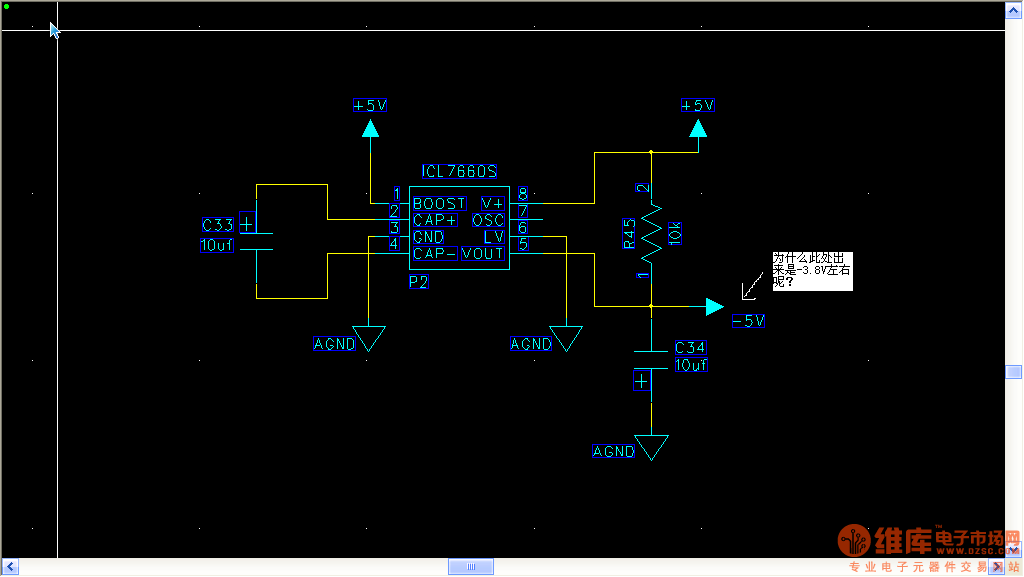

我是按芯片資料上說的搭的，可為什么出來的不是-5V，而是-3.8V左右呢？搞不懂！
|
| 2樓： | >>參與討論 |
| 作者： zgl7903 于 2006/10/11 20:20:00 發布：
把6腳對地的連線斷開看看 |
|
| 3樓： | >>參與討論 |
| 作者： 蔡一小碟 于 2006/10/11 20:31:00 發布：
電容太大 |
|
| 4樓： | >>參與討論 |
| 作者： thw 于 2006/10/12 1:32:00 發布：
電容沒焊反吧…… |
|
| 5樓： | >>參與討論 |
| 作者： iC921 于 2006/10/12 5:59:00 發布：
這種情況，最好給一下芯片datasheet的鏈接 |
|
| 6樓： | >>參與討論 |
| 作者： shyygy 于 2006/10/12 9:01:00 發布：
~~~~~~~~~~~~~ 檢查芯片和搭的電路,以及所用的元件有沒有誤. |
|
| 7樓： | >>參與討論 |
| 作者： cydnwl 于 2006/10/12 17:09:00 發布：
boost C33太大了。 |
|
| 8樓： | >>參與討論 |
| 作者： nbg1019 于 2006/10/12 19:02:00 發布：
我試了，還是不行！ 我是按資料上搭的啊，并且我也把6腳對地的連線斷開了，可還是出來電壓為-3.8V左右！我接的電容也是按資料上大小給的阿！
|
|
| 9樓： | >>參與討論 |
| 作者： 雁舞白沙 于 2006/10/12 20:06:00 發布：
VDD要大于5V吧? |
|
| 10樓： | >>參與討論 |
| 作者： nbg1019 于 2006/10/12 23:06:00 發布：
應該不會吧 資料上給的5v也可以�。� |
|
| 11樓： | >>參與討論 |
| 作者： dmz 于 2006/10/13 11:27:00 發布：
圖1為什么輸出腳接了只10K電阻到電源＋5V？ |
|
| 12樓： | >>參與討論 |
| 作者： 林魏 于 2006/10/13 14:11:00 發布：
我用過這個芯片 可能你的負載大了, |
|
| 13樓： | >>參與討論 |
| 作者： 林魏 于 2006/10/13 14:16:00 發布：
可能你的負載大了, 你再試試看 * - 本貼最后修改時間：2006-10-13 14:18:46 修改者：林魏 |
|
| 14樓： | >>參與討論 |
| 作者： nbg1019 于 2006/10/13 18:51:00 發布：
不行 我后面還沒接負載阿，10k的電阻我也去掉了，可還不行！ * - 本貼最后修改時間：2006-10-13 18:53:53 修改者：nbg1019 |
|
| 15樓： | >>參與討論 |
| 作者： zimeng 于 2006/10/13 19:41:00 發布：
上拉電阻是干什么用的？R45？ 把它去掉呢？ |
|
| 16樓： | >>參與討論 |
| 作者： 啊龍 于 2006/10/13 20:06:00 發布：
如果電容不好,出來的電壓低,輸出的電流小. 我見過進口電路板上都是固體鉭電容.換成鋁電解,電壓就低了. |
|
|
|
