內帶E2PROM的數字電位器電路
出處：zsusam 發布于：2008-01-06 00:00:00 | 2275 次閱讀
特點與工作原理圖
此主題相關圖片如下：
X9315W具有以下特點：
(1)低噪聲。
(2)內含E2PROM，可以記憶活動觸點的位置；
(3)分辨率為3%．觸點抽頭數為32個；
(4)活動觸點位置數據保持時間為100年；
(5)低功耗。

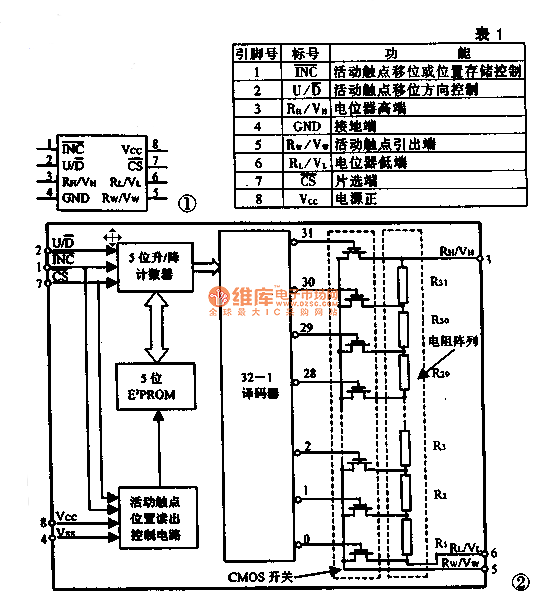

'X9315W的引腳排列如圖1所示，表1為其引腳功能。圖2為X9315W的內部框圖。'
圖2中開關的轉換采用了所謂“斷開前接通”的方法。也就是說，模擬活動觸點移動、兩個開關連續切換時，即將斷開的CMOS開關還沒有斷開．另一個CMOS仍開關已經接通。因此，在控制結束、活動觸點位置確定之前，RH／VH端與RL／VL端之間的阻值在瞬間會出現下降。
此主題相關圖片如下：
從存儲器中讀出，井自動地進行設定。表3為X9315W的主要電氣特性。
此主題相關圖片如下：
應用實例
圖3是使用模擬定時器IC(ICM7555)構成的非穩態多諧振蕩器電路，定時時間可以由微處理器通過數字電位器X9315W來進行設定。
此主題相關圖片如下：
