遠程傳感器發出的數據通過電源電網遠程傳輸

　　溫度范圍：00.0-99.9℃

　　設備用途：

　　該電路是為測量攝氏溫度，以轉換頻率發射傳感器的輸出電壓成正比的測量溫度部分。輸出頻率脈沖傳遞到220V電源。

　　接收器部分計數脈沖由電源來提供，并顯示在三個7段LED顯示。發射機接收器距離可達百米

　　警告！兩種電路連接到交流電電源,一定要注意安全!

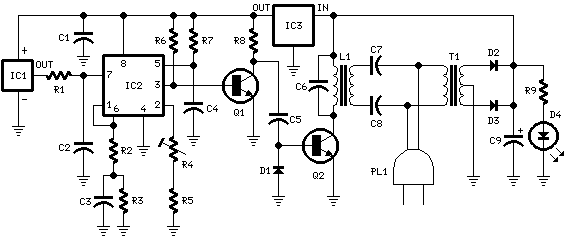

　　圖1 發送器線路圖

　　圖2 接收器電路原理圖

　　元器件清單

　　發射機部分：

　　R1，R3_______100K 1/4W電阻

　　R2___________47Ω 1/4W電阻

　　R4___________5K 1/2W金屬陶瓷微調

　　R5___________12K 1/4W電阻

　　R6___________10K 1/4W電阻

　　R7___________6K8 1/4W電阻

　　R8，R9_______1K 1/4W電阻

　　C1___________220nF 63V滌綸電容器

　　C2___________10nF 63V滌綸電容器

　　C3___________1μF63V滌綸電容器

　　C4,C6_______1nF 63V聚酯膜電容器

　　C5___________2n2 63V滌綸電容器

　　C7，C8_______47nF 400V聚酯膜電容器

　　C9___________1000μF25V的電解電容

　　D1__________1N4148 75V 150mA 二極管

　　D2，D3______1N4002 100V 1A二極管

　　D4__________5mm。紅色LED

　　IC1__________LM35線性溫度傳感器IC

　　IC2__________LM331電壓頻率轉換器IC

　　IC3__________78L06 6V 100mA 三端電壓調節器IC

　　Q1___________BC238 25V 100mA NPN晶體管

　　Q2___________BD139 80V 1.5A NPN三極管

　　L1___________初級（連接到Q2集電極）：100圈

　　次級：10圈

　　線徑：O.2mm 漆包線

　　T1___________220V 初級，次級12+12V的電源變壓器3VA

　　PL1__________電源插頭

　　接收器部分：

　　R1__________100K 1/4W電阻

　　R2____________1K 1/4W電阻

　　R3,R4,R6,R8___12K 1/4W電阻

　　R5___________47K 1/4W電阻

　　R15______470Ω 1/4W電阻

　　R16_________680Ω 1/4W電阻

　　C1，C2_________47nF 400V聚酯膜電容器

　　C3，C7_________1nF 63V聚酯膜電容器

　　C4_____________10nF 63V滌綸電容器

　　C5,C6,C10______220nF 63V聚酯膜電容器

　　C8_____________1000μF25V的電解電容

　　C9_____________100pF 63V陶瓷電容器

　　D1,D2,D5____1N4148 75V 150mA 二極管

　　D4,D4_______1N4002 100V 1A二極管

　　D6,D8_______共陰極7段LED顯示器

　　IC1__________4093四2輸入施密特與非門集成電路

　　IC2__________4518雙BCD碼計數器集成電路

　　IC3__________78L12 12V 100mA 三端電壓調節器IC

　　IC4__________4017十進制計數／分頻器解碼輸出10

　　IC5__________4553 3位十進制BCD碼計數器集成電路

　　IC6__________4511七段碼譯碼器/鎖存器/驅動器IC

　　Q1___________BC239C 25V 100mA NPN晶體管

　　Q2,Q4________BC327 45VN 800mA PNP晶體管

　　L1___________初級（連接到C1和C2）：10圈

　　次級：100圈

　　線徑：O.2mm 漆包線

　　T1___________220V 初級，次級12+12V 的電源變壓器3VA

　　PL1__________電源插頭
