一個簡易的微功率發射機場強儀電路圖

出處：VPYONG 發布于：2010-04-05 00:00:00 | 3017 次閱讀

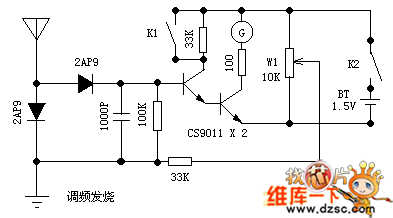

　　本電路是一個簡易場強儀，對于微功率的信號非常靈敏，由于本電路僅作相對場強比較，所以并沒有一個標準，但可以使你調試輕而易舉！你可以直接將探頭點測調制器的輸出端，更可以將探頭點測激勵級的輸出。

　　其中K1為增益選擇，K2為電源開關，W1靈敏度調節，本電路做好后放于鐵盒內，圖示的接地端接鐵盒。

　　
