要非接觸檢測電流時，如果是直流，使用具有霍爾元件的電流傳感器(數十kHz以下的交流也能檢測)，交流、高頻信號時使用的電流互感器(一般稱為CT)。

　　在圖1中，貫通鐵心的導線上流過的電流是從纏繞在鐵心上的線圈上獲得的。以50匝繞線的CT為例，2次電流是1次電流的1/50的輸出。此時，要把流過的電流(750)變換為電壓信號，則需負載電阻RL。如果RL＝50Ω，則1mA能夠變換為1mV。

　　圖1 由電流變壓器組成的交流電流－電壓變換

　　但是當CT上的線圈匝數N少時，所得的電感L變小，所以電流互感器的低頻截?cái)囝l率足變?yōu)椋?/P>

　　電感小時不能使用于低頻信號的變換。

　　例如，如果圓環鐵心FT-114-77上繞50匝線圈，則電感L約4mH、RL＝50Ω處的fc約為2kHz。圖2是測定RL＝50Ω時的低頻特性曲線。截?cái)囝l率約2.4kHz，在此以下的頻率處成為－6dB/oct下降的衰減特性。

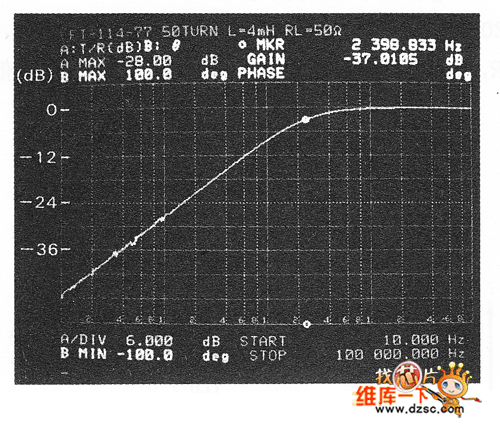

　　圖2 CT(L≈4mH)的負載電阻RL＝50Ω時的低頻特性

　　如果電感L一定，則改善低頻特性需減小負載電阻RL，但與此同時，輸出電壓υ也隨之減小。

　　圖3是在圖1的構成中，f＝1O0Hz時，流過100mAp-p，的方波電流時的輸人輸出波形。由于低頻特性不好，所有輸出變?yōu)槲⒎植ㄐ蔚男螤?，由此可知測定低頻信號時不能使用。

　　圖3 CT(L≈4mH)的負載電阻RL＝50Ω時的脈沖響應特性

　　但如果應用OP放大器的虛地短路原理，則在低頻域也能使用對此通過電流一電壓變換方法進行實驗。
