20W開關直流穩壓電源電路圖
出處：bg4alf 發布于：2009-10-18 00:00:00 | 5050 次閱讀

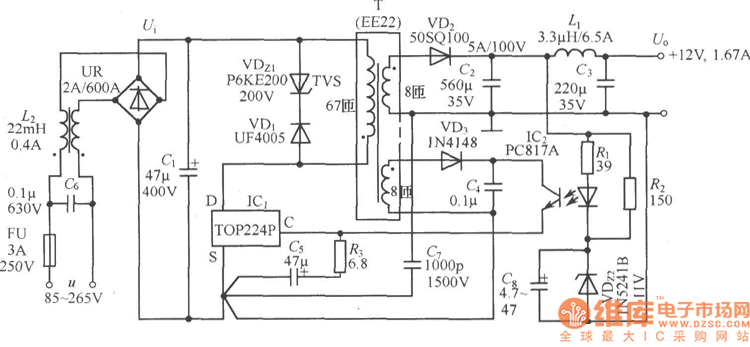

電路中使用兩片集成電路：TOP224P型三端單片開關電源(IC1)，PC817A型線性光耦合器(IC2)。交流電源經過UR和Cl整流濾波后產生直流高壓Ui，給高頻變壓器T的繞組供電。VDz1和VD1能將漏感產生的尖峰電壓鉗位到安全值，并能衰減振鈴電壓。VDz1采用反向擊穿電壓為200V的P6KE200型瞬態電壓抑制器，VDl選用1A／600V的UF4005型超快恢復二極管。二次繞組電壓通過V砬、C2、Ll和C3整流濾波，獲得12V輸出電壓Uo。Uo值是由VDz2穩定電壓Uz2、光耦中LED的正向壓降UF、R1上的壓降這三者之和來設定的。改變高頻變壓器的匝數比和VDz2的穩壓值，還可獲得其他輸出電壓值。R2和VDz2五還為12V輸出提供一個假負載，用以提高輕載時的負載調整率。反饋繞組電壓經VD3和C4整流濾波后，供給TOP224P所需偏壓。由R2和VDz2來調節控制端電流，通過改變輸出占空比達到穩壓目的。共模扼流圈L2能減小由繞組接D端的高壓開關波形所產生的共模泄漏電流。C7為保護電容，用于濾掉由、二次繞組耦合電容引起的干擾。C6可減小由繞組電流的基波與諧波所產生的差模泄漏電流。C5不僅能濾除加在控制端上的尖峰電流，而且決定自啟動頻率，它還與R1、R3一起對控制回路進行補償。 如下圖所示20W開關直流穩壓電源電路圖．
本電源主要技術指標如下：
交流輸人電壓范圍：u=85～265V；
輸入電網頻率：fLl=47～440Hz；
輸出電壓(Io=1.67A)：Uo=12V；
輸出電流：IOM=1.67A；
連續輸出功率：Po=20W(TA=25℃，或15W(TA=50℃)；
電壓調整率：η=78％；
輸出紋波電壓的值：±60mV；
工作溫度范圍：TA=0～50℃。
3次
