TA8122AN、TA8122AF單片收音集成電路圖
出處：hexiaoxiao 發布于：2009-09-20 00:00:00 | 11372 次閱讀
TA8122AN/AF是東芝公司推出的大規模收音專朋集成電路，在各種音響收音電路中應用較廣泛。例如汽車音響和家用音響等。
1.功能特點
TA8122AN/AF集成電路內含調幅混頻、本振、中放、槍波電路:調頻高放、混頻、本振、中放、鑒頻、立體聲解碼等電路;附屬電路有調諧顯示驅動電路、立體聲指示驅動電路，AM甲M切換電子開關等電路，其內電路方框圖如圖1所示。
圖1 TA8122AN/AF集成電路內電路方框圖
2.引腳功能及數據
TA8122AN/AF集成電路有兩種封裝形式，以不同的后綴加以區別。其中:TA8122AN采24腳小型雙列直插式(DIP)封裝形式，引腳間距為標準DIP的l/2;TA8122叮采用24腳表面封裝形式。但兩者的引腳功能和順序基本相同，可互換使用。
TA8122AN/AF集成電路的引腳功能及數據見表1所列。

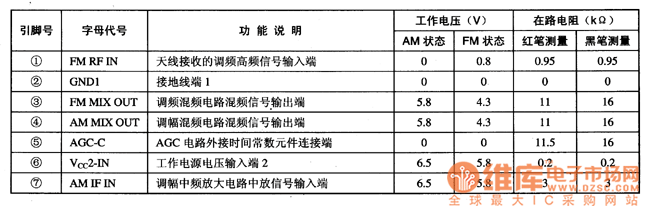

表1 TA8122AN/AF集成電路的引腳功能及數據
3.主要電參數
TA8122AN/AF集成電路功耗相當?shù)?，在AM狀態時只有6mA左右，在FM狀態時僅有8mA左右:工作電壓范圍寬，在1.7-7V內均可正常穩定地工作，其典型工作電壓為3V，兩節5號電池即可穩定地工作:AM、FM波段的接收靈敏度分別為1mV/m、2OμV/m左右。
4.典型應用電路
由TA8122AN/AF集成電路組成的典型應用電路如圖1所示。這足一種基本電路:很多收音機、隨身聽、汽車音響等的收音電路與該電路大同小異。
5.信號流程
(1)AM波段。無線信號從TA8122AN/AF(24)腳進入IC內混頻電路，混頻后的信號從④腳輸出→T選頻→BC1進一步選頻→TA8122AN/AF⑦腳內中頻放大電路放大、檢波、音頻預放大，由MWFM電子開關轉換后從(19)腳輸出→C7→TA8122(18)腳，處理后分別從(13)、(14)腳輸出。由于AM無導頻信號，故從(13)、(14)腳輸出的僅是兩路相同的信號。
(2)FM波段。無線接收到的FM信號，經C26加至TA8122AN/AF①腳，經高放、混頻后得到的中頻信號從③腳輸出，經BC2選頻后進入⑧腳內，又經中放，鑒頻、音頻預放大、AM/FM電子開關切換后也從(19)腳輸出→C7→TA8122AN/AF(18)腳內，經立體聲解碼后得到的左、右聲道信號從(13)、(14)腳輸出。
提示:收音無聲。應重點檢查TA8122AN/AF(6)、(22)、(23)腳上的電壓。如電壓正常，檢查C7是否失效或開路。
AM收音無聲?？捎酶蓴_法碰觸TA8122AN/AF④腳，無聲，則為TA8122AN/AF⑦腳與⑨腳間電路元件異常;碰觸④腳無聲，則為④腳與⑦腳間元件異常;碰觸(24)腳無聲，則檢查AM振蕩及混頻電路;聲音正常，則為無線輸入電路的問題。
FM收音無聲?？赏ㄟ^檢測TA8122AN/AF⑧腳是的FM中頻信號、(21)腳上的本機振蕩信號以及(23)腳上的高頻放大信號的波形來查找故障原因。

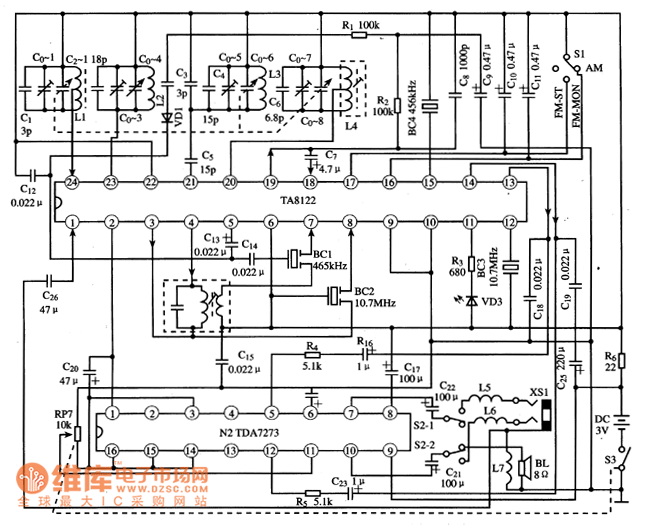

圖1 TA8122AN/AF集成電路的典型應用電路
