1.TC9316F內電路功能

　　TC9136F內置LCD驅動器，能輸出1/4占空比，1/3偏置，重復頻率為125Hz的段驅動脈沖。同時它還具有PLL9lKHz、10KHz參考頻率可選;75kHz和15OKHz石英晶體振蕩器可選，由程控基準頻率，其指令執行的時間分別為80μS和40μs。鎖相環電路包括二分頻數模的FM前置分頻器，4位頻率計數器，12位可編程分頻器，相位比較器等功能，并專門設置了16位通用中頻計數器。

2.TC9316F典型應用電路

　　TC9316F集成塊的典型應用電路如圖1所示，利用鍵盤矩陣共設19個操作鍵。若采用二極管跨接可組成32個操作鍵。

　　　

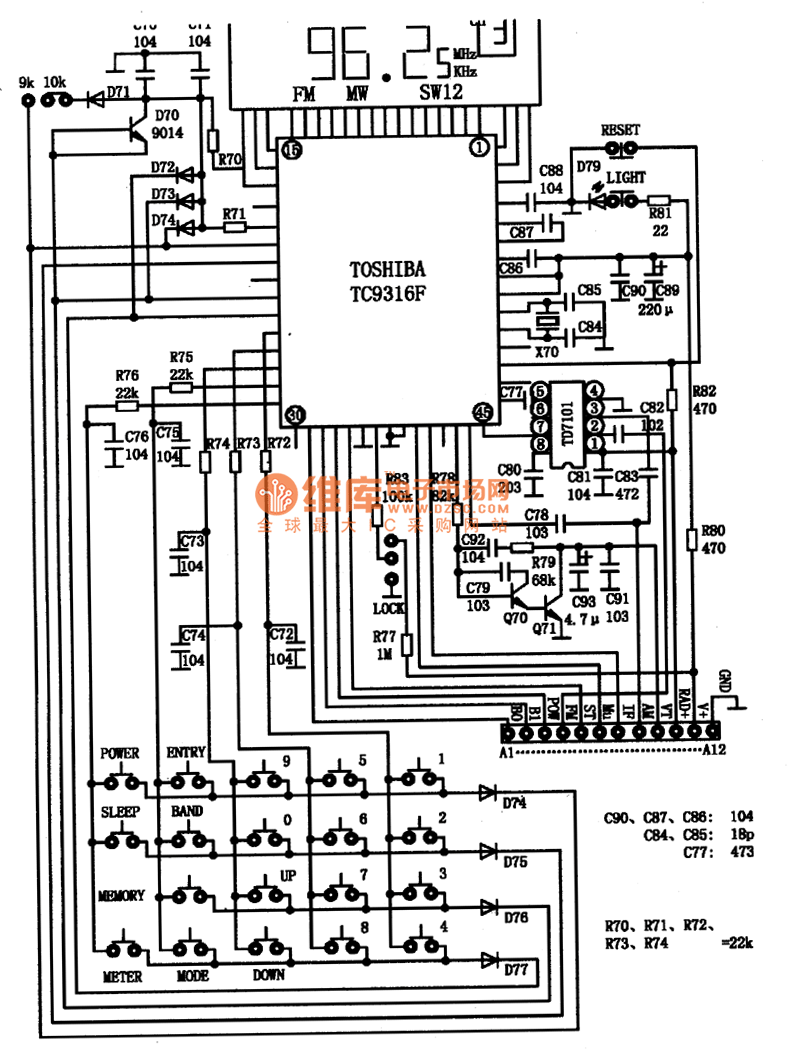

　　圖1 TC9316F集成塊的典型應用電路圖

　　TC9316F用12根引線與前置電路相連。

　　(1)BO、B1外接譯碼器，用于控制波段選擇，某一波段收不到臺，應重點檢查該電路。

　　(2)OWER用于電源起動，TC9316F若無高電平信號輸出，收音電路就不會工作。

　　(3)FMOSC外接FM高放本振電路(例如TA7358的⑨腳)，輸入的FM本振頻率經計數和減中頻后供顯示FM頻率用。

　　(4)ST為立體聲控制信號輸入端，當整機為立體聲接收狀態時，有一立休聲確認信號輸入TC9316F后，就會有立體聲指示。該端可外接STLLED端(例如TA8132(11)腳).

　　(5)MUTE為靜噪信號輸出端，在搜臺時去除調諧噪聲，該腳可外接IF REQ端(例如TA8132⑧腳)。收音無聲但顯示頻率正常，應注意對該電路進行檢查。

　　(6)IF接中頻計數端(例如TA8132⑨腳)，供選臺識別用，選臺不停應檢查該電路。

　　(7)AM為調幅振蕩信號輸入端，信號來自AM收音本振電路(例如TA8132④腳)，用于AM頻率顯示用，無AM頻率顯示應重點檢查該電路。

　　(8)VT為調諧電壓控制端，由該電路產生的調諧電壓供選臺變?nèi)荻O管用，以進行選臺。無VT屯壓會導致AM、FM均收不到臺，或在某一區間收不到臺(調諧電壓下降)。調諧電壓是由升壓電路提升后得到的(例如TA8126組成升壓電路)無調諧電壓或調諧電壓變低，均應先檢查該升壓電路。

　　(9)RAD+外接接收機電源。VF為電源供給。GND接地線。

3.TC9316F引腳功能及數據

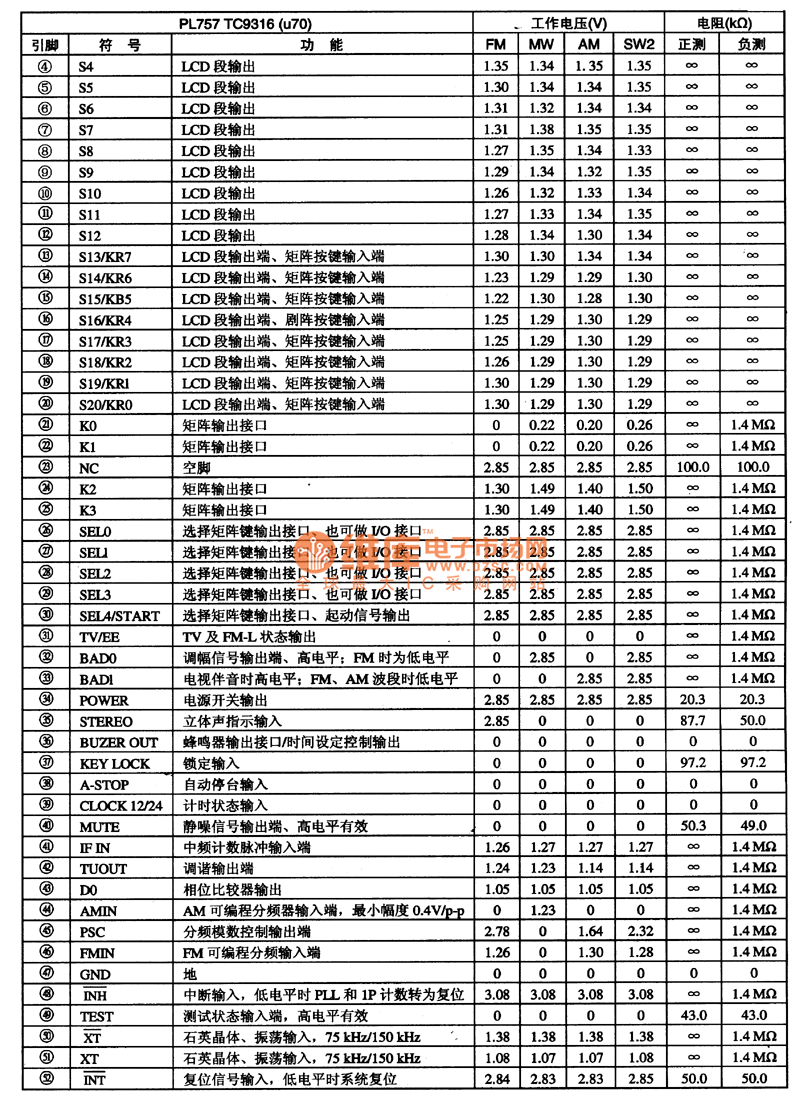

　　TC9316F集成電路系COMO腳扁平封裝，工作電壓范圍為1.8-3.6V，其集成電路的引腳功能及數據見表1所列。表中工作電壓列出了該數調系統與前級四個波段收音電路配合時實測值。其中各波段頻率范圍為:FM為87.5-108MHz，步長為50KHz。AM為522-1620KHz，步長為9KHz/l0kHZ可選。SWl為23-7.3MHz，步長為5KHz。SW2為9.5-26.lMHz，步長為5kHz。AO、A1為接收區域設定，如美國、歐洲、日本及一般地區。SWO、SWl為接收波段設置。METER ENABL為米波段調諧。9N+2為長波。1/8IF為1/8中頻計數輸入。
