NB9149、NB9l50--通用紅外運控接收集成電路圖

出處：tc9148 發布于：2009-03-11 00:00:00 | 2286 次閱讀

　　NB9149、NB9150是用于紅外遙控接收器的CMOS大規模集成電路，主要應用于空調、玩具音響等各種沒各的遙控系統中。

　　1.功能特點

　　NB9149能并行輸出5種功能，NB9150能并行輸出6種功能，兩者均可輸出單發脈沖，保持脈沖和周期脈沖三種(周期脈沖僅限于NB9150);外接RC構成單端振蕩揣;含用戶碼檢測電路，可鑒別不同發射器發送的信號碼。其集成塊的內電路方框圈如圖所示。

　　　　　　　　　　　　　　　　　　圖 MB9150集成塊的內電路方框圖

　　2.引腳功能

　　NB9149集成電路采用16腳雙列直摘式封裝萬式，能控制10種功能;NB9150集成電路采用24腳雙列直摘式封裝，能控制18種功能。除此之外，兩種集成電路的內電路方框圖及原理完全一樣。

　　NB9149、MB9150集成電路的5腳功能見表所列。

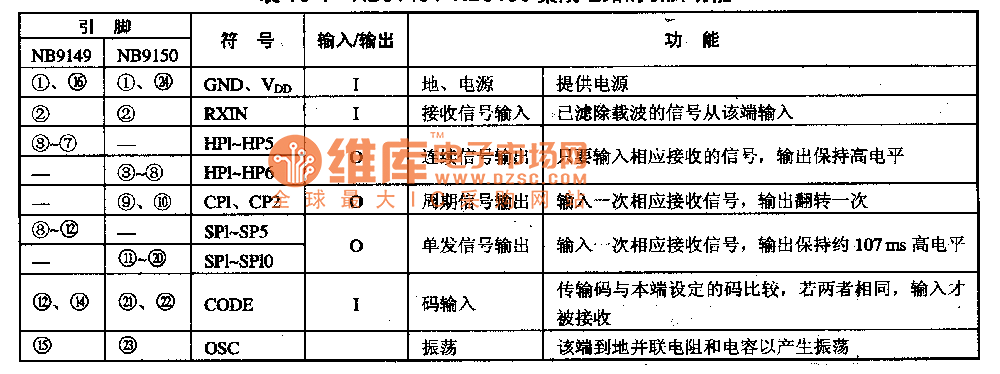

　　　　　　　　　　　表　 NB9149、NB9150集成電路的引腳功能

　　提示:MB9149、MB9150集成電路通常與發射集成電路NB9148共同組成遙控發射、接收系統。

　　MB9149損壞后可用TC9149、PT2249直接進行代換:NB9150可用TC915O、PT2250直接代換。
