IN706、1N711、1N712-卡拉OK混響數字集成電路圖
出處:wanggang21 發布于:2009-02-17 00:00:00 | 6377 次閱讀
以IN706最為突出,具有同M65831完全一致的兩種控制方式:EASY、MODE和MICROCOM PUYERMODE,使卡拉OK能夠用數字方式來控制。
1、1N706內電路方框圖
N706集成塊的內電路方框圖如圖1-1所示。其內電路具有混響和配套的低通、高通、A/D、D/A,時鐘振蕩等電路。另外還具有睡眠功能可供選擇,用來降低工作損耗,方便客戶降低功耗。

2、1N706、1N711、IN712主要電參數
1N706、1N711、IN712集成塊有以下主要電參數。供電電壓為+5V;靜態工作電流為18MA;在RL=47k時,電壓增益為2.5dB;在THD=l0%時,輸出電壓為lV,輸出失真度小于0.5%。
3.IN706典型應用電路
IN706集成塊的典型應用電路如圖1-2所示。
3.電路元件作用
圖1-2中N706集成電路的④.⑤.⑥.⑦腳用于混響長度控制及選擇EASY MODE和MIC
ROCOMPUTER MODE。⑩腳外接的SWl為SLEEP選擇開關。(22)(23)腳外接的Rl.R2.R3.C4.C2
構成了混響輸入電路的低通濾波網絡。(13).(16)腳外接的R6、R7、R8、Cll、Cl2構成了混響輸出電路的低
通濾波網絡。RPl為混響反饋調節電位器,一般可選用30k的電位器。②.③腳內電路及其外接的Rll、Yl、C17、C18一起組成了時鐘振蕩電路。
IN711和IN712是產晶公司生產的兩種低價位、高內存(48KRAM)的混響IC,其引腳分布圖如圖1-2所示。與IN706相比,這兩種IC僅有一種EASY MODE可供選擇。

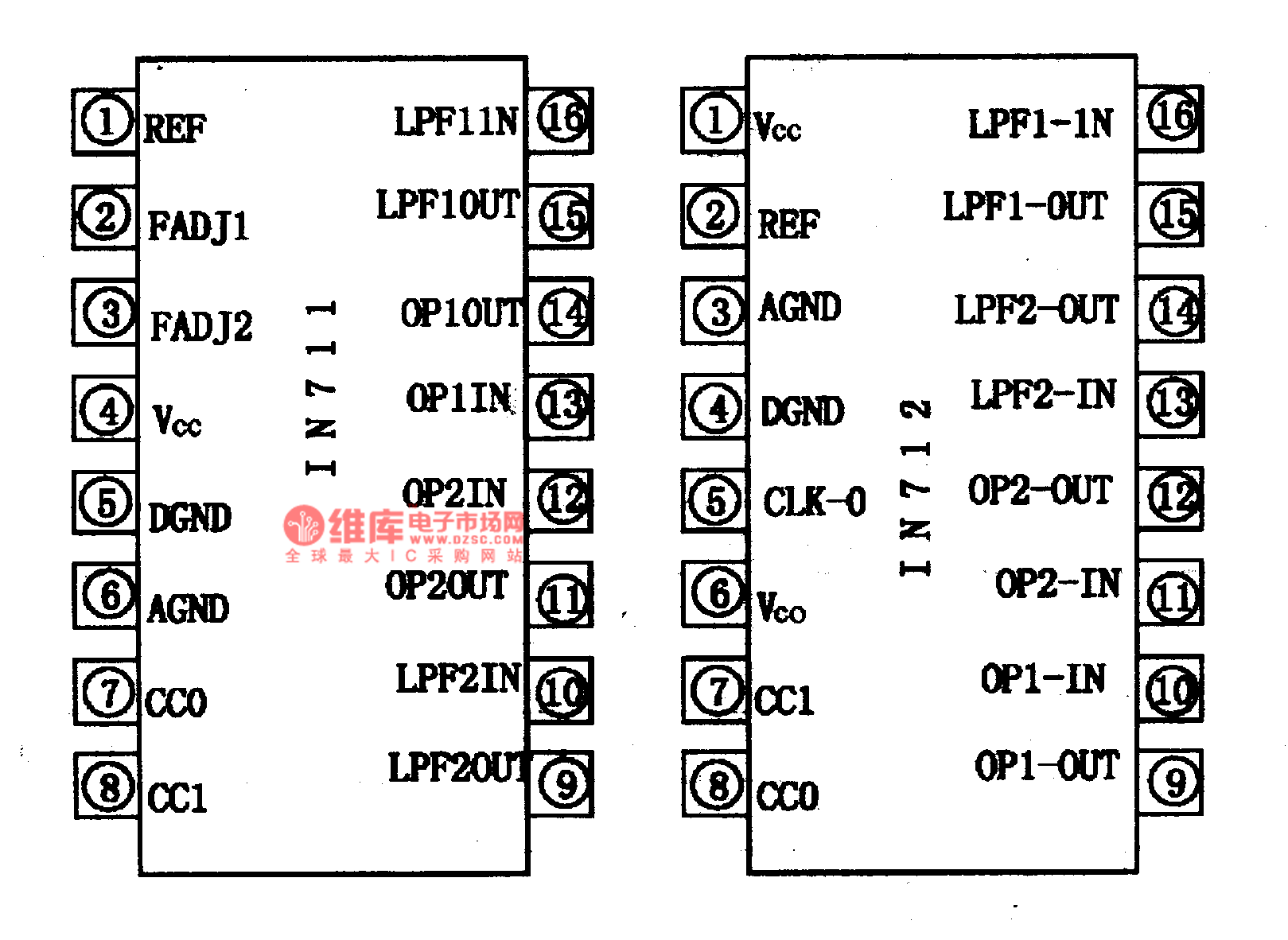

圖1-2 IN711和IN712引腳分布圖
