GD9915是一塊通信用單片微電腦集成電路，應用于來電顯示電話機中。

　　1、功能特點

　　GD9915集成電路為4位微處理器，它不但控制來電的FSK或DTMF數據的接收、處理和顯示，同時還具有脈沖/雙音頻兼容撥號及其他一些功能。主要有以下一些特點。

　　(1)內部包含F(xiàn)SK移頻鍵控解碼器，該解碼器符合BELL202和ITU-TV23標準。
　　(2)內部包含LCD液晶顯示驅動器及控制電路，可直接驅動LCD液晶顯示屏。
　　(3)內部包含DTMF雙音多頻發生器，可以實現雙音多頻撥號及受軟件控制的音頻信號輸出。
　　(4)內置存儲器，可很方便地存儲來電、去電及常用電話號碼的存儲。
　　(5)內部包含軟件控制的省電模式電路。

　　2、引腳功能及數據

　　GD9915集成電路采用84引腳膏藥式軟封裝結構，其集成電路的引腳功能及數據見表1-1所列。
　　提示:GD9915集成電路外接兩個晶體振蕩器，一個是3.58MHz，另一個是32768 Hz。待機狀態由32768Hz振蕩器工作，維持芯片的時鐘電路工作及液晶顯示，此時比較省電。如果話機無備用電源供電時(未接BATT的4.5V電池)，則在掛機狀態下微處理器的32768Hz時鐘振蕩器停振，液晶屏將無顯示。

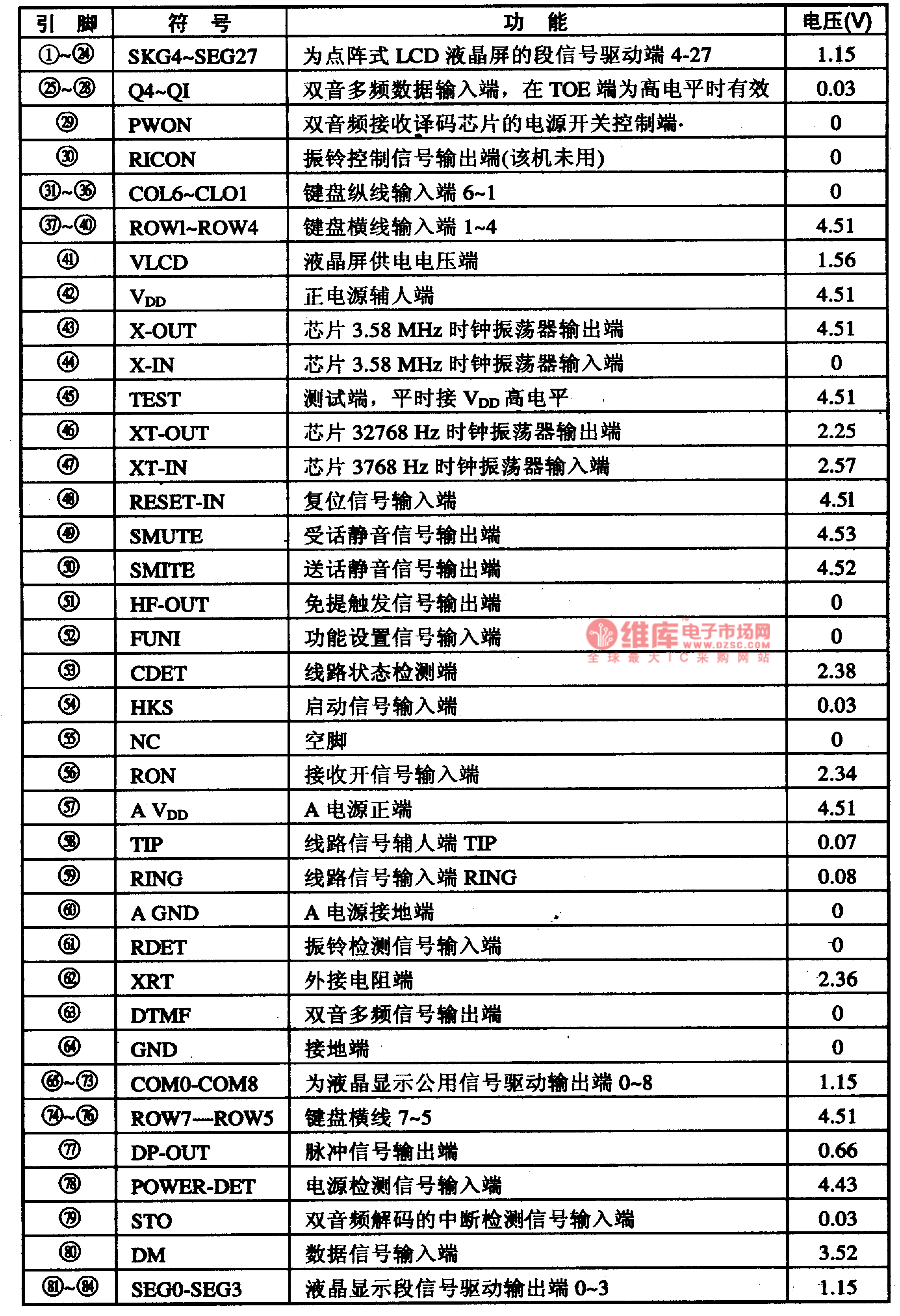

　　　　　　　　　　　　　　　　　　表1-1 GD9915集成電路的引腳功能及數據
