AT24C16一1OPC(RA) 電可擦寫編程只讀存儲器集成電路圖

出處：ffhhcjz 發布于：2009-02-09 00:00:00 | 1848 次閱讀

　　AT24C16一1OPC(RA)是康佳BTSOO1背投彩電上使用的電可擦寫可編程只讀存儲器集成電路。

1.功能特點

　　AT24C16一1OPC(RA)可采用多種低電壓工作:5V(Vcc=4.5~5.5V)，3V(Vcc=2.7~5.5V)，2.5V(Vcc=2.5-5.5V)或ZV(Vcc=1.8-5.5V)。其內部結構為256X8(2KB)，雙串行接口，雙向數據傳孿耐辦議，8KB頁面擦寫模式，允許擦寫部分頁面，自定時擦寫周期(10ms)。具有10萬次擦寫周期，數據可保留100年。極限Vp電壓為-0.1~+7V，工作電壓為6.25V，直流輸出電流為mA。

2.引腳功能及數據

　　AT24C16一1OPC(RA)其集成電路的引腳功能及數據如表1所列。

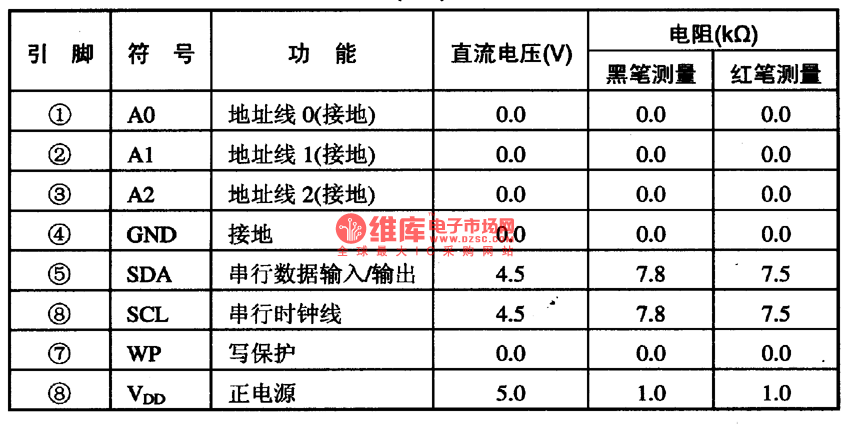

　　表1 AT24C16一1OPC(RA)集成電路的引腳功能及數據

1次
