電路工作原理

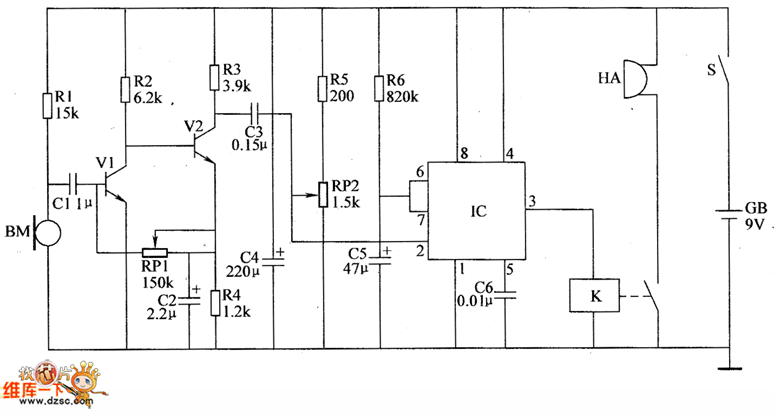

　　該雛雞孵出告知器電路由聲控放大電路、單穩態延時電路和報警電路組成，如圖4-14所示。

　　聲控放大電路由傳聲器BM、電阻器Rl-R4、電容器Cl、C2、電位器RPl和晶體管Vl、V2組成。
　　單穩態延時電路由時基集成電路lC、電阻器R5、R6、電位器RP2和電容器C3-C5組成。
　　報警電路由繼電器K和蜂鳴器HA組成。
　　BM作為音頻傳感器，用來檢測是否有雛雞孵出。在BM禾檢測到聲音信號時，單穩態延時電路處于穩態，IC的3腳輸出低電平，K處于釋放狀態，蜂鳴器HA不發聲。
　　當孵化箱中有雛雞孵出時，BM將檢測到的雛雞叫聲變換為電信號，此信號經Vl和V2放大后產生觸發信號，使單穩態觸發器電路受觸發而翻轉，由穩態變?yōu)闀悍€(wěn)態，IC的3腳由低電平變?yōu)楦唠娖剑琄通電吸合，其常開觸頭接通，蜂鳴器HA發出報警聲，通知工作人員有雛雞孵出。
　　與此同時，C5通過IC的7腳內電路快速放電后，又經R6充電。當C5充電結束后，單穩態延時電路翻轉 (恢復為穩態)，IC的3腳由高電平變?yōu)榈碗娖?，K斷電釋放，蜂鳴器HA停止發聲，告知器又進入監測狀態。
　　調整RP1和RP2的阻值，可改變聲控的靈敏度。
　　元器件選擇
　　Rl-R6選用1/4W金屬膜電阻器或碳膜電阻器。
　　RPl和RP2選用小型實心電位器或WSW型實心可變電阻器。
　　Cl、C4和C5均選用耐壓值為16V以上的鋁電解電容器;C2和C6均選用獨石電容器或滌綸電容器。
　　Vl和V2選用3DG6或S9013型硅NPN晶體管。
　　IC選用NE555或PA555型時基集成電路。
　　BM選用駐極體傳聲器。
　　HA選用自帶報警音源的gV直流電磁式蜂鳴器。
　　K選用4098型9V直流繼電器。
　　S選用小型單極撥動式開關。
　　CB選用9V疊層電池。
