在電子電路設計中，壓敏電阻是一種常用的保護元件，它能夠?qū)﹄娐分械倪^電壓進行有效的抑制，從而保護其他電子元件免受損壞。而正確選擇壓敏電阻的關鍵在于對其幾個重要選型參數的深入理解。下面將詳細介紹壓敏電阻的幾個關鍵選型參數。

1. 壓敏電阻電壓（Varistor voltage）

壓敏電阻電壓 V，也被稱作擊穿電壓。它的定義是，當通過壓敏電阻的電流達到 1mA 時，壓敏電阻兩端所呈現的電壓值。在進行選型時，這個電壓值應當遠遠大于信號線上的工作電壓。這是因?yàn)橹挥挟?dāng)壓敏電阻電壓高于工作電壓時，在正常工作狀態下，壓敏電阻才不會對電路產生影響；而當出現過電壓情況時，壓敏電阻能夠迅速響應，起到保護作用。例如，在一個工作電壓為 5V 的信號線路中，我們可能需要選擇壓敏電阻電壓為 10V 甚至更高的壓敏電阻，以確保在正常工作時壓敏電阻處于高阻狀態，不影響電路的正常運行。

2. 持續工作電壓（Maximum continuous voltage）

當通過壓敏電阻的電流達到 50uA 時，壓敏電阻兩端的電壓即為其持續工作電壓 Vdc。在選型過程中，信號線上的電壓應該略小于持續工作電壓，并且具體小的數值要滿足系統的降額設計要求。降額設計是為了保證壓敏電阻在長期工作過程中的穩定性和可靠性，避免因長期工作在接近持續工作電壓的狀態下而導致性能下降或損壞。例如，如果系統的降額設計要求為 80%，那么信號線上的電壓應該不超過持續工作電壓的 80%。

3. 鉗位電壓（Clamping voltage）

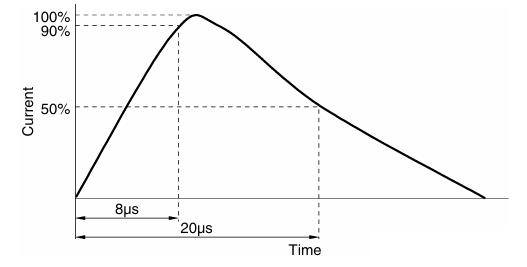

鉗位電壓 Vcl 是指在壓敏電阻兩端施加一個浪涌電流時（一般為數十微秒脈寬的一個浪涌電流，具體以各壓敏電阻手冊約定為準），壓敏電阻兩端所維持的電壓值。以下是參考 TDK 的測試波形：

在選型時，通常認為鉗位電壓越小越好。這是因?yàn)檩^小的鉗位電壓意味著在出現浪涌電流時，壓敏電阻能夠?qū)㈦妷合拗圃谳^低的水平，從而更好地保護電路中的其他元件。例如，在一個對電壓敏感的電路中，如果壓敏電阻的鉗位電壓過高，可能會導致其他元件承受過高的電壓而損壞。

4. 峰值電流（Maximum peak current）

峰值電流 Ip 是指在進行鉗位電壓測試時，可以施加的而不會引起壓敏電阻性能退化的電流。在選型時，這個電流一般越大越好。較大的峰值電流意味著壓敏電阻能夠承受更大的浪涌電流沖擊，從而在遇到較大的過電壓情況時，仍然能夠正常工作，保護電路不受損壞。例如，在一些可能會受到雷擊等強浪涌沖擊的電路中，就需要選擇峰值電流較大的壓敏電阻。

5. 能量（Maximum energy）

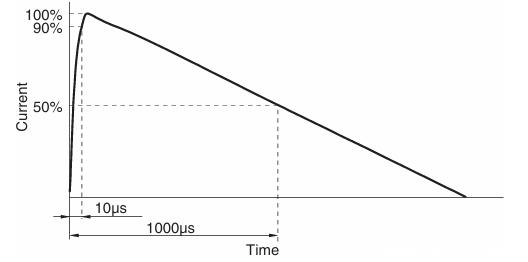

能量 E 的單位為 J（焦耳），它是指在壓敏電阻兩端施加一個浪涌電流時（一般為數百微秒脈寬的一個浪涌電流，具體以各壓敏電阻手冊約定為準），而不會引起壓敏電阻性能退化的電流的能量。以下是參考 TDK 的測試波形：

在選型時，一般認為能量越大越好。這是因?yàn)檩^大的能量意味著壓敏電阻能夠吸收更多的能量，從而在遇到能量較大的浪涌時，能夠更好地保護電路。例如，在一些工業環境中，電路可能會受到各種能量較大的浪涌沖擊，此時就需要選擇能量較大的壓敏電阻。

6. 等效電容（Capacitance）

等效電容是指壓敏電阻正常工作時兩端的寄生電容值。這個電容可能會對信號的傳輸特性產生影響。對于速度較高的信號線路，較小的等效電容值的壓敏電阻更為適合。這是因?yàn)檩^小的等效電容可以減少對信號的影響，保證信號的傳輸質量。例如，在高速數字電路中，如果壓敏電阻的等效電容過大，可能會導致信號的上升沿和下降沿變緩，從而影響信號的傳輸速度和準確性。
