在射頻電路設計領域，阻抗匹配是一個永恒的話題。之所以不斷探討這個問題，根本原因在于射頻功率十分 “昂貴”，我們不希望有絲毫的浪費。進行阻抗匹配的終目標是實現的功率傳輸和的功率反射。

阻抗失配的影響

當射頻電路的源阻抗 Zs 和負載阻抗 ZL 不匹配時，傳輸線上會因阻抗失配產生反射波，進而引發一系列問題。首先，反射波和入射波疊加會形成駐波，這會影響傳輸功率。其次，反射波會引起信號相位畸變，降低傳輸信號的質量。此外，高頻反射可能導致功率放大器、LNA（低噪聲放大器）等器件因過載而損壞。

為了準確表征阻抗匹配程度，射頻領域的前輩們發明了一系列參數，常見的有電壓駐波比（VSWR）、反射系數（Γ）、回波損耗（RL）和失配損耗等。

電壓駐波比（VSWR）

電壓駐波比是衡量阻抗匹配程度的常用參量，它定義為傳輸線上電壓值與電壓值之比，用于評估 RF 功率從電源通過傳輸線傳輸?shù)截撦d的效率。

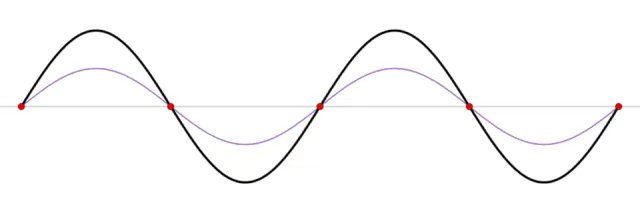

當反射波和入射波疊加時，會形成駐波。駐波的波腹（電壓值）和波谷（電壓值）位置固定，幅度隨時間變化。電壓駐波比就是駐波上波腹和波谷的比值：

當沒有反射波時，VSWR = 1，表示理想匹配；當發生全反射時，VSWR = +∞，形成純駐波。雖然純駐波看似無用，但微波中的諧振器正是利用了純駐波的原理。在實際工程設計中，一般要求 VSWR < 1.5，對于一些連接器或大功率設備，甚至要求 VSWR < 1.1 或更低。

反射系數（Γ）

反射系數相對更容易理解，它是反射波和入射波的比值。

該公式簡潔地給出了反射系數 Γ 的定義及其與阻抗的關系。當負載阻抗 ZL 等于源阻抗 Zs 時，反射系數為零，沒有反射；當負載阻抗 ZL 為無窮大（開路）時，反射系數等于 1，發生全反射；當負載阻抗 ZL 等于 0（短路）時，反射系數等于 -1，同樣是全反射。當負載阻抗 ZL 大于源阻抗 Zs 時，反射系數為正值，意味著信號反射為同相位，反射電壓與入射電壓同相；當負載阻抗 ZL 小于源阻抗 Zs 時，反射系數為負值，表明信號反射為反相位，反射電壓與入射電壓反相。

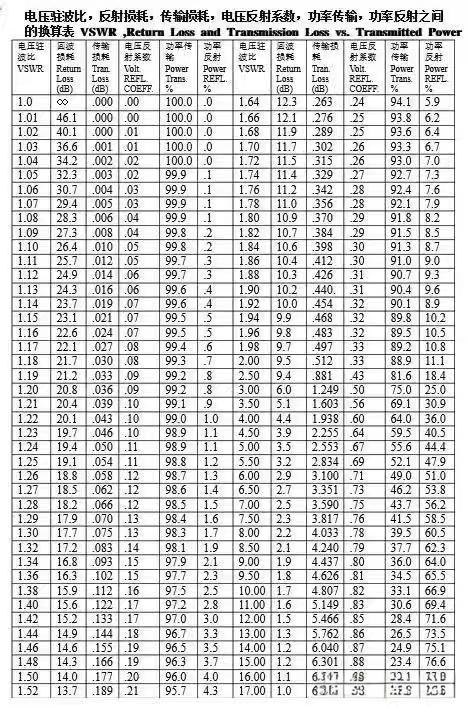

實際上，VSWR 和反射系數有明確的數學關系：

由于反射系數更為簡單明了，許多年輕工程師更喜歡使用這個參數。直接對反射系數取對數就得到了回波損耗（RL）：

這里取 20log10 是因為反射系數實際上是電壓反射系數。在取對數時，電壓、電流取 20log10，而功率取 10log10。回波損耗 RL 是一個非常實用的參量，例如已知入射信號為 40dBm，回波損耗 RL 為 15dB，那么反射波就是 40dBm - 15dB = 25dBm。

失配損耗（ML）

失配損耗（Mismatch Loss，簡稱 ML）是射頻電路中由于阻抗不匹配導致的功率損失，具體表現為信號在傳輸過程中因反射而未能完全傳遞到負載的功率損耗。它是衡量阻抗匹配效果的重要指標，直接影響系統效率和信號完整性。

雖然失配損耗在實際應用中使用相對較少，但在一些材料中會有所涉及。
