在現代電子系統設計中，ADC（模擬 - 數字轉換器）和 FPGA（現場可編程門陣列）之間的 LVDS（低壓差分信號）接口設計至關重要。合理的 LVDS 接口設計能夠確保數據的高速、可靠傳輸，從而提升整個系統的性能。本文將詳細闡述 ADC 和 FPGA 之間 LVDS 接口設計需要考慮的因素，包括 LVDS 數據標準、LVDS 接口數據時序違例解決方法以及硬件設計要點。
LVDS（低壓差分信號）標準是業界廣泛采用的差分?jǐn)?shù)據傳輸標準，它采用雙線、低擺幅差分信號進行數據傳輸。LVDS 具有諸多優點，如低電源電壓運行，這使得其功耗較低，符合現代電子設備對低功耗的要求；能夠?qū)崿F(xiàn)高速數據傳輸，可滿足高速數據采集和處理系統的需求；具備良好的共模噪聲抑制能力，可有效減少外界干擾對數據傳輸?shù)挠绊懀徊⑶耶a(chǎn)生的噪音更少，有助于提高系統的電磁兼容性。
LVDS 是在 100Ω 的受控阻抗介質上進行基帶數據傳輸，傳輸介質可以是 PCB 走線、背板或電纜。如圖 1 所示，LVDS 輸出由約 3.5mA 的電流源組成，該電流源驅動差分對。LVDS 接收器具有高直流輸入阻抗，因此，LVDS 驅動器的大部分電流流過 100Ω 的終端電阻器，在接收器輸入端產生約 350mV 的電壓。
圖 1：LVDS 發送器和接收器
ANSI/TIA/EIA - 644 - A（LVDS）標準對 LVDS 信號進行了定義。該標準主要規定了驅動器輸出和接收器輸入特性，是一個純電氣標準。它并不包含基本規范、協議甚至完整的電纜特性，因為這些都取決于具體的應用場景。這種靈活性使得 LVDS 標準能夠在許多應用中輕松被采用，同時也允許參考標準根據所需的信號質量和媒體長度或類型指定所需的數據速率。
表 1：ANSI/TIA/EIA - 644（LVDS）標準
與 CMOS 等單端方案相比，LVDS 中使用的差分?jǐn)?shù)據傳輸方法更不容易受到共模噪聲的影響。差分傳輸使用兩條具有相反電流和電壓擺動的線來傳輸數據，而單端方案如 CMOS 僅使用一條線。LVDS 接收器只會查看兩個信號之間的差異，從而可以有效消除共模噪聲。另外，由于磁場的抵消，差分信號也傾向于比單端信號輻射更少的噪聲。此外，電流模式驅動器不易產生振鈴和開關尖峰，進一步降低了噪聲。
ANSI/TIA/EIA 標準基于一組限制性假設建議數據速率為 655Mbps，并基于無損耗介質提供了 1.923Gbps 的理論值。但實際數據傳輸?shù)慕K速率和距離取決于介質的衰減特性和來自環境的噪聲耦合。
表 2：LVDS 與其他信號標準的比較

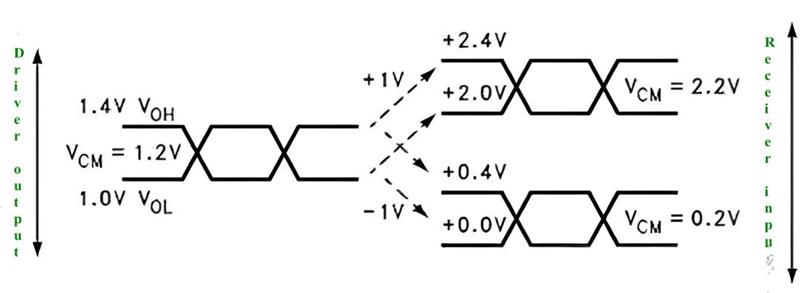

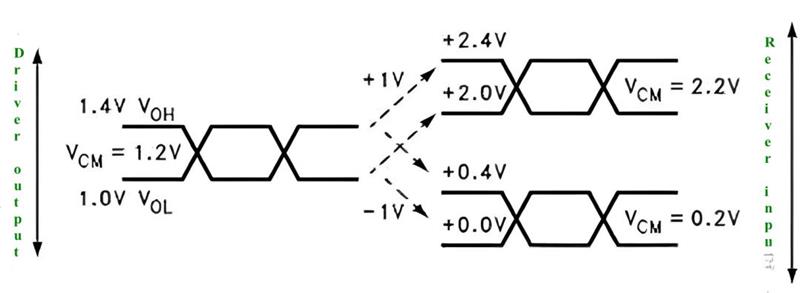

圖 2：共模電壓范圍
當 LVDS 接收器中沒有足夠的建立和保持時間來捕獲數據時，就會發生邊沿捕獲現象。這種現象可能是由于 LVDS 對之間的 PCB 走線長度不匹配導致的。例如，如果 6 個 DDR LVDS 對沒有以相同的距離路由到 FPGA，則邊沿捕獲可能會發生在 12 位 ADC 中。在邊沿捕獲期間，一些數據位可能會改變其值，導致 FPGA 不能正確采樣 ADC 數據。
圖 3：顯示了從 ADS6129 12 位 ADC 在 FPGA 內捕獲的邊沿捕獲數據
從圖 3 中可以觀察到，由于 ADC 數據的邊緣捕獲出現了峰值。在這種情況下，對比特 D6 和 D8 觀察到邊沿捕獲。峰值是由于 D6 和 D8 位的建立和保持時間違規造成的。圖中 x 軸表示采樣數，y 軸表示 12 位 ADC 的信號幅度。
邊沿捕獲問題可以通過兩種方法來解決。
通過使用 ADC 的串行接口或并行模式調整輸出時鐘邊沿，ADC LVDS 數據可以相對于時鐘延遲。只有調整輸出時鐘邊沿才有可能改變所有 LVDS 對相對于輸出時鐘的建立和保持關系。圖 4 提供了 ADS6129 串行模式下時鐘位置偏移功能的詳細信息。
另外，ADS6129 為并行模式控制時，可以通過控制 SEN 引腳電壓來控制時鐘延遲，如表 3 所示。

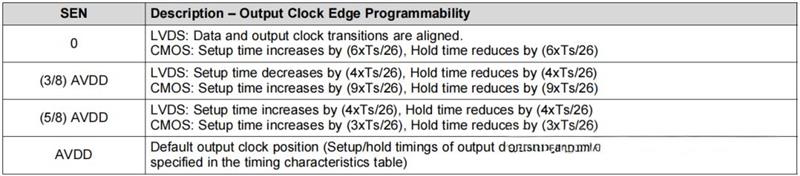

表 3：SEN – 模擬控制引腳
解決邊沿捕獲問題的另一種方法是利用 FPGA 內部的延遲特性。FPGA 的每個 LVDS 對都有延遲組件。例如，Xilinx FPGA 具有稱為 “IDELAY” 的延遲元件，可用于更改每個 LVDS 對的單獨延遲。FPGA 的 IDELAY 非常靈活，可以插入任何 LVDS ADC 對和 FPGA 之間。對于圖 2 所示的邊沿捕獲問題，LVDS 對 D6_D7 和 D8_D9 需要使用 IDELAY 組件進行延遲。此外，LVDS 數據對之間的偏斜也可以通過在 FPGA 內使用此 IDELAY 組件來補償。
圖 5：FPGA 延遲塊與 ADC LVDS 數據
為了驗證建立和保持時間，系統設計人員可以使用測試模式生成可以在 FPGA 內部驗證的特定模式。在測試模式下，可以使用用戶自定義模式對每個上升沿和下降沿的位翻轉進行編程。這是用 FPGA 測試 ADC LVDS 數據接口健康狀況的方法。圖 6 提供了 ADS6129 和 ADS6149 的這種測試模式特征的信息。

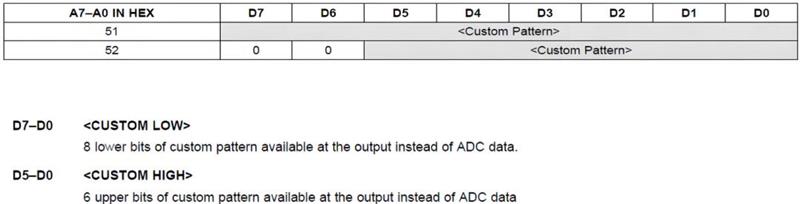

圖 6：ADC 內部的自定義測試模式選項

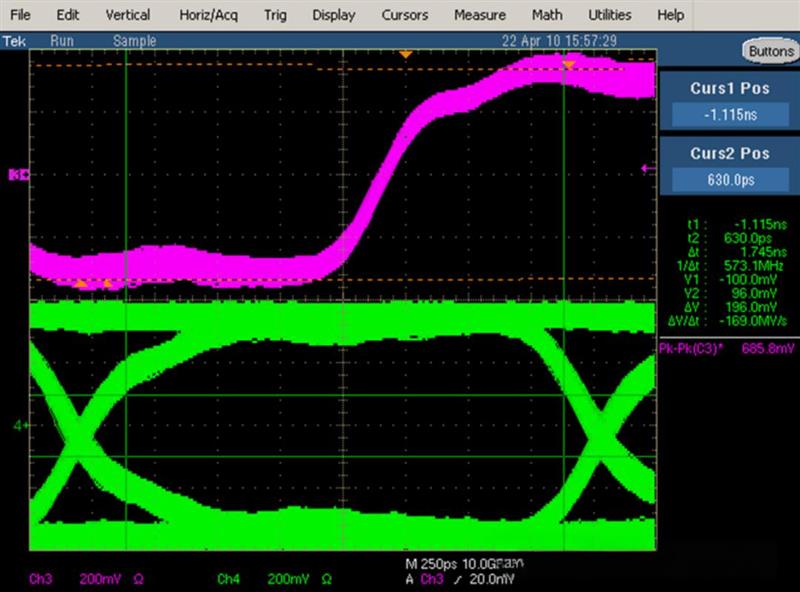

該測試可以確定 ADC 和 FPGA 之間的正確接口。如果測試模式通過，則可以認為 ADC LVDS 與 FPGA 的數據接口是正確的。圖 7 顯示了 10 MHz NORMAL 模擬輸入信號的數字化數據眼圖。
圖 6：10MHz 正常輸入模擬信號的數字化數據眼圖
- 差分阻抗匹配：如果 ADC 輸出和 FPGA 輸入引腳之間的布線距離較大，則必須注意將差分阻抗保持在 100Ω 附近。差分對的總長度并不重要，但在指定內差分對之間的匹配很重要。此匹配規范取決于 ADC 采樣率以及設置和保持時間裕度。
- 跨分割處的阻抗要求：在 ADC LVDS 輸出和 FPGA 輸入之間的任何跨分割處，差分特性阻抗應在 90Ω 至 110Ω 之間。由于 LVDS 信號的邊緣速率很快，阻抗匹配非常重要，否則可能會導致信號反射和失真。
- PCB 層數選擇：在 PCB 中使用至少 4 層。高速設計需要接地、電源和單端信號（如 CMOS）以及 LVDS 信號的單獨層，這樣可以減少信號之間的干擾，提高信號的完整性。

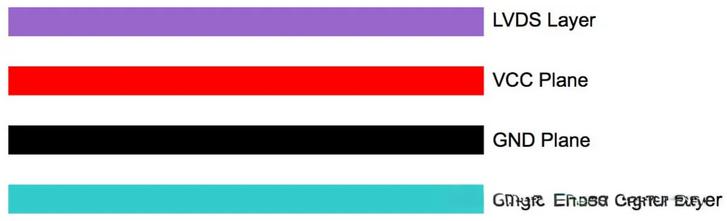

圖 7：典型 4 層 PCB 層疊
- 通孔和轉彎要求：LVDS 線路應盡量減少 PCB 通孔數量，使用 45 度轉彎，避免 90 度轉彎。過多的通孔和 90 度轉彎可能會引入額外的電感和電容，影響信號的傳輸質量。
- 終端電阻選擇：LVDS 信號在沒有終端電阻器的情況下無法正常工作。的選擇是使用 FPGA 的內部 100Ω 終端電阻器（如果可用）。對于內部 FPGA 終端電阻器，輸入 LVDS 終端寄存器需要在 FPGA 粘合邏輯中設置為 “TRUE”。
- 走線層選擇：在頂層上布線高速走線可以避免通孔以及通孔引起的電感。然而，在中間層上布線高速走線有助于更好地抑制噪聲。在帶狀線（中間層）而不是微帶線（頂部 / 底部）上路由噪聲信號有助于減少 EMI。

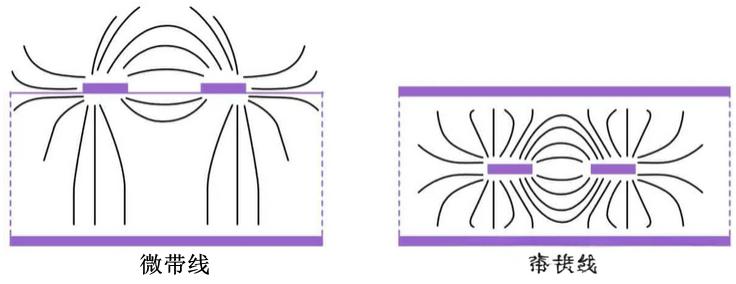

圖 8：微帶線與帶狀線
綜上所述，在進行 ADC 和 FPGA 之間的 LVDS 接口設計時，需要綜合考慮 LVDS 數據標準、時序違例解決方法以及硬件設計要點等多個方面的因素。只有這樣，才能設計出高性能、可靠的 LVDS 接口，確保電子系統的穩定運行。
