在電子電路的防護領域，TVS（瞬態電壓抑制器）宛如一位忠誠的衛士，為電路抵御瞬間的電壓沖擊，守護著后級電路的安全。然而，對于許多電子工程師而言，TVS 的選型過程猶如迷霧中的旅程，缺乏清晰的理論指導。本文將深入剖析 TVS 的工作原理、關鍵參數，詳細闡述其計算與選型方法，并通過實際進行說明，讓工程師們在面對 TVS 選型時能夠游刃有余。

TVS 工作原理

TVS，即瞬態電壓抑制器，也被稱為雪崩擊穿二極管，是采用半導體工藝制成的單個 PN 結或多個 PN 結集成的器件。它分為單向和雙向兩種類型，單向 TVS 通常應用于直流供電電路，而雙向 TVS 則適用于電壓交變的電路。

在直流電路中，單向 TVS 反向并聯于電路。當電路正常工作時，TVS 處于截止?fàn)顟B(tài)，呈現高阻態，對電路的正常運行毫無影響。但當電路出現異常過電壓，且該電壓達到 TVS 的雪崩擊穿電壓時，TVS 會迅速從高電阻狀態轉變?yōu)榈碗娮锠顟B(tài)，將由異常過電壓引發的瞬時過電流泄放到地，同時把異常過電壓鉗制在較低水平，從而保護后級電路免受損壞。當異常過電壓消失后，TVS 的阻值又會恢復為高阻態。

TVS 關鍵參數

要想合理運用 TVS，就必須深入了解其關鍵參數。

1. Vrwm 截止電壓：這是 TVS 的工作電壓，是可連續施加而不會導致 TVS 劣化或損壞的工作峰值電壓或直流峰值電壓。對于交流電壓，用工作電壓有效值表示。在 Vrwm 下，TVS 處于不工作狀態，即不導通。因此，電路的工作電壓必須小于 Vrwm，否則會使 TVS 動作，影響電路正常運行。
2. IR 漏電流：也稱為待機電流，是在規定溫度和工作電壓條件下，流過 TVS 的電流。一般在截止電壓下測量 TVS 的漏電流，對于某一型號的 TVS，IR 應在規定值范圍內。對 TVS 兩端施加電壓值為 Vrwm，從電流表中讀出的電流值即為 TVS 的漏電流 IR。對于同功率和同電壓的 TVS，在 Vrwm ≤ 10V 時，雙向 TVS 的漏電流是單向 TVS 漏電流的 2 倍。在一些模擬端口，漏電流會影響 AD 的采樣值，所以 TVS 的漏電流越小越好。

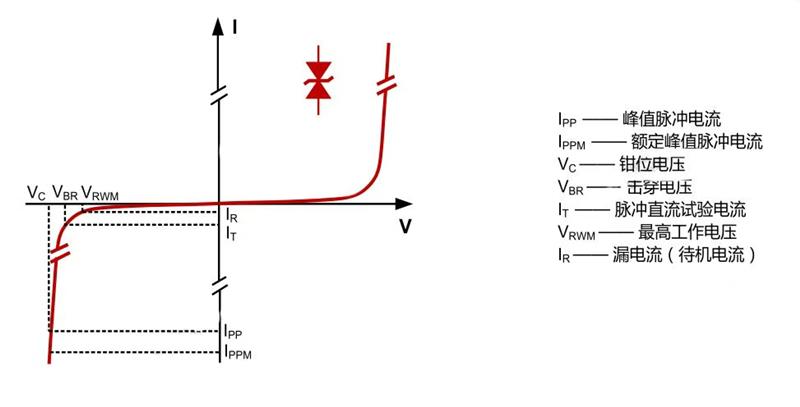

3. VBR 擊穿電壓：指在 V - I 特性曲線上，在規定的脈沖直流電流 IT 或接近發生雪崩的電流條件下測得 TVS 兩端的電壓。測試電流 It 一般選取 10mA 左右，施加電流的時間不應超過 400ms，以免損壞器件。VBR MIN. 和 VBR MAX. 是 TVS 擊穿電壓的偏差，一般 TVS 的偏差為 ±5%。測量時，VBR 落在 VBR MIN. 和 VBR MAX. 之間視為合格品。

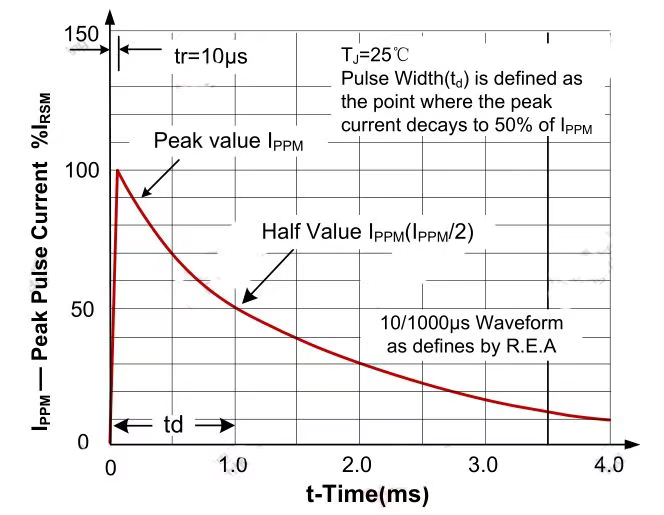

4. IPP 峰值脈沖電流和 VC 鉗位電壓：IPP 是給定脈沖電流波形的峰值，TVS 一般選用 10/1000μs 電流波形。VC 是施加規定波形的峰值脈沖電流 IPP 時，TVS 兩端測得的峰值電壓。IPP 和 VC 是衡量 TVS 在電路保護中抵抗浪涌脈沖電流及限制電壓能力的參數，二者相互關聯。對于 TVS 在防雷保護電路中的鉗位特性，可參考 VC 參數。對于相同型號的 TVS，在相同 IPP 下，VC 越小，說明 TVS 的鉗位特性越好。TVS 的耐脈沖電流沖擊能力可參考 IPP，同型號的 TVS，IPP 越大，耐脈沖電流沖擊能力越強。
5. 結電容 CI 和漏電流 Ir：結電容是 TVS 中的寄生電容，在高速 IO 端口保護中需要重點關注，過大的結電容可能會影響信號質量。漏電流主要會帶來功率損耗，在模擬信號中還會影響 AD 信號的采樣值。

TVS 選型過程

了解 TVS 的基本參數后，就可以進入關鍵的選型階段。選型的目標是：電壓合適以保護后級電路；引入的 TVS 結電容不影響電路；TVS 功率余量充足，滿足測試標準，且不能比保險管先損壞。選型過程可按以下步驟進行：

1. 選擇 TVS 工作電壓 Vrwm：在電路正常工作時，TVS 應處于截止?fàn)顟B(tài)，所以 TVS 的截止電壓應大于被保護電路的工作電壓，以確保 TVS 在電路正常工作時不影響電路。但 TVS 的工作電壓高低也決定了其鉗位電壓的高低，在截止電壓大于線路正常工作電壓的情況下，TVS 工作電壓也不宜過高，否則鉗位電壓會較高。綜合考慮，Vrwm 可參考公式：Vrwm ≈ 1.1 ~ 1.2 * VCC ，其中 VCC 為電路的工作電壓。
2. 選擇 TVS 鉗位電壓 VC：TVS 鉗位電壓應小于后級被保護電路可承受的瞬態安全電壓。VC 與 TVS 的雪崩擊穿電壓及 IPP 都成正比，對于同一功率等級的 TVS，其擊穿電壓越高，VC 也越高。所選 TVS 的箝位電壓 Vc 不能大于被防護電路可以承受的電壓，否則會對電路造成損壞。Vc 可參考公式：VC ＜ Vmax ，其中 Vmax 為電路能承受的電壓。
3. 選擇 TVS 的功率 Pppm（或者 Ipp）：TVS 產品的額定瞬態功率應大于電路中可能出現的瞬態浪涌功率。理論上，TVS 的功率越大越好，能承受更多的沖擊能量和次數，但功率越高，TVS 的封裝越大，價格也越高，所以 TVS 的功率滿足要求即可。對于不同功率等級的 TVS，相同電壓規格的 TVS 其 VC 值相同，只是 IPP 不同。故 Pppm 與 Ippm 成正比，Ippm 越大，Pppm 也越大。對于某一電路，有對應的測試要求，設實際電路中的測試電流為 Iactual ，則 Iactual 可估算為：Iactual = Uactual / Ri ，其中 Uactual 為測試電壓，Ri 為測試內阻。TVS 要通過測試，實際電路中要求 10/1000μs 波形下 TVS 的功率 Pactual 為：（此處原文未給出完整公式）。實際選型中，TVS 應留有一定裕量，TVS 的功率 Pppm 選擇應遵循 Pppm ＞ Pactual。
4. 評估漏電流 Ir 的影響：如果 TVS 用于高速 IO 端口防護、模擬信號采樣、低功耗設備場合，需要考慮漏電流的影響，漏電流越小越好。
5. 評估結電容的影響：在高速 IO 端口保護中，要關注結電容對信號質量的影響，結電容越小越好。

實際分析

下面通過一個實際來具體說明 TVS 的選型過程。已知電路的正常工作電壓 VCC 是 24V，工作電壓 Vmax 是 26V，后級電路可承受的瞬態電壓為 50V，實驗的測試波形為 8/20μs 波形，測試電壓 500V，測試電源內阻及 PPTC 的靜態電阻合計為 2Ω。

1. 選擇 TVS 工作電壓：根據公式 Vrwm ≈ 1.1 ~ 1.2 * VCC，可得 Vrwm ≈ 26 ~ 28V。
2. 選擇 TVS 鉗位電壓：由于 VC ＜ Vmax，所以 VC ＜ 50V。
3. 計算實際測試波形功率：Pact = Vc * Iactual = 50 * (500 / 2) * 1 / 2 = 6250W（此處原文計算有誤，應為 50 * (500 / 2) * 1 / 2 ）。根據計算結果，可以選用 5.0SMDJ26A 這個 TVS，由于該 TVS 用于電源端口，結電容和漏電流基本可以忽略不計。
