在現代汽車中，大量的電子控制單元（ECU）負責掌控各種功能，如發動機管理、傳動控制、制動系統以及信息娛樂系統等。每個 ECU 通常都會配備屬于自己的微控制器（MCU），這無疑增加了汽車電氣架構的整體復雜性和成本。車燈的情況亦是如此，前后左右的車燈一般都設有各自獨立的 ECU。特別是在一些車燈包含成百上千個像素，或者燈是由多塊分散的印刷電路板（PCB）組成時，就市場上現存的大量量產的 LED 驅動解決方案而言，每個燈板都需要使用一片 MCU 作為控制的轉發點，以此來提升系統的可靠性、通訊速度以及電磁兼容（EMC）性能。本文將以 TLD7002 - 16ES 為例，提出一種運用 UART OVER CAN 通訊接口來降低成本并且提升 EMC 性能的解決方案。

一、TLD7002 - 16ES 芯片介紹

TLD7002 - 16ES 是一款具備 16 通道的汽車 LED 恒流源驅動芯片，擁有全面的保護和診斷功能，支持高達 2M 通訊速率的 UART OVER CAN。它的設計目的是將達 76.5 mA 電流的 LED 作為線性電流沉（LCS）進行控制。通過并聯電源輸出級，能夠?qū)崿F(xiàn)更高的負載電流。每個獨立的電源輸出級都配置了存儲在性可編程（OTP）中的 6 位電流設置值，并且可以設置 16 個獨立的脈沖寬度調制（PWM）配置。其高速照明接口可用于設備 OTP 編程、配置、控制和診斷反饋。該芯片能夠直接驅動多像素 LED，并且可以省去燈板上額外的 MCU。此外，TLD7002 - 16ES 還可以用作網關來控制其他的外置 LED 驅動，例如線性恒流源（英飛凌 LITIX? Basic + 家族）或者 DC/DC 轉換器（LITIX? Power）。在不增加額外 MCU 的基礎上，它可以沿用現有的方案，甚至減少 UART OVER CAN 線性 LED 驅動芯片的數量，以支持更高的系統輸出電流，從而有效優化系統成本。

二、基于 TLD7002 - 16ES 網關描述

TLD7002 - 16ES 是一款具有高速照明接口（HSLI，即 CAN OVER UART）的智能 16 通道 LED 驅動器。在英飛凌 TLD7002 - 16ES 的參考設計中，該芯片被用作網關，以控制多個外部 LED 驅動器，包括線性電流源（LITIX? Basic + 家族）或 DC/DC 轉換器（LITIX? Power 家族）。我們將這些不在 TLD7002 - 16ES 上集成的 LED 驅動器稱為外部 LED 驅動器。這些外部驅動器負責驅動連接到其上的 LED，而直接負載則是指由 TLD7002 - 16ES 輸出直接驅動的 LED。

網關方法具有以下顯著優勢：

• 接口適配：將 UART over CAN 接口引入現有的 LED 驅動器，使其能夠更好地融入系統。
• 簡化設計：從 LED 驅動器單元中刪除微控制器，降低了系統的復雜性。
• 增強能力：增加 TLD7002 - 16ES 的電流能力，包括通道數和電流。
• 熱管理優化：通過在多個 LED 驅動器上分配熱量，改善了熱管理。

圖 1：TLD7002 - 16ES 網關實現范例

使用 TLD7002 - 16ES 作為網關來控制外部 LED 驅動器，需要進行以下連接：

• TLD7002 - 16ES 的 OUTn 通道提供 PWM 信號給外部 LED 驅動器。
• 診斷基于外部 LED 驅動器的 Fault/ERR 引腳。Fault 引腳由 TLD7002 - 16ES 的 OUTn 通道或相鄰的 OUTn + 1 通道采樣，具體取決于應用程序。

因此，一個 “網關通道” 可能占用 TLD7002 - 16ES 的兩個輸出：一個用于 PWM，一個用于診斷。

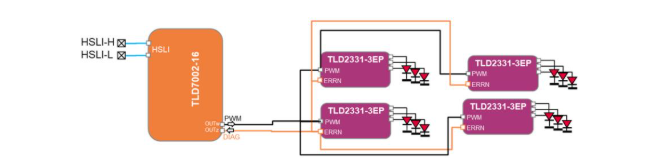

圖 2：外部的 LED 驅動和 TLD7002 - 16ES 的臨近的 2 個通道連接

當多個線性電流源連接到單個 PWM 輸出，并且 Fault 引腳收集到一個 TLD7002 - 16ES 輸出時，TLD7002 - 16ES 的總輸出通道使用量可以減少一半。在某些情況下，單個 TLD7002 - 16ES 通道可以通過簡單的變通方法同時服務 PWM 和診斷目的。

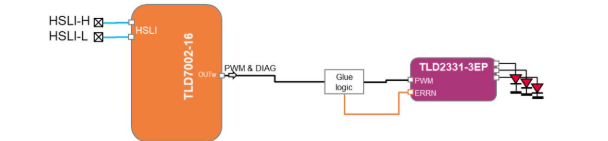

圖 3：PWM 和診斷合并在 TLD7002 - 16ES 的單個輸出

三、基于 TLD7702 - 16ES 的網關設計要點

1. 使用 TLD7002 - 16ES 產生 PWM
   TLD7002 - 16ES 是一個低側開漏電流沉，因此它生成的 PWM 是反向的。這個反轉的 PWM 信號可以通過軟件輕松處理，但更優的方法是在 TLD7002 - 16ES 拉電流時產生高電平 PWM（即 TLD7002 - 16ES 輸出使能時）。保持反向的 PWM 可能會在外部 LED 驅動器的輸出端產生非期望的毛刺。

PWM 信號的反向可以通過使用一個簡單的雙極結型晶體管（BJT）來實現，如圖 4 所示。為了減少功率損耗，可以將 TLD7002 - 16ES 的 OUT12 通道的電流設置為值（5.6 mA）。此外，通過在基極上使用 10 kΩ 電阻，可以進一步減少功率損耗。但是，這可能會導致虛假的開路（OL）檢測和 OUT12 通道的電流警告，應用軟件必須忽略這些警告。或者，基極電阻 R78 可以使用較低的歐姆值（例如 330 Ω），這樣可以允許輸出保持在較高的電平，從而防止出現 CUR_WRN 或 OL 警告。

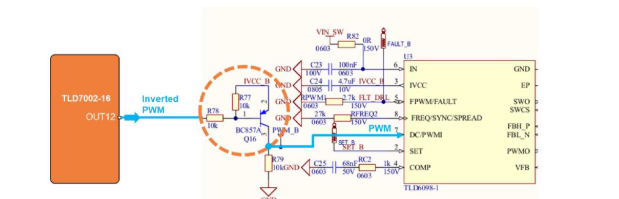

圖 4：TLD7002 - 16ES PWM 信號整形

2. 用一個 TLD7002 - 16ES 輸出來覆蓋外置 LED 驅動器 PWM 和診斷

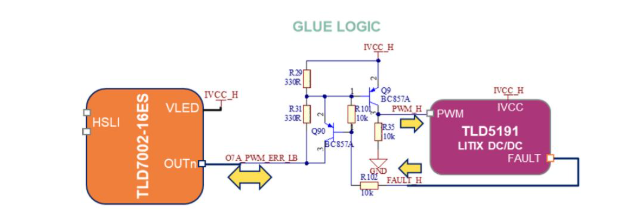

圖 5：粘合邏輯以提供 PWM 并監控故障引腳

使用單個 TLD7002 - 16ES 引腳和簡單的粘合邏輯電路，可以執行 PWM 并檢索外部 LED 驅動器的診斷信息。該電路有以下主要任務：

• 當 TLD7002 - 16ES OUTn 引腳流出電流時，生成反向的 PWM 信號到外部 LED 驅動器的 PWM 輸入端。
• 如果外部 LED 驅動器出現故障，生成開路 OL 或正向壓降警告 VFWD_WRN 故障信號在 TLD7002 - 16ES OUTn 引腳上。

具體工作原理如下：Q9 晶體管實際上為 TLD5191ES 提供了一個清晰的（邏輯電平 HIGH/LOW）PWM 信號。如果 TLD5191ES 檢測到故障，則 FAULT_H 線將被拉低，從而打開 Q90 晶體管，導致 OUTn 引腳的前向電壓降低到 VBE (Q9) + 0.2 V（Q90 飽和電壓）。如果 VFWD_WRN 閾值在性可編程（OTP）存儲器中設置為 1.25 V，那么在外部 LED 驅動器故障期間降低的 VFWD 電壓將在 TLD7002 - 16ES OUTn 引腳上產生 VFWD_WRN 信號。

需要注意的是，TLD7002 - 16ES 的 VLED 引腳和粘合邏輯的供電電壓都是連接到 IVCC_H（5 V），該電壓由 TLD5191ES 提供。這是必要的，因?yàn)?TLD7002 - 16ES 的診斷是基于差分電壓讀取 VLED - OUTn（或 VS - OUTn）來實現的。此外，外部 LED 驅動器（TLD5191ES）的 PWM 信號必須在典型的邏輯電平上工作?；蛘?，也可以使用 TLD7002 - 16ES 的 VDD 引腳作為 PWM 粘合邏輯的供電電壓，但需注意 VDD 引腳多只能提供 10mA 的電流。

圖 5 顯示了粘合邏輯，具有以下要求：

• 當 OUTn 流出電流時，PWM > max PWM (H) 閾值。
• 當 OUTn 不流出電流時，PWM <max PWM (L) 閾值。
• 規則 1：在錯誤出現時，OUTn 應該產生 VFWD（OUTn - VLED）<VFWD_WRN 閾值。計算該要求時，假設 OUTn 流出的電流為 IOUTn (max)。
• 規則 2：在 ERRN 不流出電流時，OUTn 引腳不應產生 VFWD（OUTn - VLED）> VFWD_WRN 閾值。計算該要求時，假設 OUTn 流出的電流為 IOUTn (min)。
• 可選規則：確保 OUTn > OL（0.5 V），以避免誤觸發 OL 檢測。

診斷檢測機制：
當 ERRN 流出電流（錯誤出現）時，R4 被旁路，由 OUTn 讀取 VFWD = VBE (Q9) + VSAT (Q90)，在這種情況下，會將產生一個 VFWD_WRN（小 VFWD）。
當 ERRN 不流出電流（錯誤不出現）時，R4 的壓降必須足夠大，以防止 OUTn 檢測 VFWD_WRN 或短路負載檢測（SLS）。然而，這個壓降又不能過大，以免觸發 OL 警告。

OTP 設置：

• IOUTn = 5.6 mA：這是 TLD7002 - 16 上可能的輸出電流，用于減少功率損耗。
• VFWD_WRN = 1.25 V：在 R4 被旁路時，該值必須大于 VBE (Q9)（低溫）+ VSAT (Q90) ，只有在這種情況下，錯誤才會被檢測到。

3. 網關控制 LED 驅動器的診斷小技巧
   對于指令應用程序，例如車身控制模塊（BCM），要檢測外部 LED 驅動器通道中的故障，需要一個 TLD7002 - 16ES 輸出采樣外部驅動器的 Fault（或 ERR）引腳。

為了利用 TLD7002 - 16ES 的診斷功能，例如去抖動功能，當外部 LED 驅動器的故障引腳活動時，觸發 TLD7002 - 16ES 的警告標志是一種便捷的方法。實現這一點的一種方法是使用外部驅動器的故障引腳來觸發 TLD7002 - 16ES 的 OL 警告或 VFWD_WRN 警告。這通常是通過外部粘合邏輯來實現的。

OL 和 VFWD 警告檢測機制在 TLD7002 - 16ES 數據手冊中有詳細解釋。

4. 網關通道上 PWM 順序和相移的考慮
   如果在兩個不同的 TLD7002 - 16 通道上執行 PWM 和診斷（見圖 6），那么正確地分配 PWM 和 DIAG TLD7002 - 16 通道號碼并了解其 PWM 約束是非常重要的。在網關通道上的 PWM - 診斷序列應該按照以下順序進行：

• TLD7002 - 16ES OUTn 通道將通過 PWM 引腳打開外部 LED 驅動器。
• TLD7002 - 16ES OUTn + 1 通道將采樣外部 LED 驅動器的 FAULT 引腳。

在診斷模擬數字轉換器（ADC）讀取之前提供 PWM 是有利的，以確保外部 LED 驅動器已被激活，從而使其故障引腳能夠被 TLD7002 - 16 正確采樣。但是，通過適當?shù)娜ザ秳釉O(shè)置，這個順序要求可以被忽略。為了實現上述序列，建議將 TLD7002 - 16 OUTn 通道指定為 PWM 通道，將 OUTn + 1 通道指定為診斷通道。

TLD7002 - 16ES 具有 PWM 開啟時間約束，以確保準確的診斷讀取，因?yàn)榇蠖鄶?shù)診斷標志在 TLD7002 - 16 上都是基于 VFWD 讀取的。這些約束在此簡要概述，并在 TLD7002 - 16 數據手冊中有詳細描述。

• 如果啟用相移：tOUTnPW > tdiag_dly + tDIAG_ON。
• 如果禁用相移：tOUTnPW > tdiag_dly + (2 + N) * tDIAG_ON。

其中，N 等于禁用相移的前一個通道的數量。因此，網關 DIAG 和 PWM 通道必須遵守適當?shù)恼伎毡取?/p>

例如，在圖 6 中，網關函數在 OUT1 和 OUT2 上實現，同時考慮以下情況，并將 OUT0 分配給不同的 LED 燈串：

• 在網關 PWM 通道之前的通道 OUT0 啟用相移，這減少了接下來兩個通道的 PWM 占空比約束。
• 網關函數 PWM 和 DIAG 通道（OUT1, OUT2）禁用相移，這減少了 PWM 和 DIAG 讀取之間的時間，導致 PWM 占空比等于：tOUTnPW > tdiag_dly + (2 + 1) * tDIAG_ON。

四、驅動外部的 LITIX Basic + 線性芯片來實現擴流

1. TLD2331 - 3EP 與 TLD7002 - 16ES 的連接
   TLD2331 - 3EP 作為一個 3 通道的高邊恒流源，可以與 TLD7002 - 16ES 以如下的方式連接：TLD2331 - 3EP 的 3 條 SET 信號分別連接到 TLD7002 - 16ES 的 3 個輸出端，這些輸出端分別控制 3 個 IN_SET 通道。每個通道可以獨立控制，實現高精度的電流調節和出色的動畫效果。TLD2331 - 3EP 芯片的 ERRN 引腳連接到下一個可用的 TLD7002 - 16ES 輸出端，用于故障診斷。

2. TLD1173 - 1ET 與 TLD7002 - 16ES 的連接
   一個 TLD7002 - 16ES 輸出端同時連接到 TLD1173 - 1ET 的 PWM 和 ERRN/DEN 引腳。PWM 和 ERRN/DEN 膠合邏輯電路在之前章節中詳述過。

五、網關應用 OTP 配置范例

網關通道的相關 OTP 配置如下：

• 將診斷輸出組設置為 VLED，并將 TLD7002 - 16 的 VLED 引腳連接到 5 V（如果 PWM 和 ERR 粘合邏輯連接到 5 V）。
• 如果電路測試時模擬 TLD7002 - 16 的 OTP，或者將 SLS 閾值鎖定為 “鎖定”，否則 TLD7002 - 16 將選擇默認的 SLS 閾值。
• 如果 PWM 和 ERRN 粘合邏輯如圖 5 所示，將 VFWD_WRN 閾值設置為 1.25 V。這將在 ERRN 拉低時檢測到 VFWD_WRN。
