隨著硅和寬帶隙（WBG）半導體技術的不斷進步，電源轉換器領域發生了翻天覆地的變化。這些技術的革新使得逆變器能夠以高達幾百千赫茲甚至兆赫茲的頻率運行，同時還能大幅降低動態損耗。從電動機的角度來看，更高的開關頻率能夠提高電動機效率、減少扭矩波動并改善控制響應。然而，要全面了解增加開關頻率對電機驅動系統的影響，就必須考慮逆變器和電機之間復雜的相互作用。本文將詳細研究兩種電機驅動系統（一種帶有定子鐵芯，一種不帶有定子鐵芯）在不同條件下的運行情況，通過比較分析，深入探究它們在整個運行范圍內的性能表現。

電動發電機測試平臺

為了探索電機驅動器中高開關頻率的優勢，研究人員采用了兩種不同的設置。個電機發電機平臺基于電鉆電機，第二個平臺則采用無芯電機。兩款電機的規格如下表所示：

這兩種設置（如圖 1 所示）均由使用英飛凌 100 - V 4 - mΩ OptiMOS 硅技術構建的三相逆變器驅動。同時，使用兩個 XMC 4400 驅動卡實現傳感器磁場定向控制，分別以速度和扭矩控制模式控制電機和發電機逆變器。這樣的設置使研究人員能夠評估不同功率水平下的電機驅動器性能。

自動測試序列

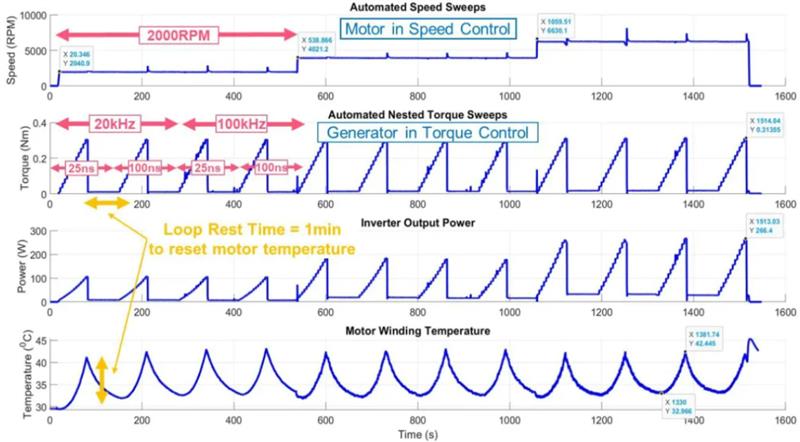

為了進行全面分析，研究人員采用自動化測試程序，當以下四個參數發生變化時進行測試：電機轉速、扭矩、逆變器開關頻率和死區時間。圖 2 展示了獲得的波形，該波形適用于具有定子鐵心的兩個不同的逆變器開關頻率（20 kHz 和 100 kHz）和兩個死區時間（25 ns 和 100 ns）的電機，同時保持恒定的 2,000 kRPM 電機速度。

為了在整個測試過程中保持一致的電機繞組溫度并減輕溫度變化對測試結果的影響，在每個扭矩曲線步驟之后都安排了一段休息時間。在整個測試過程中，逆變器、電機和系統效率在各種條件下進行測量并進行分析，以深入了解電機驅動系統的行為。

測量結果

• 逆變器效率：測試結果顯示了兩個測試平臺的逆變器效率曲線。比較這兩個系統時，無鐵芯電機系統的有效功率因數更高，從而導致逆變器效率更高。對于高負載條件下逆變器總功率損耗約為 20 W 的情況，無芯系統可分別在電機轉速為 2 kRPM 和 6 kRPM 時產生 2.3 倍至 2.6 倍的逆變器輸出功率。這表明無芯電機系統在高負載情況下能夠更有效地利用電能，提高逆變器的工作效率。
• 電機效率：更高的開關頻率對兩種系統的電機效率都產生了積極影響。這種改進主要歸因于更高開關頻率下磁滯和諧波損耗的減少。無芯系統尤其表現出顯著的電機效率提升，因為沒有磁滯損耗，諧波損耗成為主導因素。有趣的是，盡管無芯系統的電機繞組時間常數大約高出 10 倍，但產生的諧波相關電機損耗卻更多。例如，在電機轉速為 2 kRPM 時，無芯電機產生的損耗是其 2.1 倍，而等效逆變器輸出功率約為 220 W。盡管如此，趨勢表明，隨著開關頻率的增加，無芯系統中的電機效率會顯著提高。這說明在高開關頻率下，無芯電機能夠更好地減少諧波損耗，從而提高電機效率。
• 系統效率：系統效率曲線突出表明，與使用 GaN 和 OptiMOS 的系統不同，隨著開關頻率的增加，逆變器效率下降更為顯著。盡管電機效率在所有速度下都有所提高，但這種提高往往無法抵消系統中帶有的逆變器效率損失。的例外發生在較低功率水平和 6kRPM 的電機速度下，此時系統效率在更高的開關頻率下有所提高。對于無芯系統，系統效率在所有速度下均有所提高，在更高的開關頻率下運行時，效率可提高約 10%。與電機效率類似，系統功率損耗在所有速度下都較高，但在 2kRPM 時除外，此時無芯系統可以產生 1.1 倍以上的逆變器輸出功率，而等效系統功率損耗約為 39W。這表明無芯系統在高開關頻率下能夠更有效地提高系統整體效率。
