基于TMS320LF2407A DSP的系統整體結構
出處：zhangjcad 發布于：2008-10-25 14:01:09

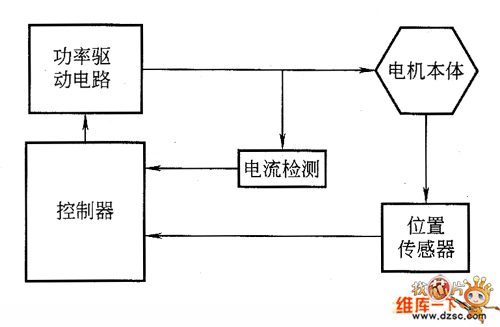

基于DSP的無刷直流電機控制系統的原理框圖如圖所示，主要由TMS320LF2407A構成的控制器負責處理采集到的數據和發送控制命令。DSP通過捕獲單元捕捉電機轉子位置傳感器上的脈沖信號，判斷轉子位置，輸出合適的驅動邏輯電平給MOSFET驅動器IR2130，再由MOSFET功率驅動電路驅動電機旋轉。DSP的捕獲單元根據捕獲的位置傳感器脈沖信號，計算出電機的當前轉速，與電機的設定轉速比較后，利用不同模式下的轉速控制程序控制電機的轉速跟隨轉速的設定值。控制器中DSP經A／D及電流檢測電路采集電機繞組中的電流，與電流設定值比較后，經PID算法產生適合的PWM調制信號控制繞組中的電流。驅動保護電路可完成電機的過載、低電壓、驅動時序異常等故障保護。
歡迎轉載，信息來自維庫電子市場網（www.udpf.com.cn）
參考文獻:
[1]. TMS320LF2407A datasheet http://www.udpf.com.cn/datasheet/TMS320LF2407A_309789.html.
[2]. IR2130 datasheet http://www.udpf.com.cn/datasheet/IR2130_760987.html.
