大容量NAND Flash TC58DVG02A1FT00在嵌入式系統中的應用

出處：sdqiang 發布于：2006-03-30 16:19:19

摘要：隨著嵌入式系統產品的發展，對存儲設備的要求也日益增強。文章以東芝的NAND E2PROM器件TC58DVG02A1F00為例，闡述了NAND Flash的基本結構和使用方法，對比了NAND和NOR Flash的異同，介紹了容量NAND Flash在嵌入式系統中的應用方法，以及如何在Linux操作系統中加入對NAND Flash的支持。

關鍵詞：嵌入式 NAND Flash Linux 內核 TC58DVG02A1F00

1 NAND和NOR flash

目前市場上的flash從結構上大體可以分為AND、NAND、NOR和DiNOR等幾種。其中NOR和DiNOR的特點為相對電壓低、隨機讀取快、功耗低、穩定性高，而NAND和AND的特點為容量大、回寫速度快、芯片面積小?，F(xiàn)在，NOR和NAND FLASH的應用為廣泛，在CompactFlash、Secure Digital、PC Cards、MMC存儲卡以及USB閃盤存儲器市場都占用較大的份額。

NOR的特點是可在芯片內執行（XIP，eXecute In Place），這樣應該程序可以直接在flash內存內運行，不必再把代碼讀到系統RAM中。NOR的傳輸效率很高，但寫入和探險速度較低。而NAND結構能提供極高的單元密度，并且寫入和擦除的速度也很快，是高數據存儲密度的選擇。這兩種結構性能上的異同步如下：

*NOR的讀速度比NAND稍快一些。

*NAND的寫入速度比NOR快很多。

*NAND的擦除速度遠比NOR快。

*NAND的擦除單元更小，相應的擦除電路也更加簡單。

*NAND閃存中每個塊的擦寫次數量否萬次，而NOR的擦寫次數是十萬次。

此外，NAND的實際應用方式要比NOR復雜得多。NOR可以直接使用，并在上面直接運行代碼。而NAND需要I/O接口，因此使用時需要驅動程序。不過當今流行的操作系統對NAND Flash都有支持，如風河（擁有VxWorks系統）、微軟（擁有WinCE系統）等公司都采用了TrueFFS驅動，此外，Linux內核也提供了對NAND Flash的支持。

2 大容量存儲器TC58DCG02A1FT00

2．1 引腳排列和功能

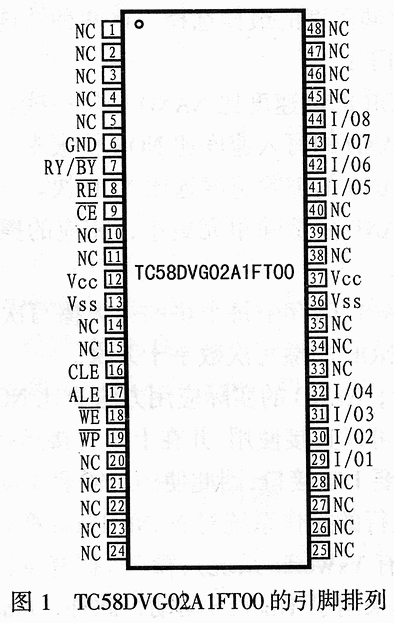

TC58DVG02A 1FT00是Toshiba公司生產的1Gbit(128M×8Bit)CMOS NAND E2PROM，它的工作電壓為3.3V，內部存儲結構為528 bytes×32pages×8192blocks。而大小為528字節，塊大小為（16k+512）字節。其管腳排列如圖1所示。各主要引腳如下：

I/O1~I/O8：8個I/O口；

CE：片選信號，低電平有效；

WE：寫使能信號，低電平有效；

RE：讀使能信號，低電平有效；

CLE：命令使能信號；

ALE：地址使能信號；

WP：寫保護信號，低電平有效；

RY/BY：高電平時為READY信號，低電平時為BUSY信號。

2．2 與ARM處理器的連接

當前嵌入式領域的主流處理器當屬ARM。圖2是以ARM7處理器為例給出的NAND Flash與ARM處理器的一般連接方法。如前所述，與NOR Flash不同，NAND Flash需要驅動程序才能正常工作。

圖中PB4，PB5，PB6是ARM處理器的GPIO口，可用來控制NAND Flash的片選信號。CS1是處理器的片選信號，低電平有效。IORD、IOWR分別是處理器的讀、寫信號，低電平有效。寫保護信號在本電路中沒有連接。

2．3 具體操作

地址輸入，命令輸入以及數據的輸入輸出，都是通過NAND Flash的CLE、ALE、CE、WE、RE引腳控制的。具體方式如表1所列。
表1 邏輯表

	CLE	ALE	CE	WE	RE
命令輸入	1	0	0	時鐘上升沿	1
數據輸入	0	0	0	時鐘上升沿	1
地址輸入	0	1	0	時鐘上升沿	1
串行數據輸出	0	0	0	1	時鐘下降沿
待機狀態	X	X	1	X	X

NAND Flash芯片的各種工作模式，如讀、復位、編程等，都是通過命令字來進行控制的。部分命令如表2所列。
表2 命令表

	周期（Hex）	第二周期（Hex）
串行數據輸入	80	無
讀模式1	00	無
讀模式2	01	無
讀模式3	50	無
復位	FF	無
自動編程（真）	10	無
自動編程（假）	11	無
自動塊刪除	60	D0
狀態讀取1	70	無
狀態讀取2	71	無
ID讀取1	90	無
ID讀取2	91	無

串行數據輸入的命令80表示向芯片的IO8、IO7、IO6、IO5、IO4、IO3、IO2、IO1口發送0x80，此時除IO8為1外，其余IO口均為低電平。

2．4 時序分析及驅動程序

下面以表2中的讀模式1為例分析該芯片的工作時序。CLE信號有效時通過IO口向命令寄存器發送命令00H。此時NAND Flash處于寫狀態，因此WE有鏟，RE無效。發送命令后，接著發送要讀的地址，該操作將占用WE的1、2、3、4個周期。注意，此時發送的是地址信息，因此CLE為低，而ALE為高電平。當信息發送完畢后，不能立刻讀取數據，因?yàn)樾酒藭r(shí)處于BUSY（忙）狀態，需要等待2~20ms。之后，才能開始真正的數據讀取。此時WE為高電平而處于無效狀態，同時CE片選信號也始終為低以表明選中該芯片。

這段時序的偽代碼如下：

Read_func(cmd,addr)

{

RE=1;

ALE=0;

CLE=1;

WE=0;

CE=0;

Send_cmd(cmd);//發送命令，由參數決定，這里為00

WE=1； //上升沿取走命令
CE=1；

CLE=0； //發送命令結束

ALE=1； //開始發送地址

For(i=0;i<4;i++)

{

WE=0;

CE=0;

Send_add(addr);//發送地址

WE=1； /上升沿取走地址

CE=1；

}

//所有數據發送結束，等待讀取數據

CE=0；

WE=1；

ALE=0；

Delay(2ms);

While(BUSY)

Wait;//如果還忙則繼續等待

Read_data(buf);//開始讀取數據

}
3 Linux系統對NAND Flash的支持

Linux操作系統雖然已經支持NAND Flash，但要使用NAND Flash設備，還必須先對內核進行設置方法如下：

（1）在/usr/src/(內核路徑名)目錄中輸入make menuconfig命令，再打開主菜單，進入Memory Technology Devices(MTD)選項，選中MTD支持。

（2）進入NAND Flash Device Drivers選項，NAND設備進行配置。不過此時對NAND的支持僅限于Linux內核自帶的驅勸程序，沒有包含本文介紹的Toshiba芯片，為此需要對Linux內核進行修改，方法如下：

（1）修改內核代碼的drivers.in文件，添加下面一行：

dep-tristate 'Toshiba NAND Device Support'CONFIG-MTD-TOSHIBA $CONFIG-MTD

其中CONFIG-MTD-TOSHIBA是該設備的名稱，將在Makefile文件中用到。

$CONFIG-MTD的意思是只有選有$CONFIG-MTD時，該菜單才會出現，即依賴于$CONFIG-MTD選項。宋，Toshiba的NAND設備將被加入Linux系統內核菜單中。

（2）修改相應的Makefile文件，以便編譯內核時能加入該設備的驅動程序。

obj-$(CONFIG-MTD-TOSHIBA)+=toshiba.o

此行語句的意思是如果選擇了該設備，編譯內核時加入toshiba.o（假設驅動程序是toshiba.o），反之不編譯進內核。
