分析開關穩壓器應用線路圖

器使用輸出級，重復切換“開”和“關”狀態，與能量存貯部件（電容器和感應器）一起產生輸出電壓。它的調整是通過根據輸出電壓的反饋樣本來調整切換定時來實現的。在固定頻率的穩壓器中，通過調節一個周期內的高低電平的時間占空比來實現對輸出電壓的控制，假設設定高電平時接通，此時對能量存儲元件充電，使電容的電壓升高，輸出電壓就是電容的電壓也就增大了，反之同理。 這就是所謂的 pwm 控制。在門控振蕩器或脈沖模式穩壓器中，開關脈沖的寬度和頻率保持恒定，但是，輸出開關的“開”或“關”由反饋控制。 圖中所示是用w723多端可調式集成穩壓器組成的開關穩壓器線路，額定輸出電流0.5a,實際上它可以輸出電流150ma到1a,輸入電壓范圍為9.5~40v.具有適中和過荷保護功能，它的效率高于70%. 的。r7也供給一個主控制回路信號。該信號正比于通過l的電流，于是工作頻率和晶體管峰值電流幾科不愛負載影響。二極管是用來固定控制回路滯后電壓以及通過電感的電流，經c1反饋可以穩定工作頻率。這樣， 根據開關和能量存貯部件的排列，產生的輸出電壓可以大于或小于輸入電壓，并且可以用一個穩壓器產生多個輸出電壓

大功率可調穩壓電源設計

等外圍元件，組成的大功率可調直流穩壓電源，其輸出電流最大可達數十安培。 ua723在電路中主要起調壓和穩壓作用。其內部結構如圖一所示。 圖一 ua723內部結構圖 圖二 大功率可調穩壓電源電路圖 圖二所示為大功率可調穩壓電源電路原理圖。其工作原理說明如下： ua723本身就是一種串聯式的可調穩壓器；其特點為可控輸出電壓 vo=2～37v，輸出電流iom=0.15a；具有輸出溫漂小，紋波抑制比高，短路限流保護等。與ua723相似的還有l(wèi)m723、ha17723、cw723、w723等。它們有金屬圓殼型y-10封裝和雙列直插式c-14封裝，不同封裝其管腳功能不同，需注意區分。 本電路采用c-14封裝的ua723，其8腳vref端內接一只6.2v的穩壓管及分壓電阻構成基準電壓電路；4腳為反相輸人端，又稱取樣端，改變外接10k電位器的阻值，可改變10腳輸出電壓值。10腳電壓輸出值決定ua723外接擴流采樣管vt5的 veb電位值及其導通量，從而也控制了4只并聯的大功率調整管vt1-vt4輸出值。c3是外接消振電容，rsc是短路限流保護電阻，可限制ua723的輸出

W723組成的開關式恒流源應用電路

W723組成的開關式恒流源應用電路圖

由W723構成的可控型應用電路

由W723構成的輸出電壓和電流均可調的應用電路

由W723構成的汽車用的8A直流穩壓電源電路

由w723構成的汽車用的8a直流穩壓電源電路 由w723正集成穩壓器構成的汽車用的輸出電流為8a的13.8v直流穩壓器電路如圖所示。該穩壓器采用外接達林頓管來進行擴流，電路中的限流電阻rsc可以采用pcb上的銅皮來制成印刷電阻。該放大器的反相輸入端(w723的④腳)由跨接在輸出端的一個10kω的電位器r2的中心抽頭饋入，以獲得所要求的l3.8v輸出電壓。誤差放大器的補償是由連接在w723 13腳和④腳之間的500pf的電容c2來完成的。一旦出現過流(>8a)或短路，w723將自動關斷晶體管，并將輸出電壓降為接近于零，直到消除短路狀態為止。另外，電路中的達林頓管可以采用兩只2n3055來實現，變壓器的初級輸入為120v交流電，次級輸出為20v／8a交流電。 來源:zhengwei

由W723構成的輸出電壓和電流均可調的應用電路

由w723構成的輸出電壓和電流均可調的應用電路 如圖所示是用w723多端可調式正集成穩壓器組成的可調電壓、電流的應用電路。輸出電壓uo=0～25v，輸出電流io=0～1a。工作在電壓型狀態時，穩定性為0.05％；工作在電流型狀態時，穩定性為0.2％。集成穩壓器的ui端是內部共射極驅動器的輸出晶體管集電極，用以控制串聯調整管vt2、vt3電流控制是由晶體三極管vt1和w723內部限流晶體管構成差分放大器來完成。當處于電流型運用時，晶體三極管vtl導通，隨著輸出電流的增加，電阻r5上的電壓降增加，當它等于電位器r1中心端的電壓時，輸出電流不變，故r1可調節電流大小。電阻r6的值是根據w723內部放大器最大輸出電流(約1ma)而選定的。電容c1、c2用來提高w723閉環增益的穩定性。 來源:xiangxueqin

W723構成的開關式恒流源電路及其解析

如圖所示是用w723多端可調式正集成穩壓器組成的固定電流開關穩壓器應用電路，輸出電流l a。 圖示電路中，w723的參考基準電壓(約7．2 v)通過rl、r2分壓使大約3 v的電壓加至同相輸入端，同時還經過電阻r3、r4分壓后加至反相輸入端，r4的低端又和分流電阻r5相連。當反相和同相輸入端近似平衡時，分流電阻r5上的壓降為1 v左右。r6用于調節輸出紋波電流的極限值。如果要求最大輸出紋波電流（在最高工作溫度條件下電容器最大所能承受的交流紋波電流有效值，并且指定的紋波為標準頻率的正弦波）為30 ma，則調節r6使滯后電壓為30 mv即可。 當電路的反饋回路要求增加電流時，穩壓單元的輸出級導通，并使12 ma的電流脈沖進入w723的vin端，驅動晶體三極管v。穩壓二極管vdl用來偏置穩壓單元的輸出級，而二極管vd2是用來消除反向尖脈沖的。電容c1和電感l(wèi)組成濾波器，以便平滑開關輸出波形。 來源:bill

W723組成的開關式恒流源應用電路圖

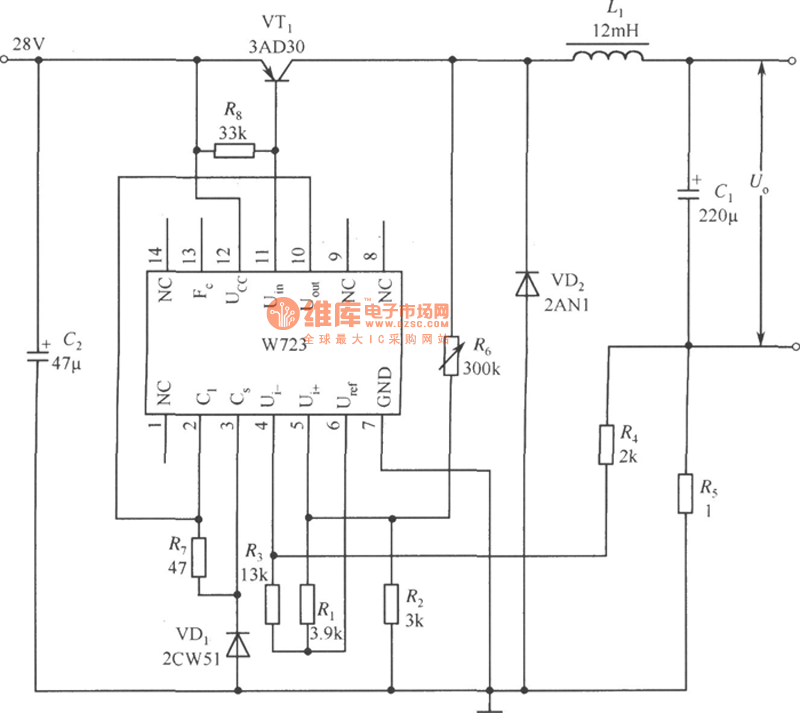

如圖所示是用w723多端可調式正集成穩壓器組成的固定電流開關穩壓器應用電路，輸出電流1a。圖示電路中，w723的參考基準電壓(約7.2v)通過r1、r2分壓使大約3v的電壓加至同相輸入端，同時還經過電阻r3、r4分壓后加至反相輸入端，r4的低端又和分流電阻r5相連。當反相和同相輸入端近似平衡時，分流電阻r5上的壓降為1v左右。r6用于調節輸出紋波電流的。當電路的反饋電流增加時，穩壓單元的輸出級導通，w723的uin端有12ma的電流脈沖，驅動晶體三極管vt。穩壓二極管vd1用來偏置穩壓單元的輸出級，而二極管vd2是用來消除反向尖脈沖的。電容c1和電感l(wèi)組成濾波器，以便平滑開關輸出波形。電路的最高工作頻率取決于負載的大小，一般為20khz。 來源:university

由W723構成的輸出負電壓電路

由w723構成的輸出負電壓電路 如圖所示是用w723多端可調式正集成穩壓器組成的負電壓輸出應用電路。圖示電路加上了一只鍺大功率晶體管，穩壓器輸出端接入穩壓二極管，其穩壓值在6～7v之間，電壓的高低和鍺大功率晶體管的耐壓值有關。適當調整電阻阻值，可調節輸出電壓值。防振電容的值可在100pf～0.047μf之間選擇。接在晶體管be之間的電阻r5阻值為2kω，其作用是保證啟動。 來源:xiangxueqin
