場輸出電路:uPC1378H

相關元件PDF下載：

場輸出電路:uPC1378H電路圖

　　

  來源:

uPC1378H組成的場輸出電路圖

　　uPC1378H引腳功能：

　　1腳：0V——地

　　2腳：12V——場輸出

　　3腳：26V——自舉電壓輸入

　　4腳：0.8V——場推動信號輸入

　　5腳：0V——外接退耦電容

　　6腳：26V——電源輸入...

元器件常識：集成電路的種類與用途

的集成掃描電路系統采用了數字自動同步電路，可得到穩定的場頻信號，保證了隔行掃描的穩定性，可省掉“場同步”電位器調整，提高了自動化程度。比如，d7609p、la1460、ta7609p、tb7609等型號，電路功能有：同步分離、場輸出、場振蕩、aft、行振蕩保護等。 d002（國產）、ha11669（國外）型電路，電路功能有行振蕩、行激勵；d004（國產）、kc581c（國外）型電路，主要功能是場振蕩、場輸出；d7242、ta7242p、ka2131、upc1031hz、la1358、upc1378h等型號，主要功能是場振蕩、場輸出，場激勵；d103lhz、bg103lhz、ld1031hz、upc1031hz型電路主要功能有：場振蕩、場輸出。 （3）圖像中放、視放集成電路 早期的中頻通道集成電路，是用三塊集成電路分別完成中放、視頻檢波及aft等功能。目前已出現把圖像中放、視頻，伴音中放，行場掃描三大系統壓縮在一塊芯片中的集成電路，使電路簡化，給使用、調試帶來更大方便。 該類集成電路有：d1366c、sf1366、upc1366、cd003、ha1167、

集成電路的種類與用途

的集成掃描電路系統采用了數字自動同步電路，可得到穩定的場頻信號，保證了隔行掃描的穩定性，可省掉“場同步”電位器調整，提高了自動化程度。比如，d7609p、la1460、ta7609p、tb7609等型號，電路功能有：同步分離、場輸出、場振蕩、aft、行振蕩保護等。 d002（國產）、ha11669（國外）型電路，電路功能有行振蕩、行激勵；d004（國產）、kc581c（國外）型電路，主要功能是場振蕩、場輸出；d7242、ta7242p、ka2131、upc1031hz、la1358、upc1378h等型號，主要功能是場振蕩、場輸出，場激勵；d103lhz、bg103lhz、ld1031hz、upc1031hz型電路主要功能有：場振蕩、場輸出。 （3）圖像中放、視放集成電路 早期的中頻通道集成電路，是用三塊集成電路分別完成中放、視頻檢波及aft等功能。目前已出現把圖像中放、視頻，伴音中放，行場掃描三大系統壓縮在一塊芯片中的集成電路，使電路簡化，給使用、調試帶來更大方便。 該類集成電路有：d1366c、sf1366、upc1366、cd003、ha1167、d760

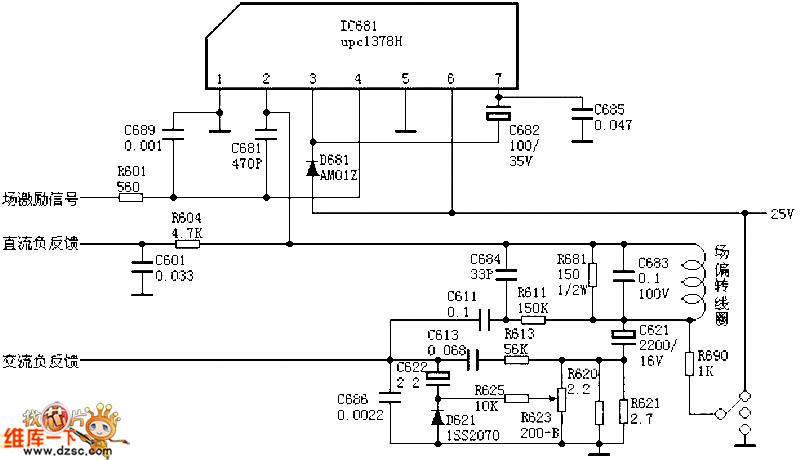

uPC1378H組成的場輸出電路圖

upc1378h引腳功能： 1腳：0v——地 2腳：12v——場輸出 3腳：26v——自舉電壓輸入 4腳：0.8v——場推動信號輸入 5腳：0v——外接退耦電容 6腳：26v——電源輸入 7腳：1.8v——自舉電壓輸出 來源:2008前進
