隨機脈沖信號采集卡的設計

測量電路。高速a／d采樣測量電路的采樣率可由主機根據需要設定，最高采樣速率可設定為20 mhz。脈寬及到達時間的測量與第1種工作模式相同。 3 系統硬件電路設計 該系統硬件電路主要包括單片機主系統中的隨機脈沖放大及限幅電路、脈沖幅度、脈沖寬度測量電路、高速信號采集及存儲電路及由epld等構成的控制信號電路等。 3．1 隨機脈沖放大及限幅電路 隨機脈沖放大及限幅電路完成脈沖信號的放大、限幅及整形，以滿足ttl輸入端信號的要求。圖2為隨機脈沖放大及限幅電路，采用高速運算放大器opa603，其特點是頻帶寬且轉換速率較高，適用于脈沖放大類電路。輸入的脈沖信號通過兩級放大及限幅后。輸出的脈沖信號送到80c196的高速輸入器件的輸入端。 圖3為脈沖幅度及寬度測量電路示意圖。單片機(80c196)內置的10位a／d轉換電路完成脈沖幅度的測量。由74lsl61構成的脈沖計數電路測量脈寬。主系統電路負責整個系統的控制、采樣頻率的設置及相關的數據處理及控制傳送等。其工作原理為：隨機脈沖信號送入80c196的模擬信號輸入端ach6，然后由80c196的內部的10位a／d轉換器

OPA603構成的1MHz高通濾波器電路

OP...

高速電流反饋運算放大電路OPA603

相關元件PDF下載：

內部原理圖：

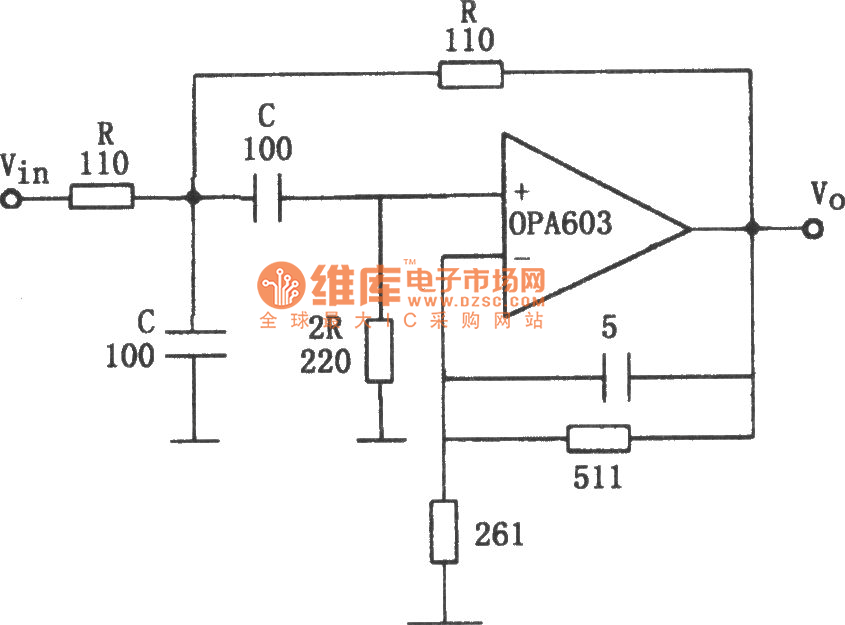

OPA603構成的10MHz帶通濾波器電路圖

　　

  來源...

OPA603構成的1MHz高通濾波器電路圖

　　如圖所示為1MHz高通濾波電路。該電路是利用帶寬為100MHz、壓擺率高達1000V／OPA603構成的10MHz低通濾波器電路圖

　　如圖所示為10MHz低通濾波電路。該電路利用帶寬高達100MHz的高速電流反饋運算放大器OPA603組成二階巴特沃...

高速電流反饋運算放大電路OPA603

相關元件pdf下載：opa603 內部原理圖：調零方法如圖:

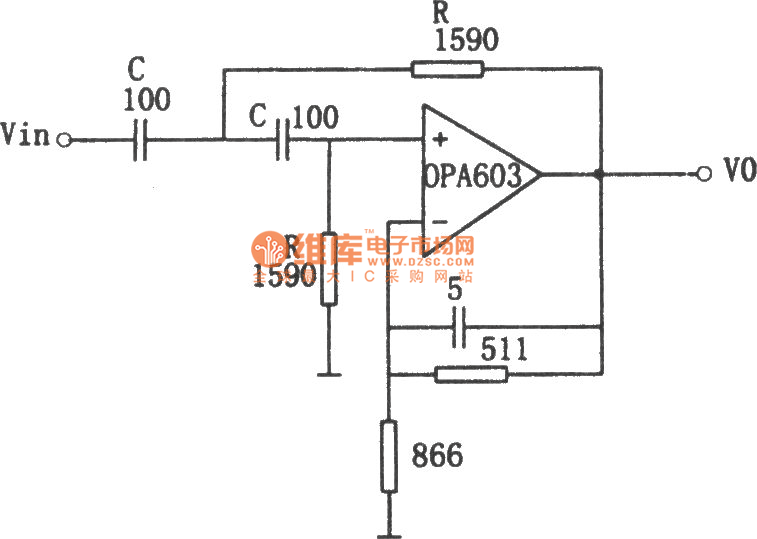

OPA603構成的1MHz高通濾波器電路圖

如圖所示為1mhz高通濾波電路。該電路是利用帶寬為100mhz、壓擺率高達1000v／μs的高速電流反饋運算放大器opa603組成的1mhz高通濾波器。這是二階巴特沃斯高通濾波器，轉折頻率為f0=1/2πrc，按圖中所示參數，f0=1mhz，電路增益為1.6。 來源:university

OPA603構成的10MHz低通濾波器電路圖

如圖所示為10mhz低通濾波電路。該電路利用帶寬高達100mhz的高速電流反饋運算放大器opa603組成二階巴特沃斯低通濾波器。轉折頻率為f0=1/2πrc，按圖中所示參數，f0=10mhz，電路增益為1.6。 來源:university

OPA603電流反饋運放電路圖

opa603電流反饋運放電路圖如下所示： 歡迎轉載，信息來源維庫電子市場網（www.udpf.com.cn） 來源:lover
